Nawijarka przeznaczona jest do nawijania cewek na karkasach lub rdzeniach ferrytowych. Składa się z dwóch głównych zespołów: nawijarki 10-wrzecionowej i liniowego zmieniacza ZL-04.

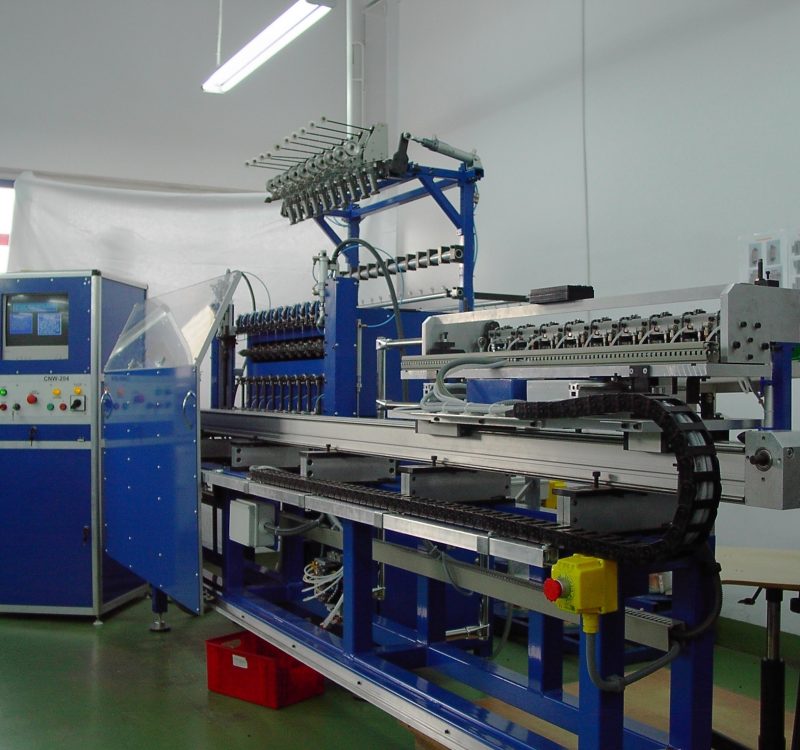

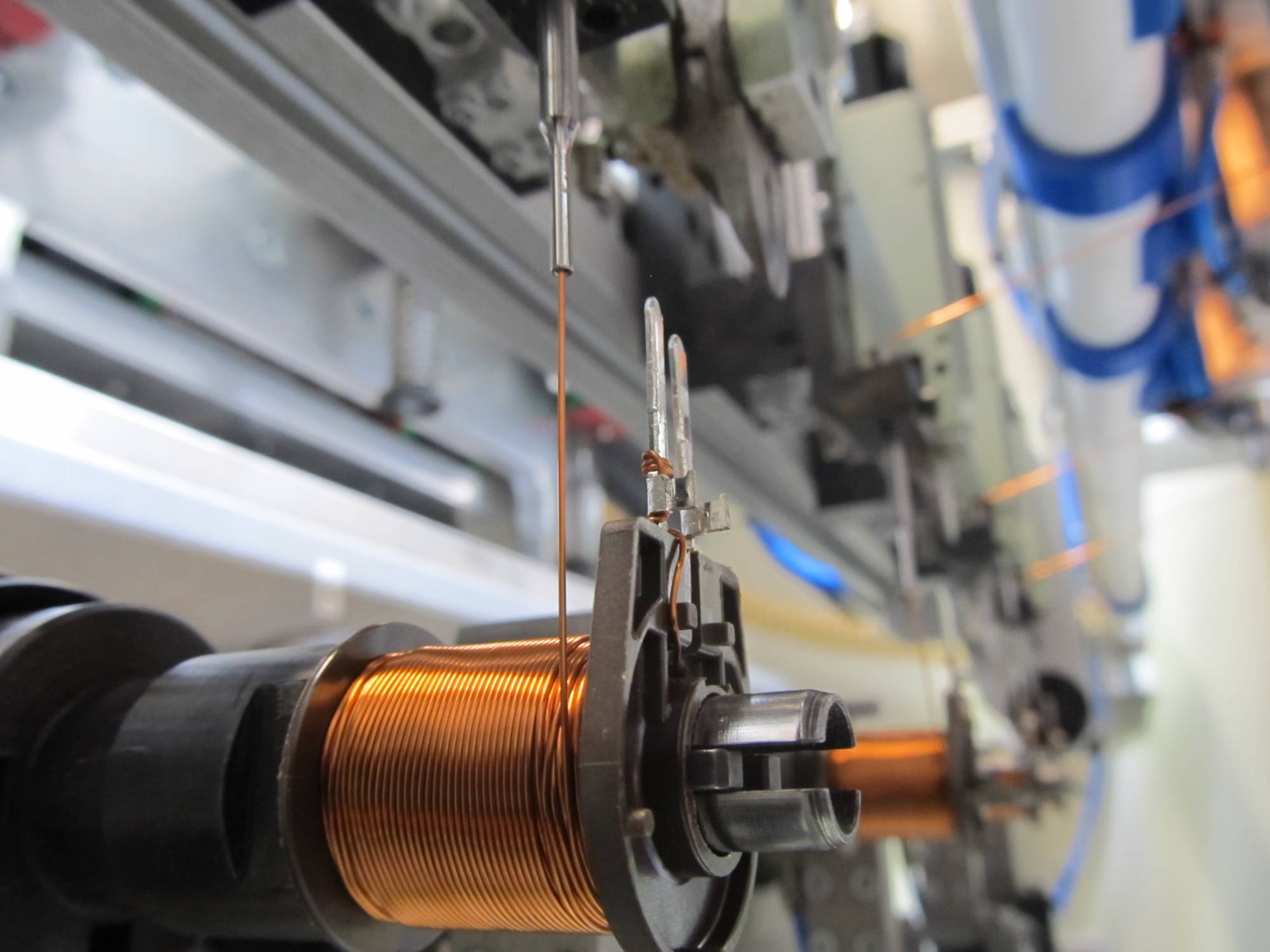

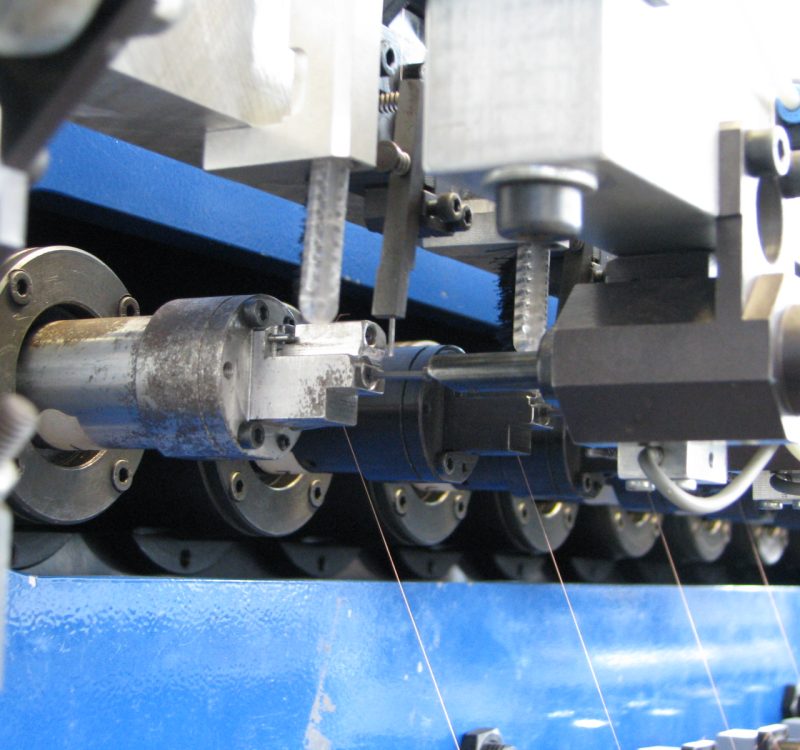

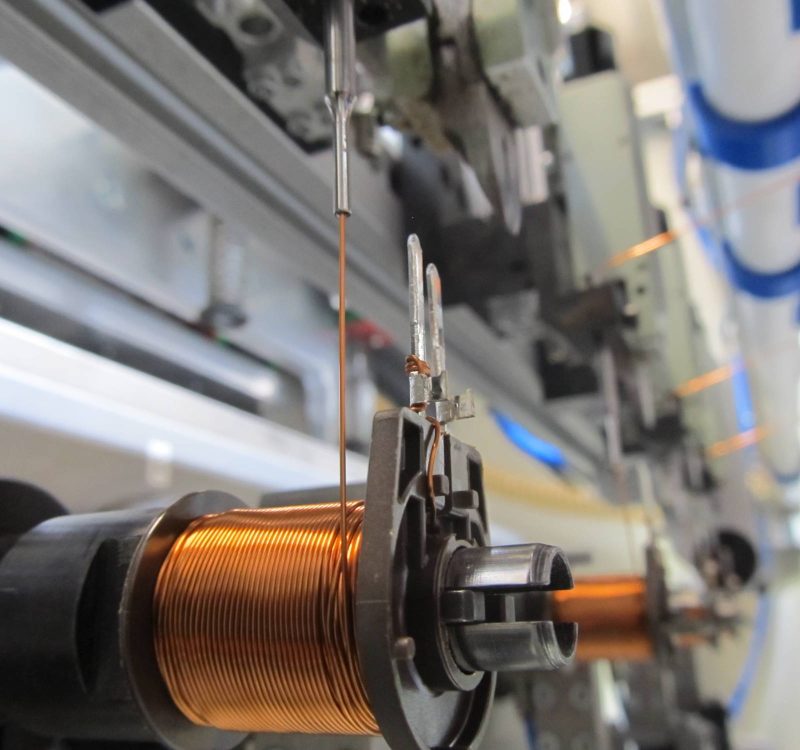

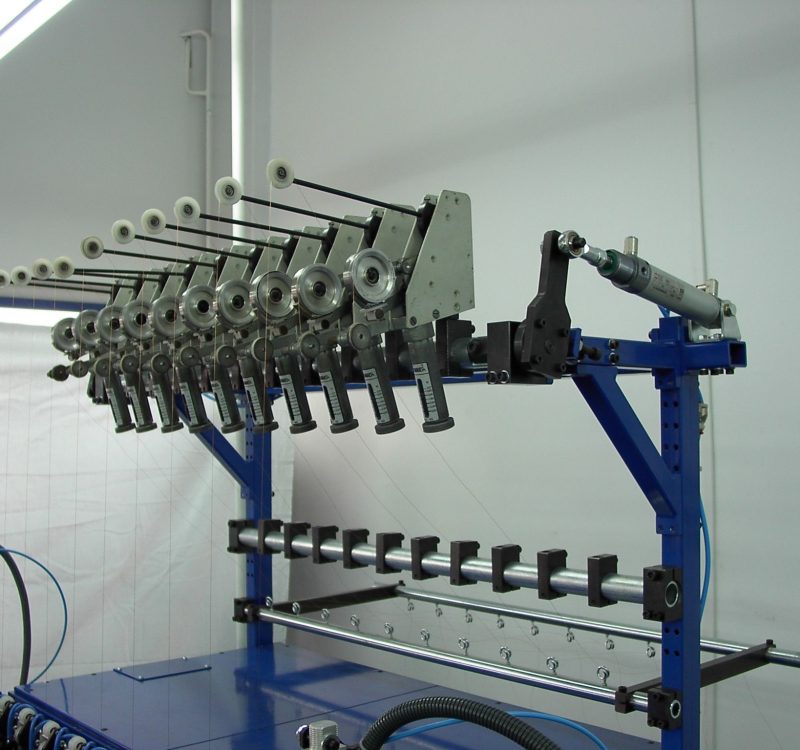

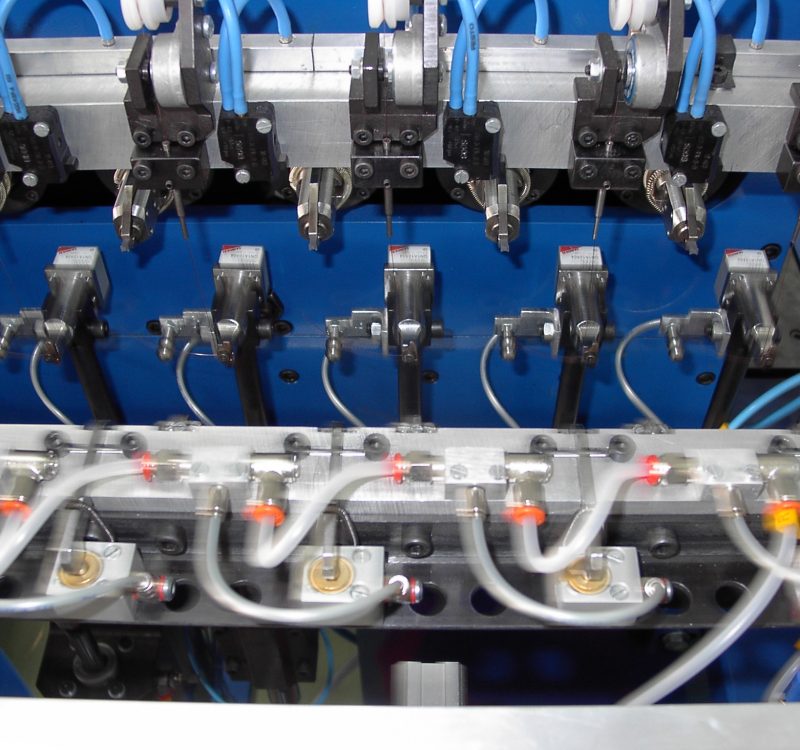

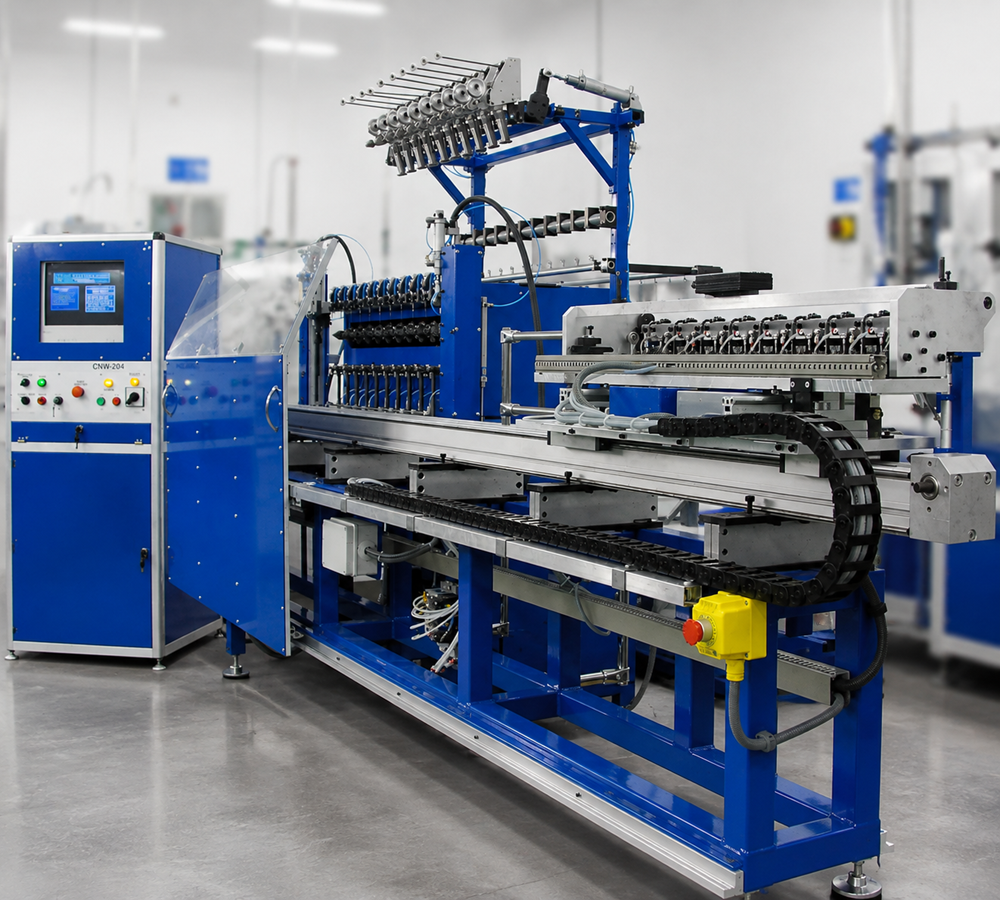

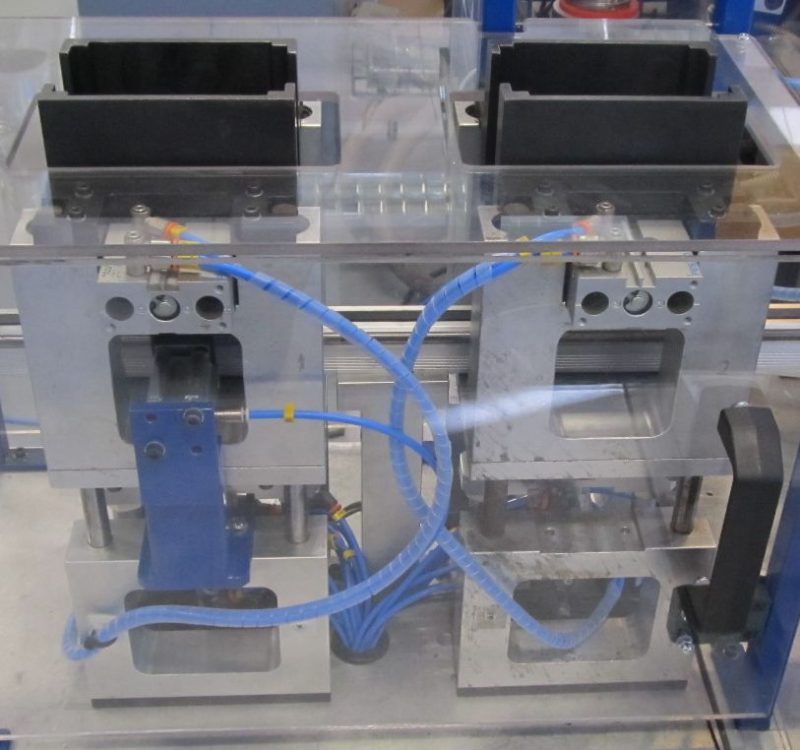

Zdjęcia maszyny:

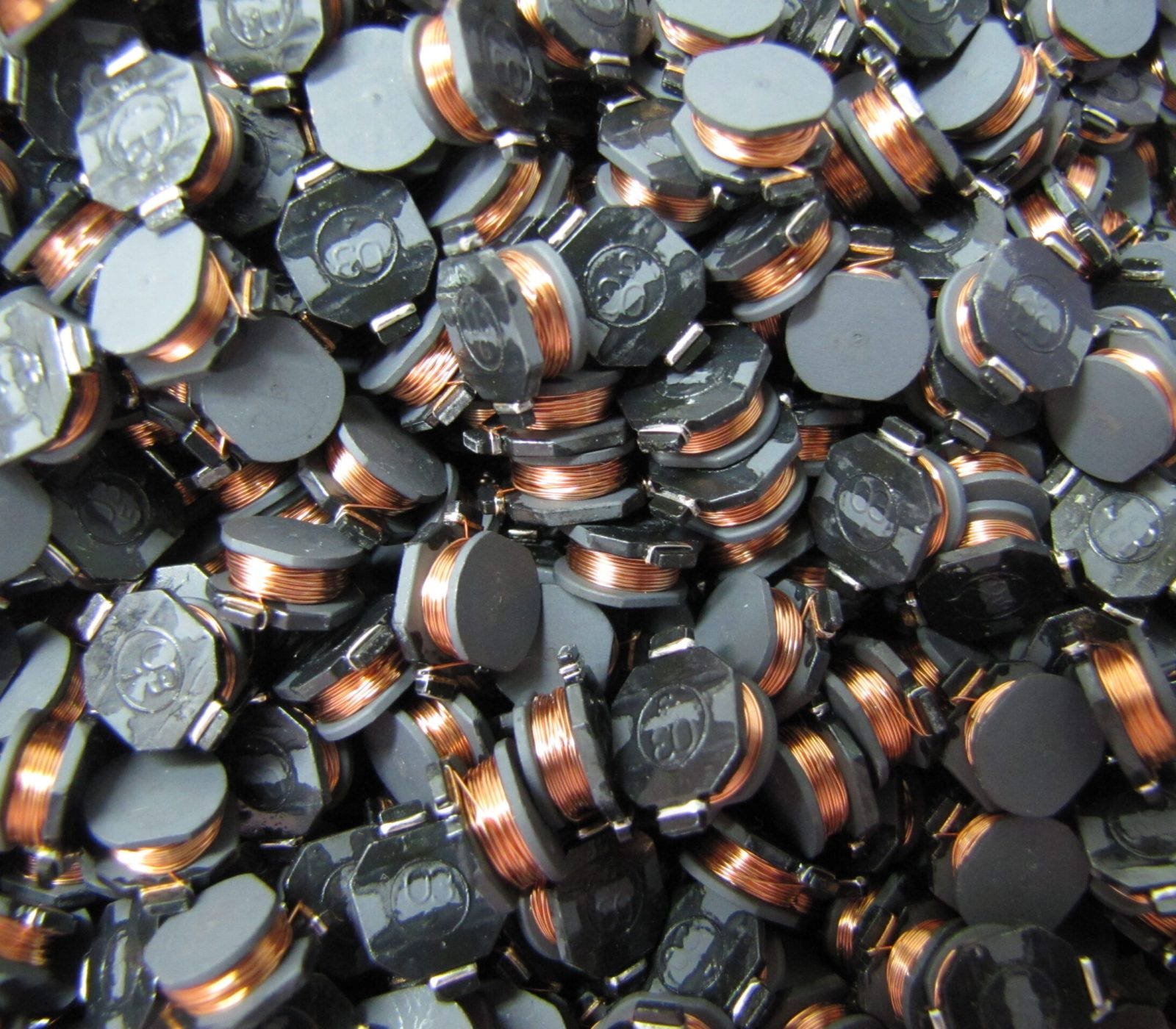

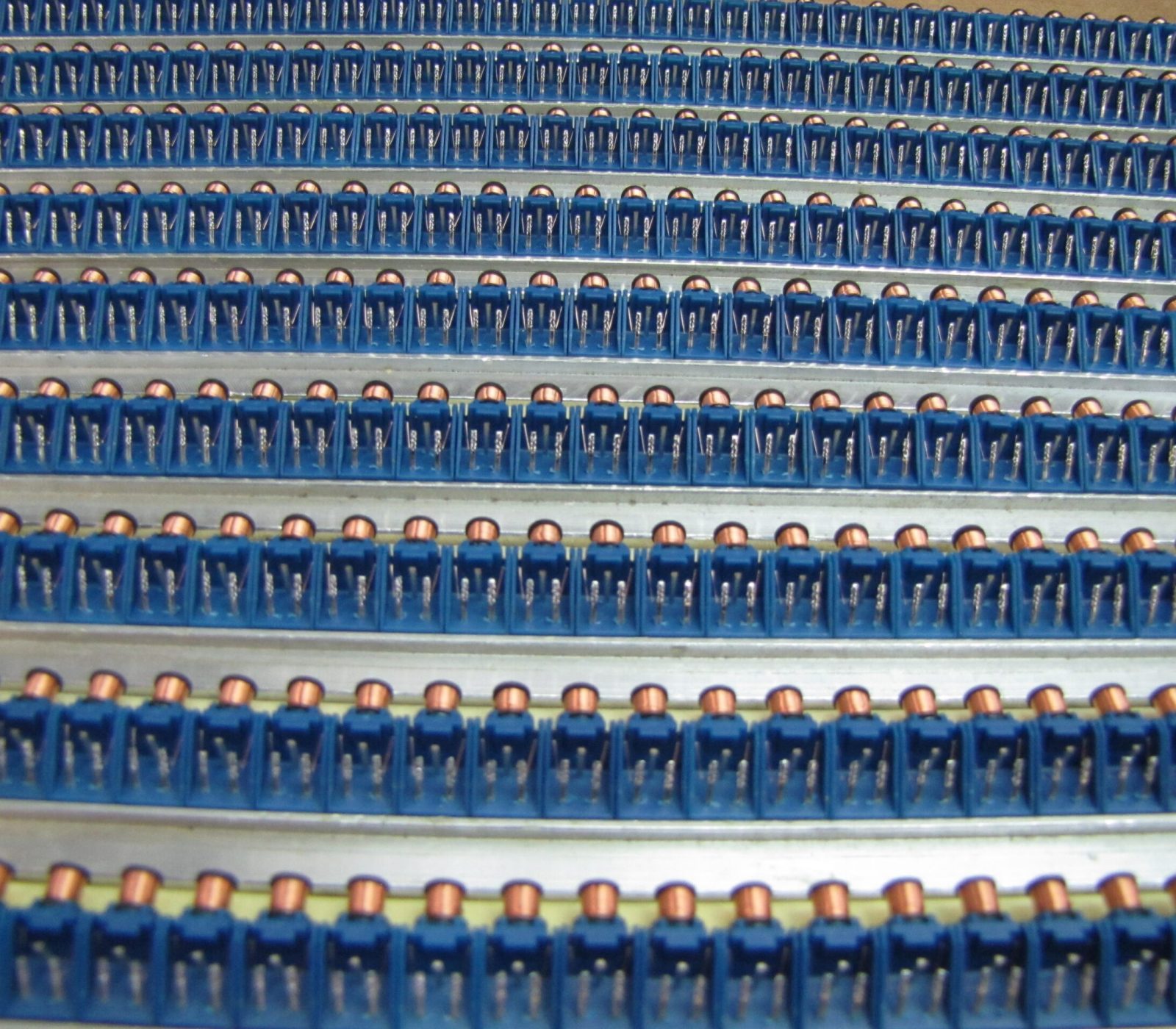

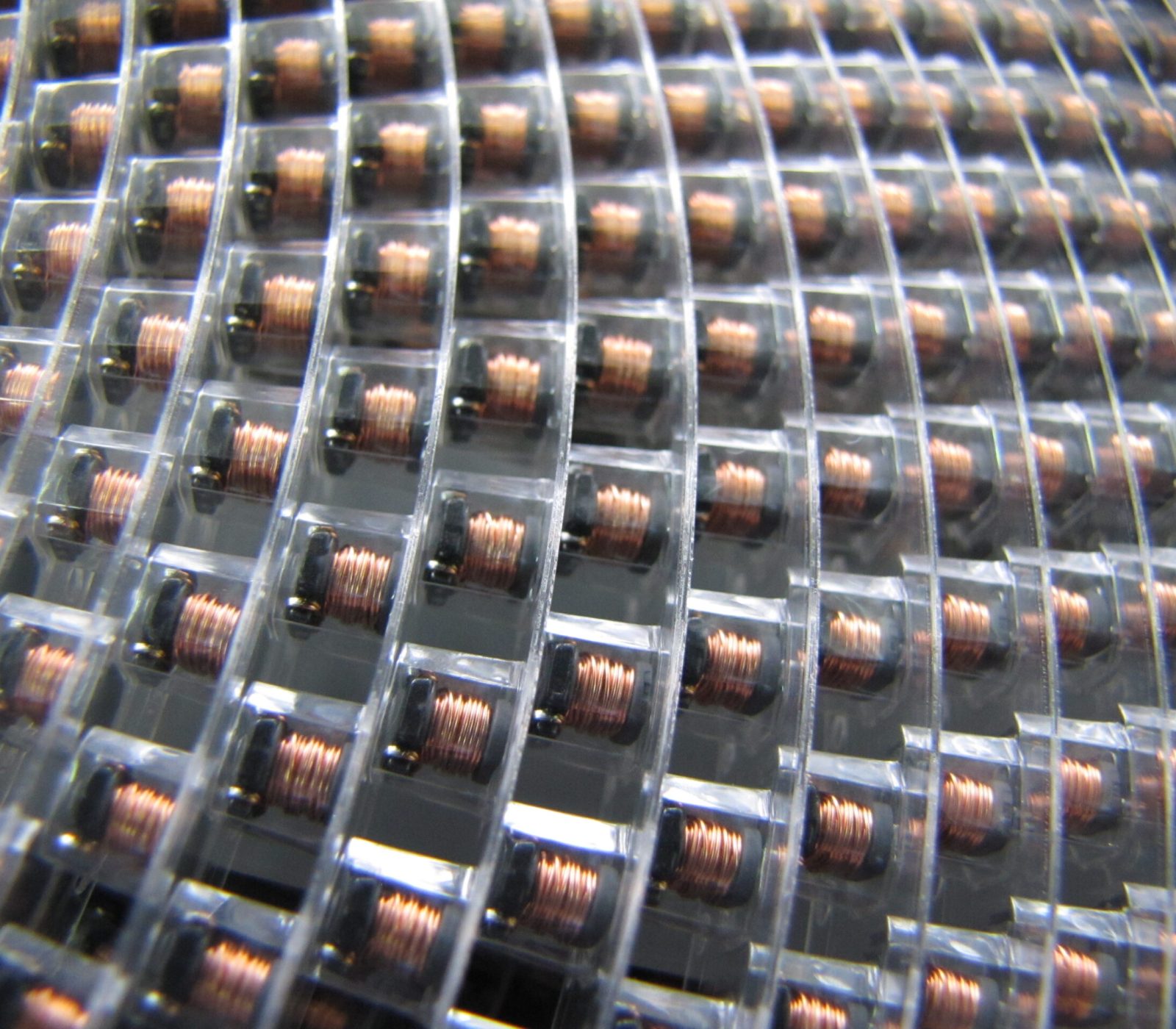

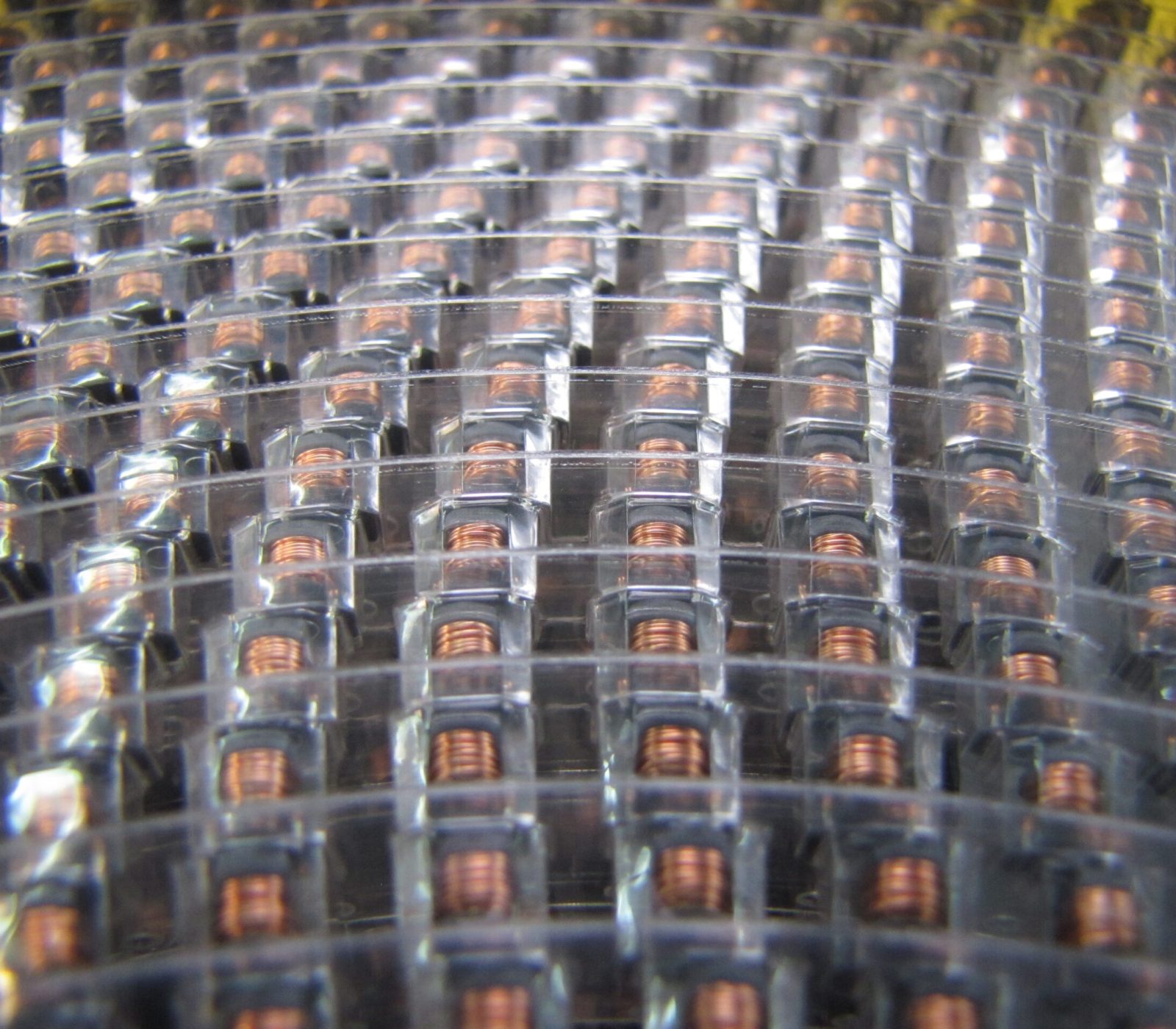

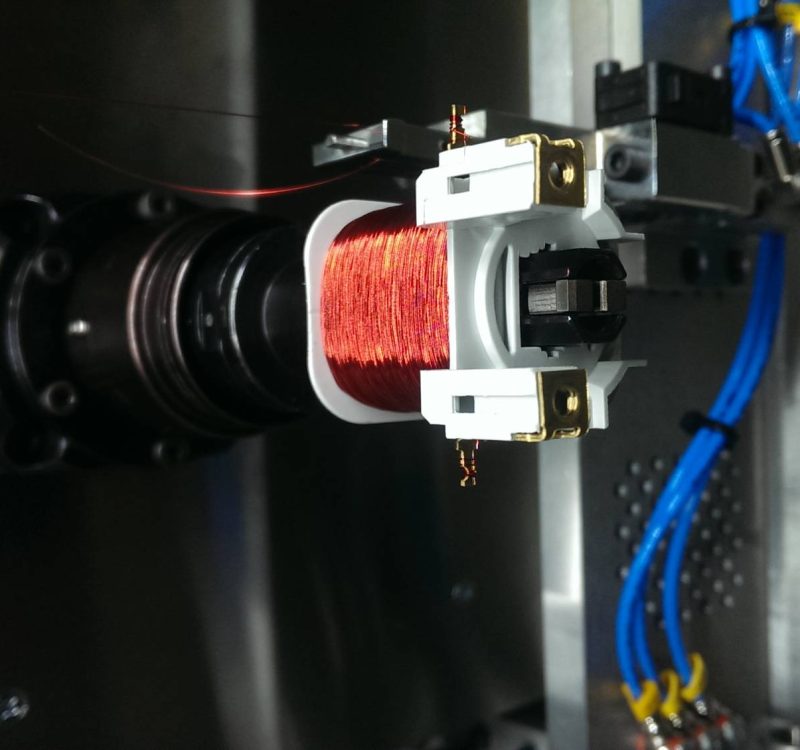

Wyroby z maszyny:
Opis
Nawijarka wyposażona jest w obrotową belkę z prowadnikami drutu o kącie obrotu 90°, która umożliwia owijanie wyprowadzeń w dwóch płaszczyznach. Liniowy zmieniacz służy do załadowania rdzeni lub karkasów, podania do nawijarki i odebrania gotowych cewek. Zmieniacz może być wyposażony w obrotową belkę o kącie obrotu 90°. Do mocowania rdzeni lub karkasów służą wymienne oprawki projektowane na zamówienie.
Parametry techniczne
Parametr | CNW-204 | |
Liczba wrzecion | 10 | |
Rozstaw osi wrzecion | 80 mm | |
Max średnica cewki | 70 mm | |
Zalecana średnica drutu | 0,05 ÷ 1 mm | |
Max prędkość nawijania | 9000 obr/min | |
Wymiary (D × S × W [m]) | 3,6 × 1,6 × 1,6 | |
Masa | 700 kg | |
Zasilanie | 230 V / 50 Hz | |
Moc pobierana | <2,1 kVA | |
Zasilanie pneumatyczne z sieci | 0,6 MPa | |
Pobór powietrza | 8 Nl/cykl | |
