Modernizacja nawijarek DETZO – zaawansowana przebudowa układów sterowania i napędów

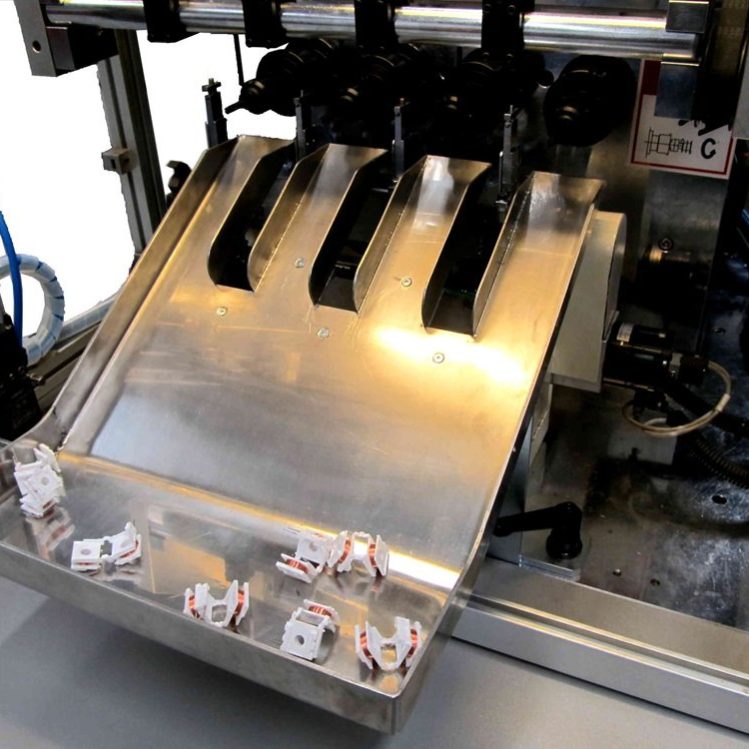

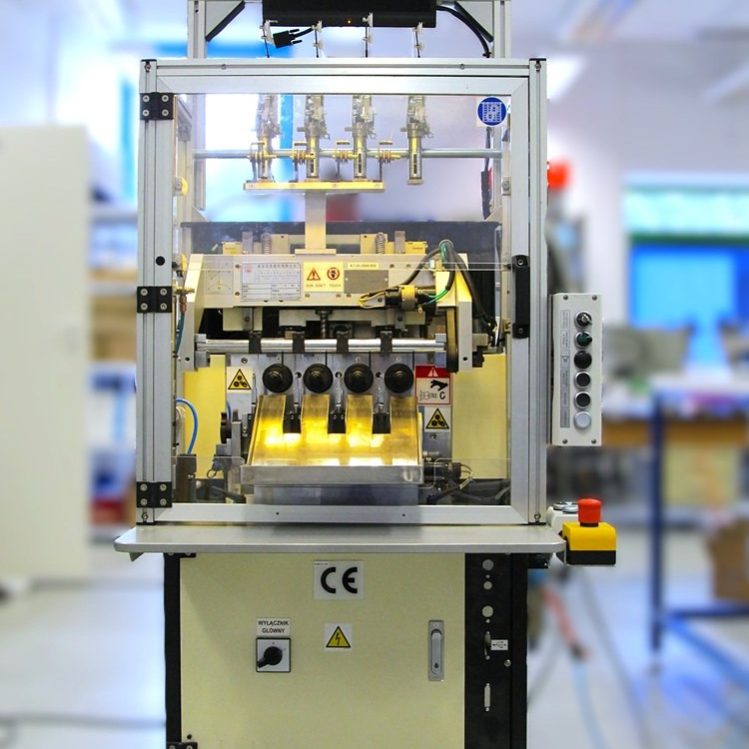

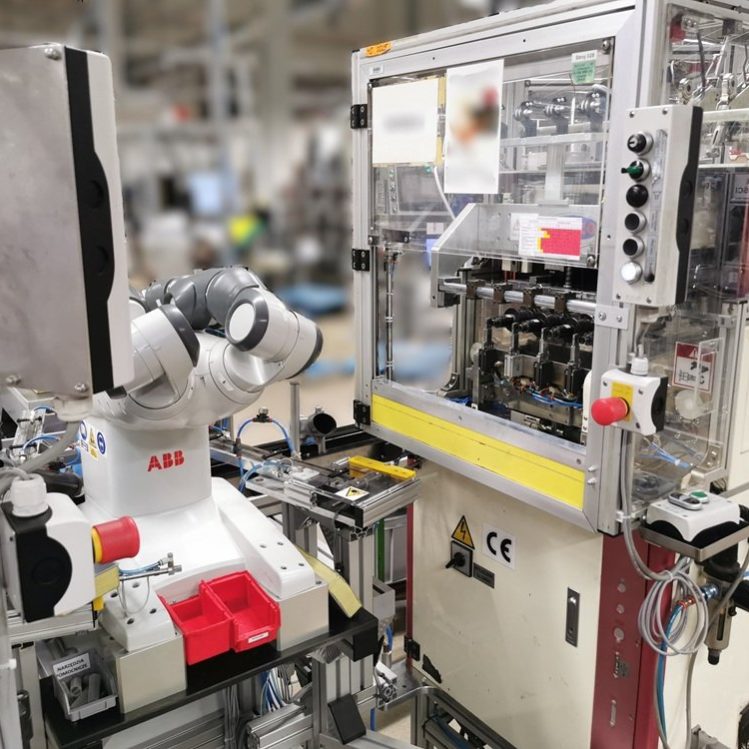

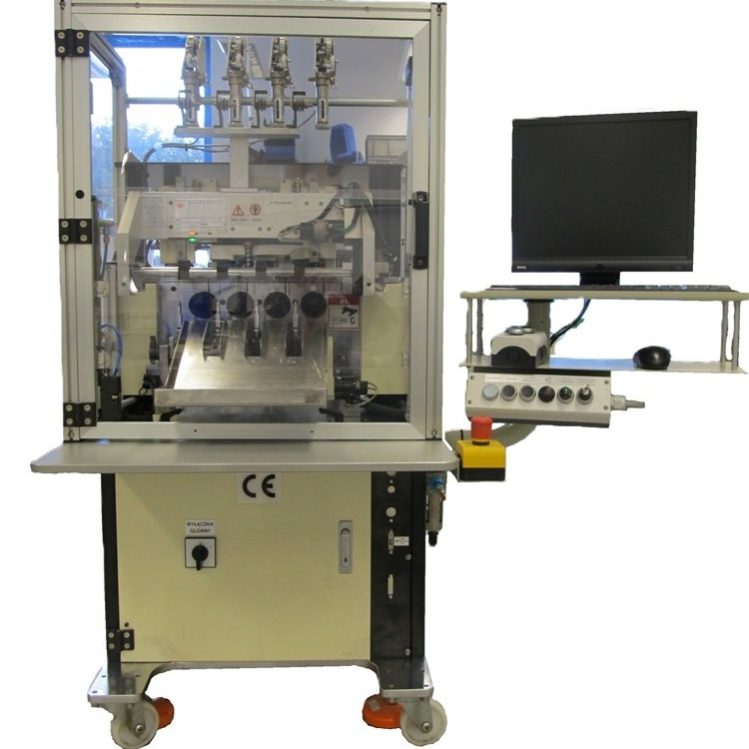

Nawijarki marki DETZO, szczególnie w konfiguracji czterowrzecionowej, stanowią rozbudowane technologicznie stanowiska do produkcji cewek warstwowych lewo- i prawozwojowych. Pomimo solidnej konstrukcji mechanicznej, ich architektura sterowania, układy napędowe oraz rozwiązania bezpieczeństwa często nie spełniają współczesnych wymagań w zakresie precyzji, integracji i niezawodności.
Profesjonalna modernizacja nawijarek – oraz innych urządzeń pozwala przekształcić je w w pełni funkcjonalne, cyfrowo sterowane systemy produkcyjne – bez konieczności inwestowania w nowe maszyny.

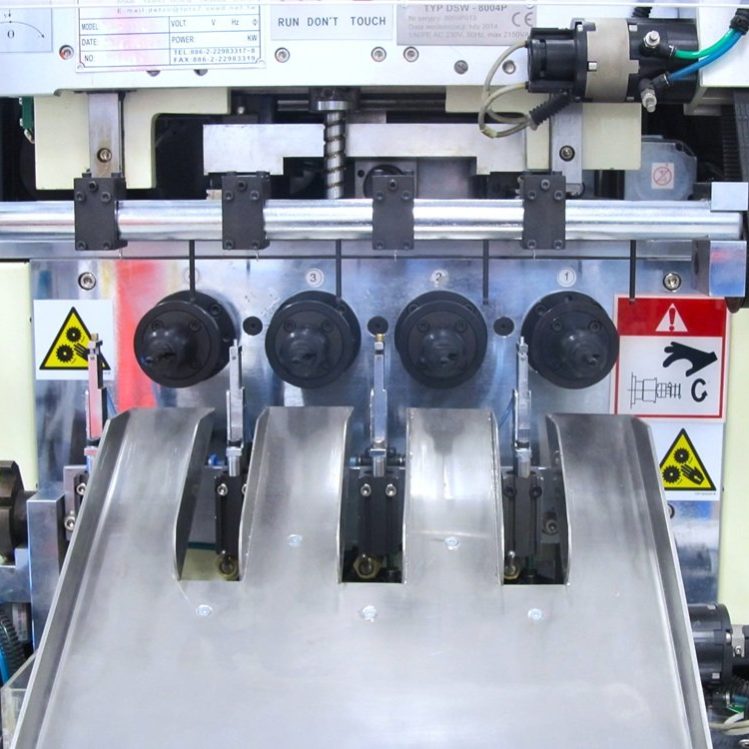

Nawijarki DETZO pracują w cyklu automatycznym na wielu wrzecionach (typowo 4), realizując złożone trajektorie ruchu w osiach:
● X (lewo–prawo),
● Y (przód–tył),
● Z (góra–dół),
● Q (obrót wrzeciona / belki).
Układ mechaniczny oparty jest na napędach pasowych dla poszczególnych osi oraz wrzecion, co wpływa na:
● ograniczoną sztywność dynamiczną,
● podatność na zużycie i rozkalibrowanie,
● konieczność cyklicznych regulacji i wymiany elementów transmisyjnych.
Dodatkowo maszyna wykorzystuje:
● pneumatyczne systemy zacisku karkasów i blokady wrzecion,
● mechaniczne indeksowanie wrzecion co 30°,
● rozproszony system sterowania oparty o komputer przemysłowy i moduły I/O .
To właśnie te obszary stanowią główny zakres potencjalnej modernizacji.
Po modernizacji nawijarka DETZO osiąga parametry porównywalne z nowymi maszynami:
Precyzja:
● dokładność pozycjonowania osi na poziomie dziesiątych części milimetra,
● precyzyjna kontrola kąta wrzeciona (poniżej 1°).
Wydajność:
● krótsze czasy cyklu,
● możliwość pracy ciągłej z minimalnymi przestojami.
Powtarzalność:
● pełna reprodukowalność programów nawijania,
● eliminacja wpływu zużycia mechanicznego na jakość wyrobu.
Diagnostyka i serwis:
● szybka identyfikacja błędów,
● zdalny dostęp i wsparcie serwisowe,
● monitoring parametrów procesu.
W przypadku nawijarek DETZO szczególnie istotne jest to, że:
● konstrukcja mechaniczna (rama, prowadnice, uchwyty) jest trwała,
● główne ograniczenia wynikają z przestarzałej automatyki,
● retrofit pozwala zachować istniejącą infrastrukturę.
Modernizacja umożliwia:
● redukcję kosztów inwestycyjnych nawet o 50–70%,
● skrócenie czasu wdrożenia,
● dopasowanie funkcjonalności dokładnie do procesu klienta.
Wybierając modernizację maszyn w NEOTECH, klienci otrzymują nie tylko upgrade techniczny, ale kompleksowe podejście inżynierskie oparte na wieloletnim doświadczeniu w automatyce przemysłowej i budowie systemów nawijania.
Każdy projekt realizowany jest indywidualnie – od szczegółowego audytu technicznego, przez projektowanie układów napędowych i sterowania, aż po wdrożenie i optymalizację procesu produkcyjnego. Dzięki temu modernizowane maszyny osiągają parametry porównywalne z nowymi urządzeniami, przy zachowaniu istniejącej infrastruktury i znacząco niższych kosztach inwestycyjnych.
NEOTECH zapewnia także pełne wsparcie posprzedażowe, rozwój oprogramowania oraz możliwość dalszej rozbudowy systemu w przyszłości, co czyni modernizację bezpieczną i skalowalną inwestycją.
Modernizacja nawijarek - podejście systemowe w pełnym zakresie
Kluczowym etapem modernizacji jest przejście z klasycznych napędów pasowych i silników asynchronicznych na systemy serwonapędowe:
● implementacja serwosilników dla osi X/Y/Z/Q,
● zastosowanie enkoderów absolutnych lub inkrementalnych,
● eliminacja luzów poprzez cyfrową kompensację backlash,
● synchronizacja ruchów wieloosiowych (interpolacja).
Efekt:
● znaczący wzrost dokładności pozycjonowania,
● możliwość realizacji złożonych trajektorii nawijania (np. zmienne skoki),
● stabilizacja procesu przy wysokich prędkościach.

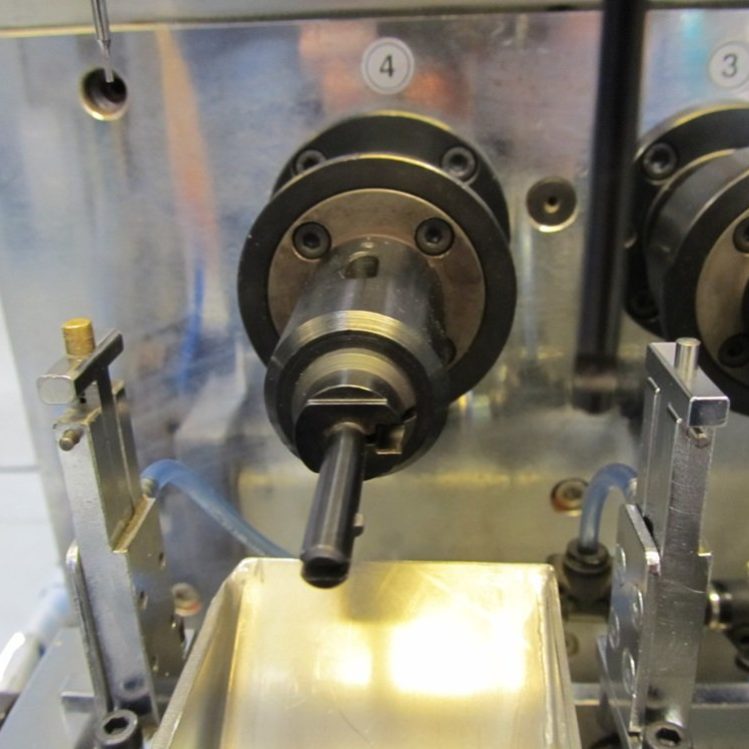

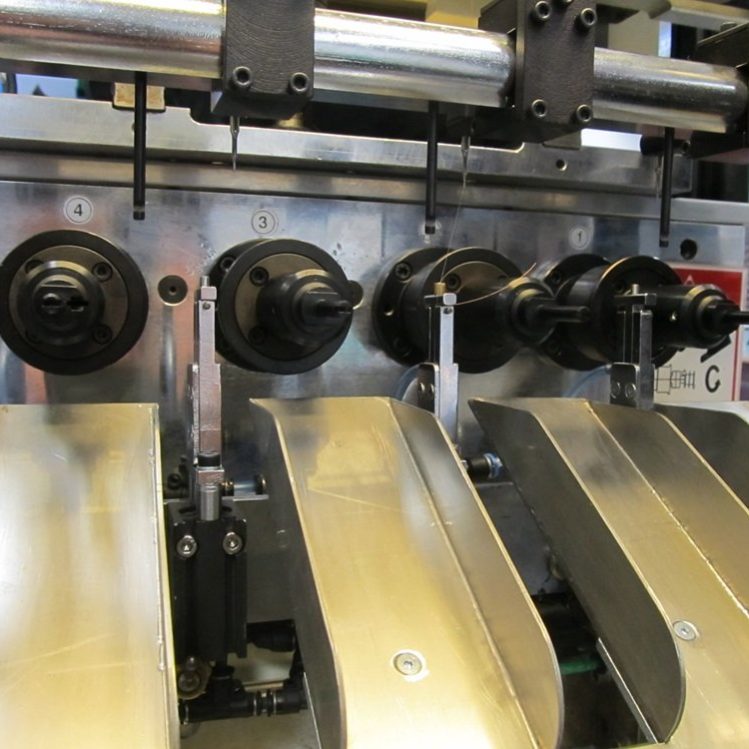

W oryginalnej konfiguracji napęd wrzecion realizowany jest poprzez pasy zębate (np. 800 5M), co ogranicza:
● dynamikę zmian prędkości,
● dokładność pozycjonowania kątowego,
● powtarzalność procesu.
Modernizacja obejmuje:
● zastosowanie niezależnych serwonapędów dla każdego wrzeciona,
● implementację elektronicznej synchronizacji (tzw. electronic gearing),

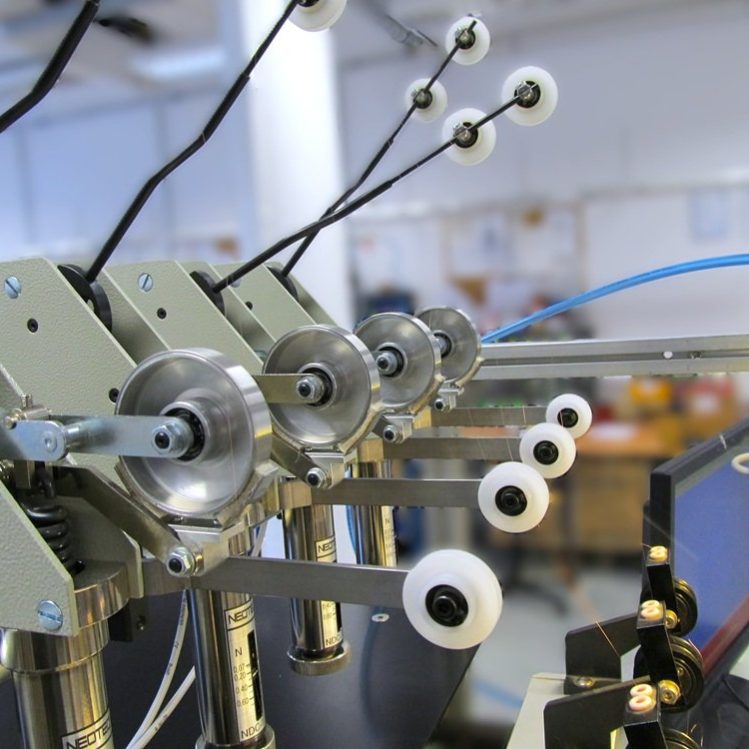

● kontrolę momentu i napięcia drutu w czasie rzeczywistym.

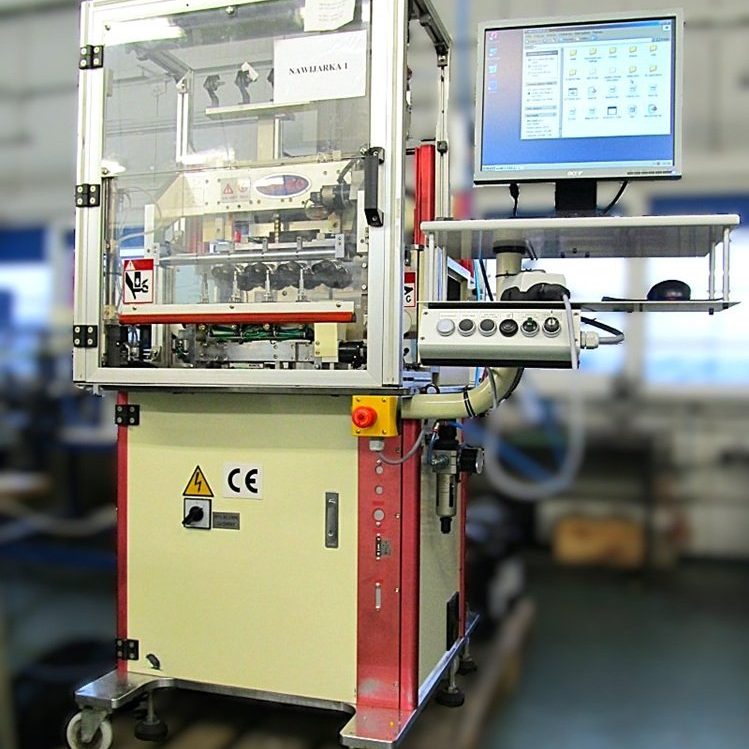

Oryginalny system oparty o komputer przemysłowy i dedykowane oprogramowanie może zostać zastąpiony przez:
● sterownik PLC klasy przemysłowej,
● system HMI z wizualizacją procesu,
● architekturę rozproszoną (EtherCAT / Profinet),
● parametryzację procesu poprzez receptury.
Nowe możliwości:
● zarządzanie programami nawijania,
● diagnostyka online (I/O, pozycje osi, błędy),
● integracja z systemami MES/ERP.

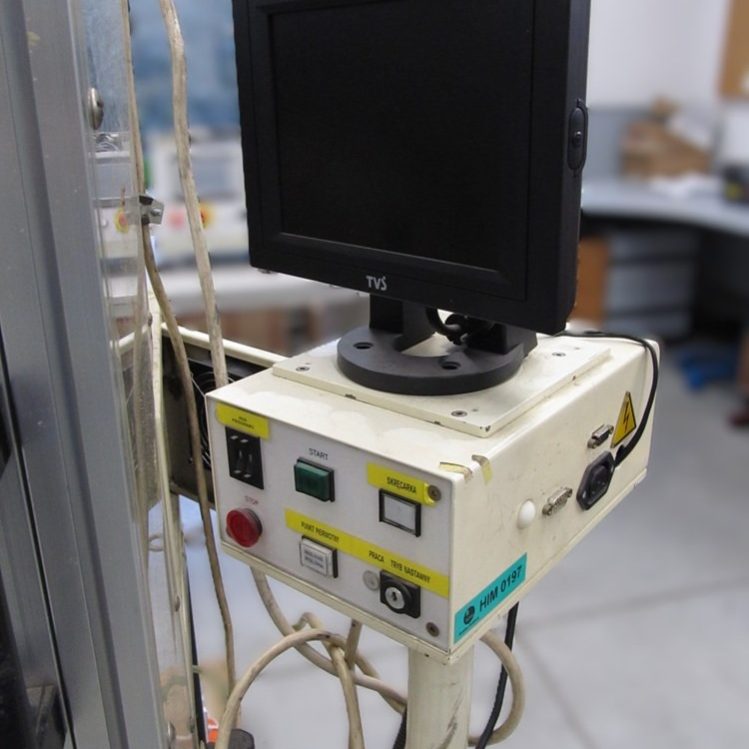

W pierwotnym rozwiązaniu dostępne były funkcje takie jak:
● panel diagnostyczny wejść/wyjść,
● monitoring pozycji silników,
● programy użytkownika i serwisowe.
W modernizacji są one znacząco rozszerzane i ustandaryzowane.
Nawijarki DETZO wyposażone są m.in. w:
● STOP AWARYJNY odcinający energię wykonawczą,
● blokady mechaniczne wrzecion,
● osłony strefy roboczej.
Modernizacja obejmuje:
● wdrożenie układów safety (PL d / SIL 2),
● zastosowanie przekaźników bezpieczeństwa i kontrolerów safety PLC,
● monitorowanie drzwi/osłon (interlock),
● bezpieczne zatrzymanie napędów (STO, SS1).
Istotnym elementem jest optymalizacja:
● siłowników blokady wrzecion,
● układów zacisku karkasów,
● sterowania ciśnieniem roboczym (typowo 0,6–0,65 MPa).
Możliwe usprawnienia:
● czujniki pozycji i ciśnienia,
● automatyczna kontrola poprawności zacisku,
● synchronizacja pneumatyki z cyklem CNC.
Modernizacja nawijarek DETZO to zaawansowany proces inżynierski obejmujący pełną integrację nowych systemów sterowania, napędów i bezpieczeństwa z istniejącą mechaniką maszyny.
Dzięki zastosowaniu nowoczesnych technologii – od serwonapędów, przez systemy PLC, aż po cyfrową diagnostykę – możliwe jest osiągnięcie wysokiej precyzji, powtarzalności i niezawodności procesu nawijania.
To rozwiązanie szczególnie rekomendowane dla zakładów produkcyjnych, które chcą zwiększyć konkurencyjność bez konieczności wymiany całego parku maszynowego.
