NCJ-44N
Specjalistyczna nawijarka jednowrzecionowa
Maszyna NCJ-44N to jednowrzecionowa nawijarka, przewidziana do nawijania uzwojeń biegunów silnika na kilku określonych pakietach.
Nawijarka wyposażona jest w trójosiowy manipulator posuwu XYZ prowadzący drut.

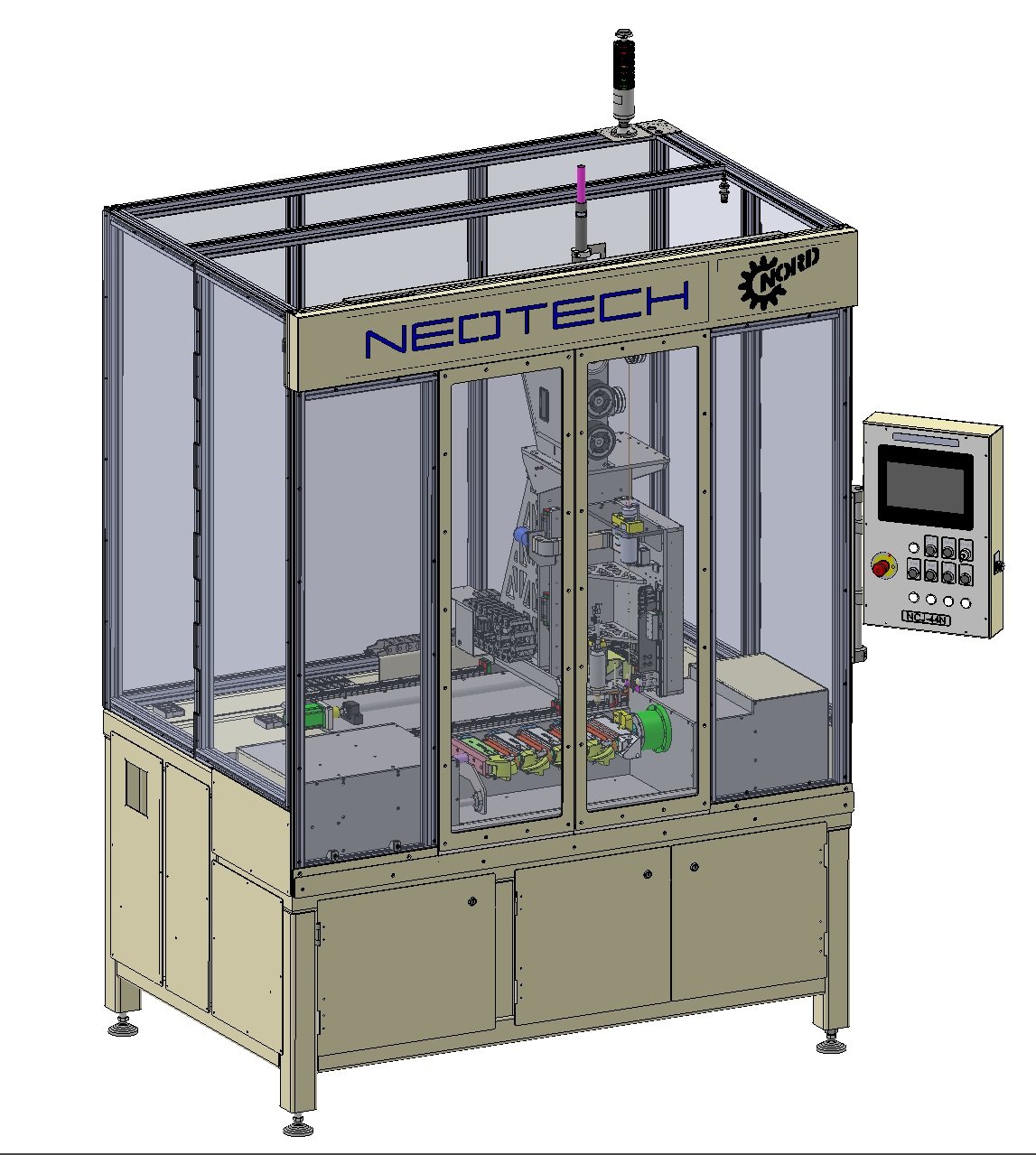

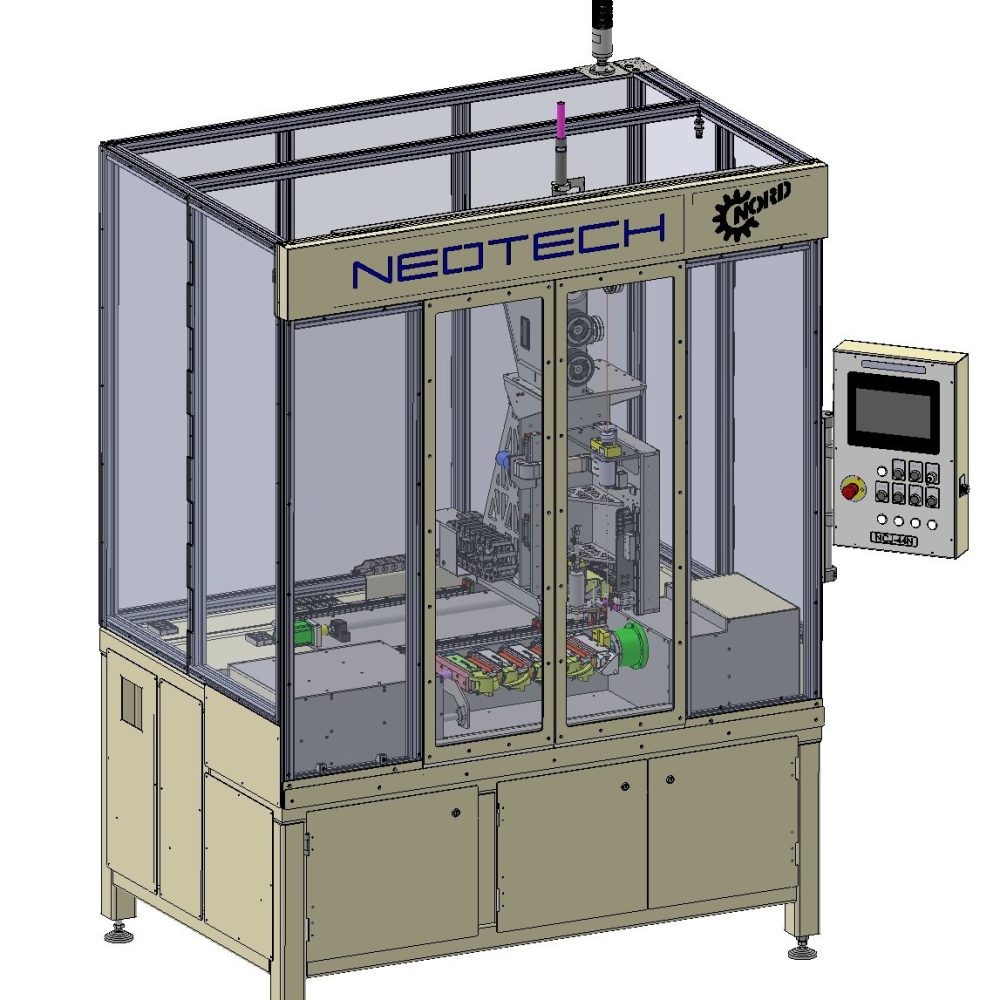

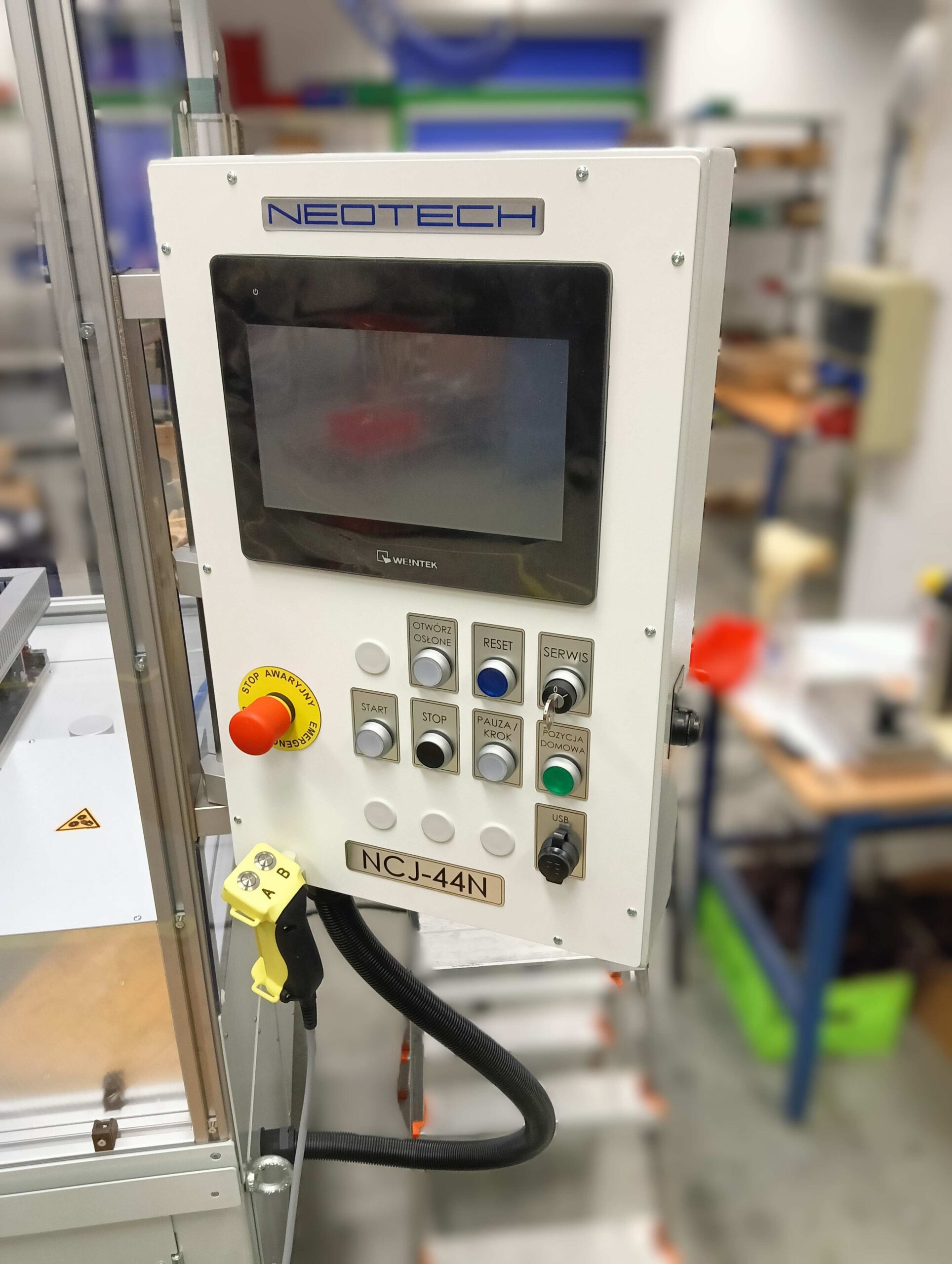

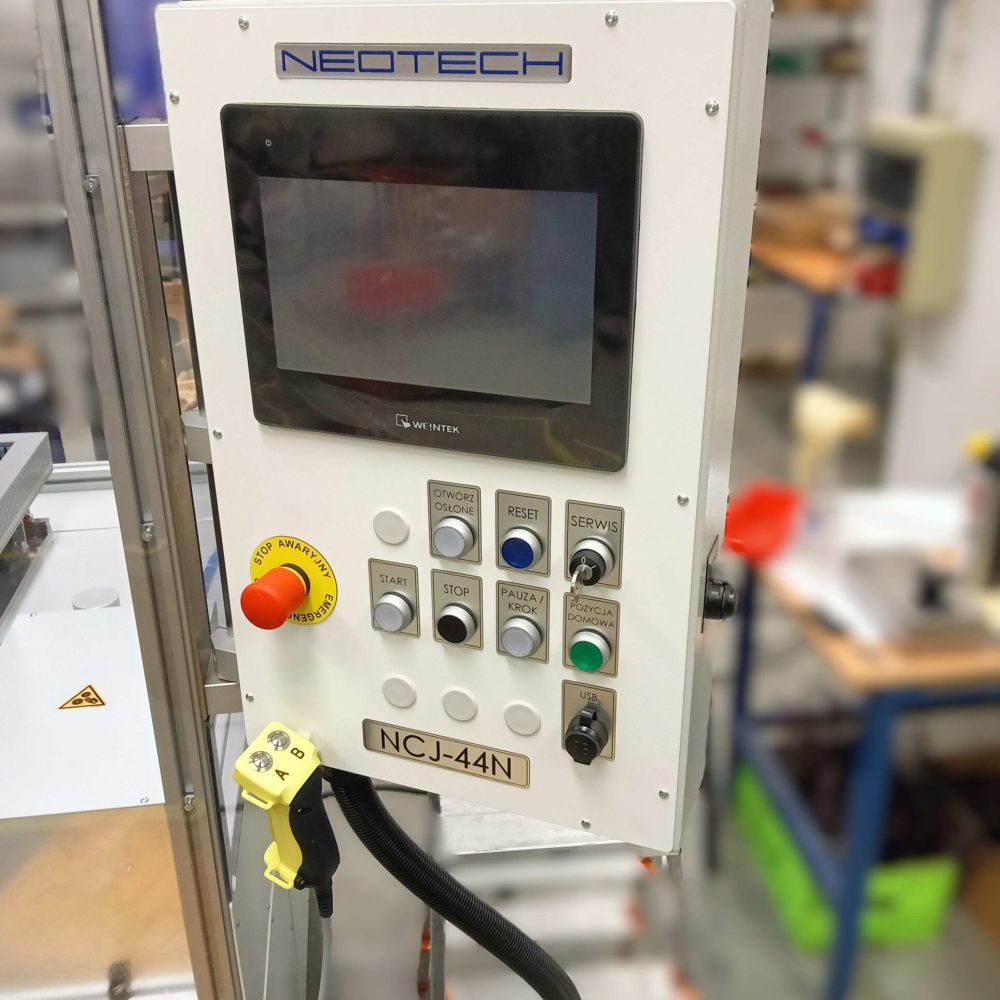

Zdjęcia maszyny:
Zobacz film i artykuł prezentujący maszynę:

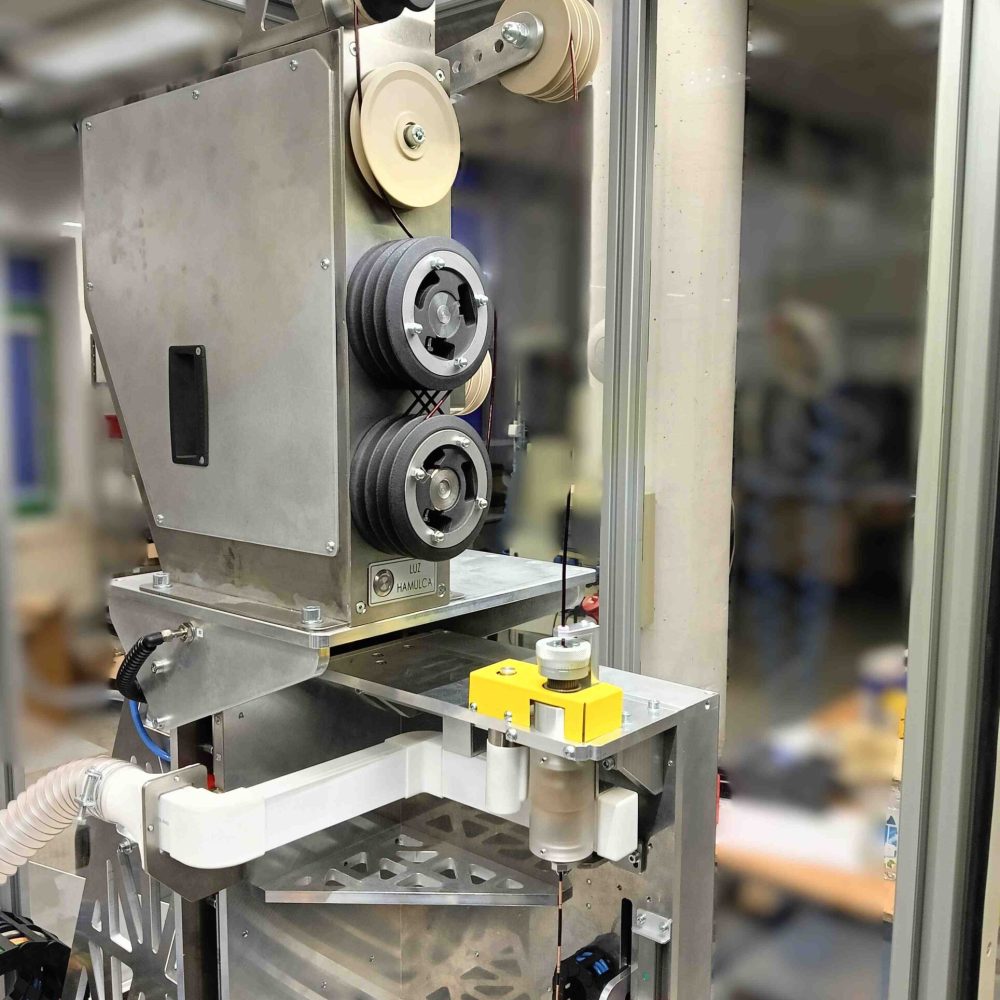

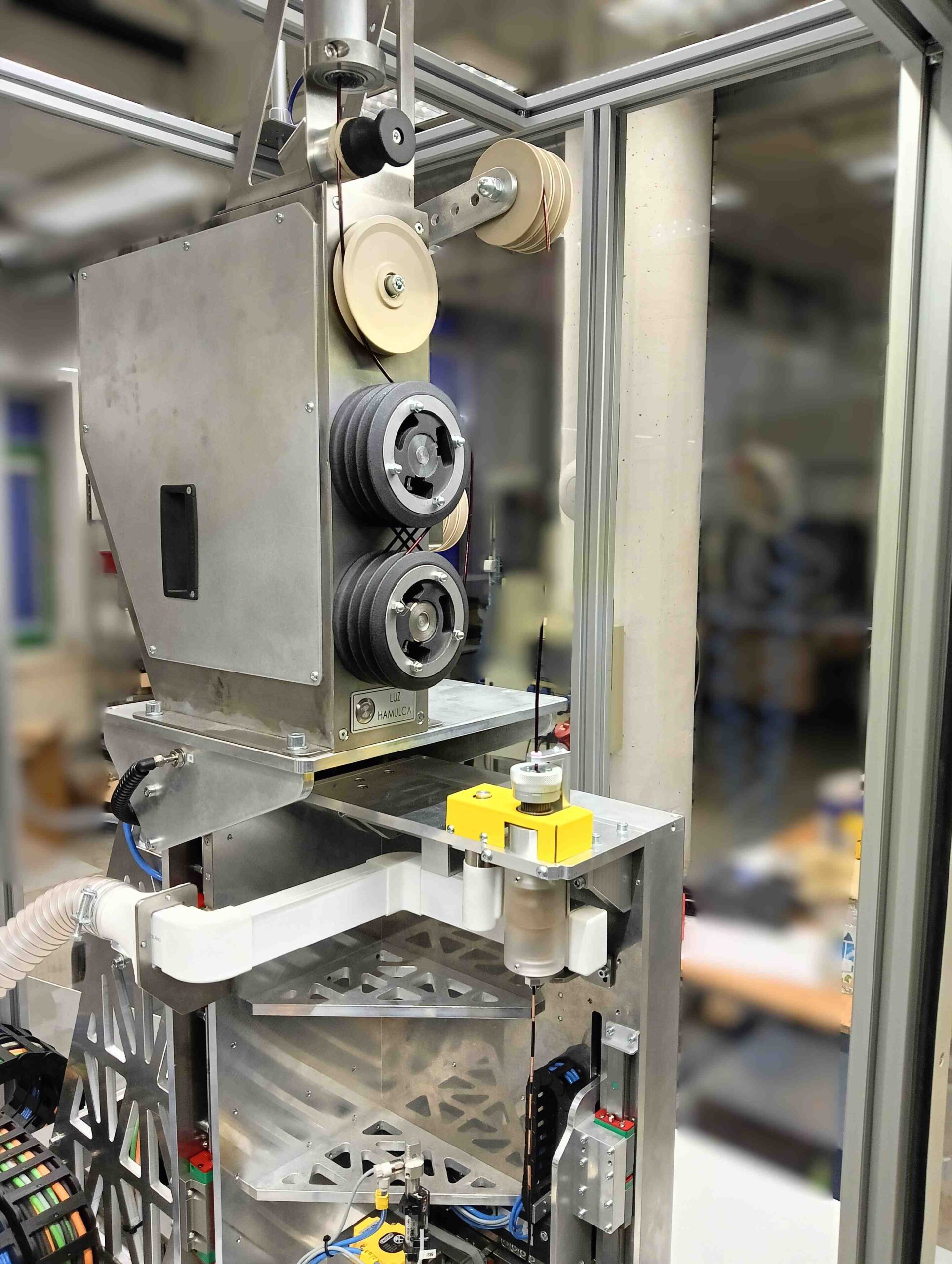

W skład maszyny NCJ-44N wchodzi napinacz drutu, zaczyszczarka izolacji drutu oraz zespół nawijania z zaciskiem drutu.
Nawijarka pracuje w trybie pracy cyklicznej. Po założeniu koszulek na drut, włożeniu drutu pod zacisk i po inicjacji przez naciśnięcie przycisku START wykonuje zaprogramowany cykl nawijania pakietu biegunów silnika.
Nawijanie biegunów silników odbywa się na specjalnych pakietach stanowiących specjalistyczne oprzyrządowanie maszyny. Każdy rodzaj (wielkość) nawijanych biegunów silnika posiada
odpowiedni dla siebie pakiet oprzyrządowania. Maszyna została przewidziana i przystosowana do nawijania czterech rożnych biegunów silnika a po zastosowaniu tulei
przedłużającej możliwe jest nawijanie dziewięciu innych biegunów.
Parametry techniczne nawijarki NCJ-44N:
| Parametr | NCJ-44N |
|---|---|
| Liczb wrzecion | 1 |
| Moment obrotowy na wrzeciono | 30 Nm (22 ft-lbs) |
| Sterowanie | PLC Omron NX1P2 |
| Zalecana średnica drutów nawojowych | 0,3 - 2,5 mm |
| Max. prędkość nawijania | 600 obr / min |
| Wymiary (Dł. × Szer. × Wys.) [m] | 2,1 x 1,2 x 2,6 |
| Masa całkowita | ok. 750 kg |
| Zasilanie elektryczne | 400 / 230 V 50 Hz |
| Moc pobierana | 5,5 kVA |

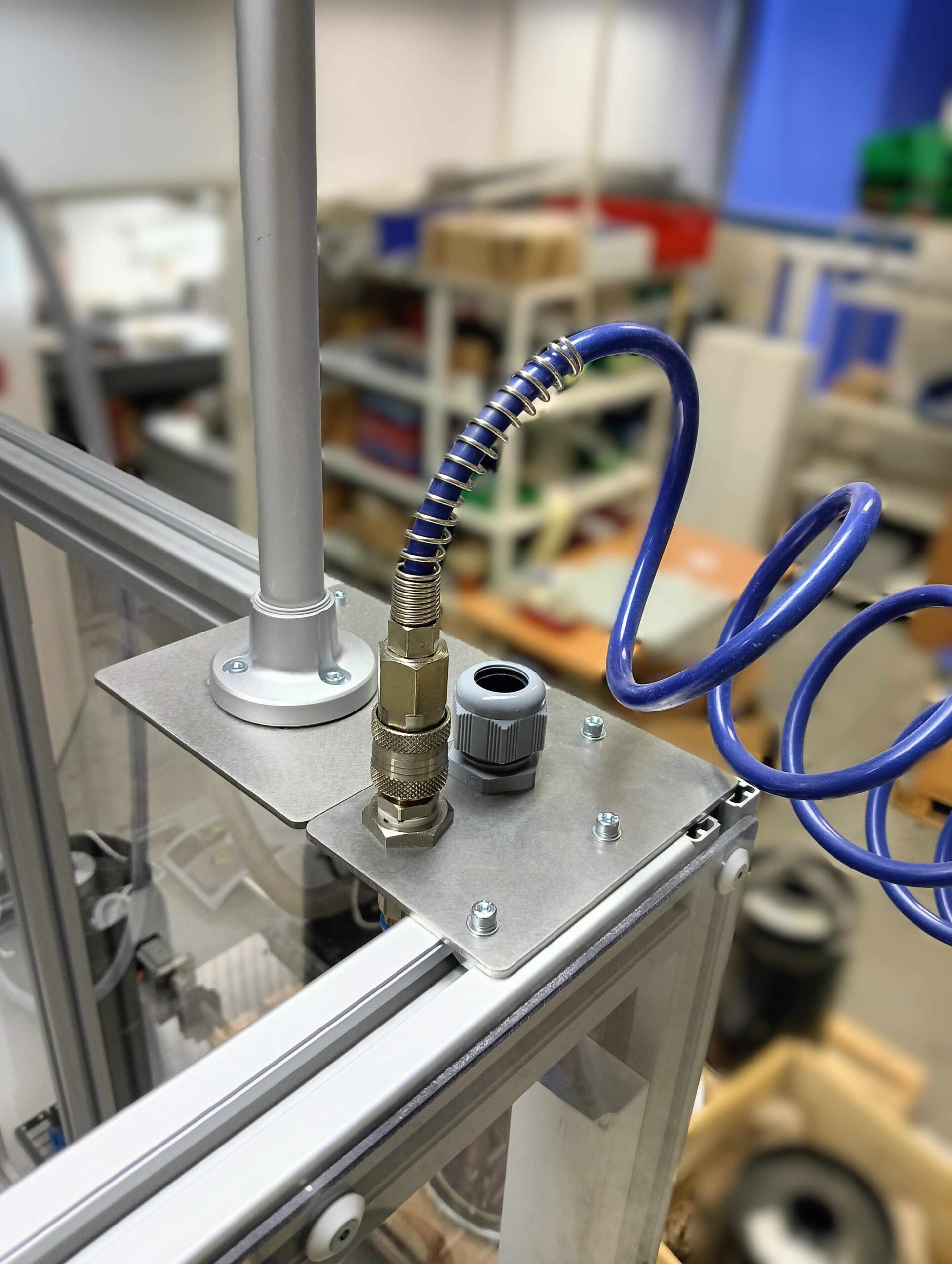

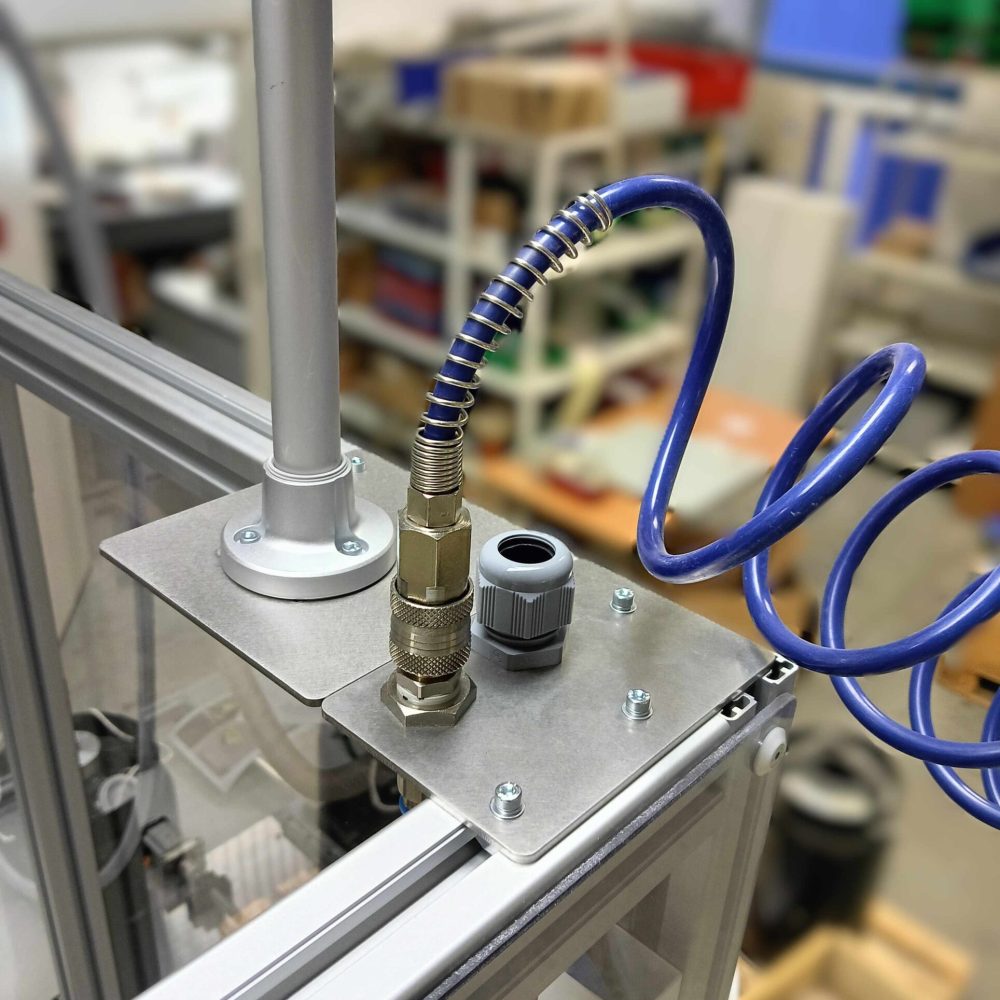

| Zasilanie pneumatyczne | Sprężone powietrze 0,6 MPa |
