CNW 4… / CNW 6… / CNW 8…
Wydajne nawijarki wielowrzecionowe
CNW - Wydajne automaty nawijające
CNW to najwydajniejsza i najbardziej uniwersalna seria automatów nawijających, przeznaczonych do produkcji cewek induckyjnych na karkasach lub rdzeniach ferrytowych. W NEOTECH wykonujemy modele różniące się ilością i rozstawem wrzecion nawijających. Poznaj ich możliwości!
Automaty serii CNW to wielowrzecionowe maszyny nawijające, dostępne w wersjach od 4 do 10 wrzecion. Możliwe są także wysokowydajne konstrukcje 12, 14 a nawet 16-wrzecionowe.
Maszyna wyposażona jest w manipulator 3 osiowy XYZ prowadzący druty. Na manipulatorze zamocowana jest obrotowa belka z prowadnikami drutu. Mechanizm umożliwia obrót prowadników o kąt 90°. Umożliwia to owijanie wyprowadzeń w 2 płaszczyznach.
Dodatkowo nawijarka wyposażona jest w zespół zacisków drutu oraz opcjonalnie nożyczki do cięcia. Do mocowania karkasów lub rdzeni służą wymienne uchwyty projektowane na zamówienie. Wrzeciona napędzane poprzez przekładnię umożliwiającą uzyskanie dwóch stopni przełożenia. Urządzenie wyposażono w sterownik typu PC (w wersji przemysłowej) z systemem operacyjnym WINDOWS XP Embedded. Nawijarka jest programowalna z możliwością zapamiętania ustawień dla każdego wyrobu.
CNW służą do nawijania produktów na szpulach, rdzeniach, korpusach lub uchwytach. W wersji bazowej maszyna CNW pracuje w trybie półautomatycznym (nawijanie odbywa się w pełni automatycznie, ale wymiana produktów odbywa się ręcznie).
Możliwe, a wręcz wskazane jest jednak zastosowanie dodatkowego wyposażenia do automatycznego załadunku, wymiany i rozładunku nawijanych elementów.
Dostępne jest też dodanie automatycznych stacji:
- Kontroli wizyjnej nawoju i produktu,
- Cynowania lub zagniatania wyprowadzeń,
- Pomiarów geometrycznych i / lub elektrycznych,
- Owijania taśmą, montażu koszulki izolacyjnej, dozowania i utwardzania kleju lub lakieru,
- Znakowania produktów laserowo lub drukarką typu JET,
- Pakowania nawiniętych produktów do dedykowanego opakowania (najczęściej paletek lub opakowania T&R, taśmy typu blister)
Oprogramowanie systemowe nawijarki umożliwia:
- Możliwość zmiany programów przez odbiorcę.
- Możliwe tworzenie nowych programów.
- Programy użytkownika zabezpieczone hasłem. Zamian dokonywać mogą osoby do tego upoważnione.
- Możliwość modyfikacji programu podczas jego działania.
- Możliwość pracy krokowej (wykonywanie kolejnych linii programu).
- Możliwość nauczenia sekwencji ruchów.
Galeria zdjęć CNW:
CNW-404X
| Parametr | CNW-4040 | CNW-4041 |
|---|---|---|
| Liczba wrzecion | 4 | |
| Rozstaw osi wrzecion | 82,5 mm | |
| Max. średnica cewki | 80 mm | |
| Max. długość cewki | 100 mm | |
| Zalecana średnica drutu | 0,005 ÷ 0,5 mm | |
| Rozdzielczość posuwu | 0,001 mm | |
| Max. prędkość nawijania | 8000 obr/min | 12000 obr/min |
| Wymiary (D × S × W [m]) | 0,8 × 1 × 1,5 m | |
| Masa | ~550 kg | |
| Zasilanie | 400 V / 50 Hz | |
| Moc pobierana | < 6 kVA | |
| Zasilanie pneumatyczne z sieci | 0,6 MPa | |

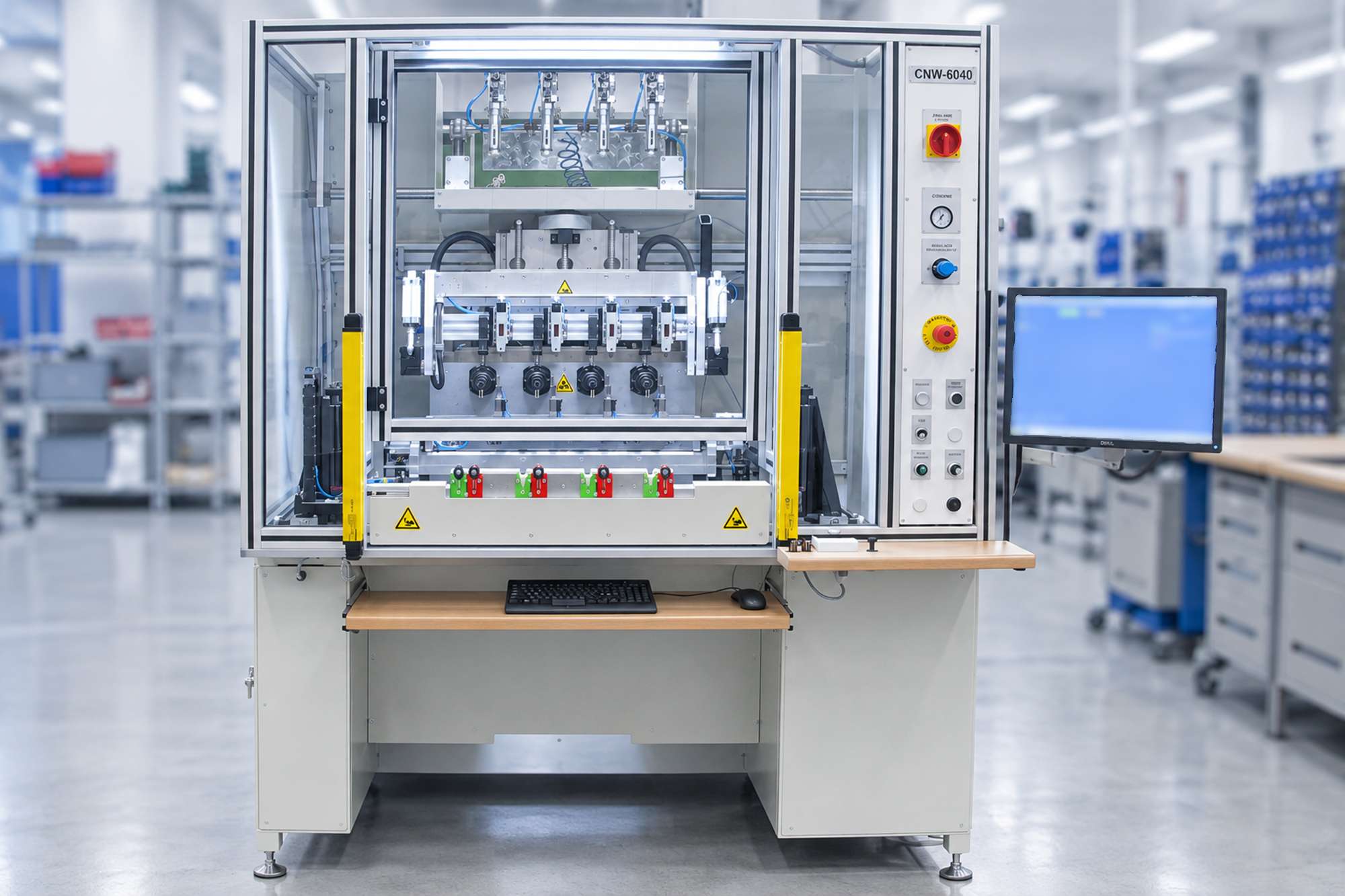

| Parametr | CNW-6040 | CNW-6041 | CNW-6060 | CNW-6061 |
|---|---|---|---|---|
| Liczba wrzecion | 4 | 6 | ||
| Rozstaw osi wrzecion | 125 mm | 82,5 mm | ||
| Max. średnica cewki | 120 mm | 80 mm | ||
| Max. długość cewki | 100 mm | |||
| Zalecana średnica drutu | 0,05 ÷ 0,8 mm | |||
| Rozdzielczość posuwu | 0,001 mm | |||
| Max. prędkość nawijania | 8000 obr/min | 12000 obr/min | 8000 obr/min | 12000 obr/min |
| Wymiary (D × S × W [m]) | 1 × 1 × 1,5 (bez napinaczy i szpul) | |||
| Masa | ~650 kg | ~800 kg | ||
| Zasilanie | 400 V / 50 Hz | |||
| Moc pobierana | < 6 kVA | |||
| Zasilanie pneumatyczne z sieci | 0,6 MPa | |||
CNW-8XXX
| Parametr | CNW-8060 | CNW-8061 | CNW-8100 | CNW-8101 |
|---|---|---|---|---|
| Liczba wrzecion | 6 | 10 | ||
| Rozstaw osi wrzecion | 125 mm | 82,5 mm | ||
| Max. średnica cewki | 120 mm | 80 mm | ||
| Max. długość cewki | 100 mm | |||
| Zalecana średnica drutu | 0,05 ÷ 0,5 mm | |||
| Rozdzielczość posuwu | 0,001 mm | |||
| Max. prędkość nawijania | 8000 obr/min | 12000 obr/min | 8000 obr/min | 12000 obr/min |
| Wymiary (D × S × W [m]) | 1,2 × 1 × 1,5 (bez napinaczy i szpul) | |||
| Masa | 800 kg | 950 kg | ||
| Zasilanie | 400 V / 50 Hz | |||
| Moc pobierana | < 6 kVA | |||
| Zasilanie pneumatyczne z sieci | 0,6 MPa | |||
