Nawijarka jednowrzecionowa typu NCJ-42, NCJ-44, NCJ-46. Potężna, uniwersalna maszyna do nawijania różnych elementów na jednym wrzecionie.
Będące największymi nawijarkami nablatowymi produkowanymi przez NEOTECH, maszyny serii NCJ-42, NCJ-44 oraz NCJ-46 znajdują zastosowanie jako maszyny podstawowe w zakładach produkcyjnych lub w serwisie. Urządzenia te są sterowane mikroprocesorowo i wyposażone w kolorowy dotykowy panel do komunikacji z użytkownikiem.
NCJ-42
W nowoczesnym przemyśle precyzja i kontrola to podstawa. NCJ-42 to, uniwersalna precyzyjna, nawijarka jednowrzecionowa. Maszyna umożliwiająca wydajną produkcję – i przy tym jest najłatwiejsza w obsłudze!
Gdy Twoja produkcja wymaga czegoś więcej niż standardowej precyzji – gdy w grę wchodzą ciężkie karkasy i druty o dużych przekrojach – do akcji wkracza NCJ-42. To maszyna zaprojektowana, by dominować w segmencie średnich i dużych uzwojeń.
Pojedynek z grubym drutem: Dzięki potężnemu momentowi obrotowemu sięgającemu 53 Nm, NCJ-42 z łatwością formuje druty miedziane o średnicy nawet 3 mm.

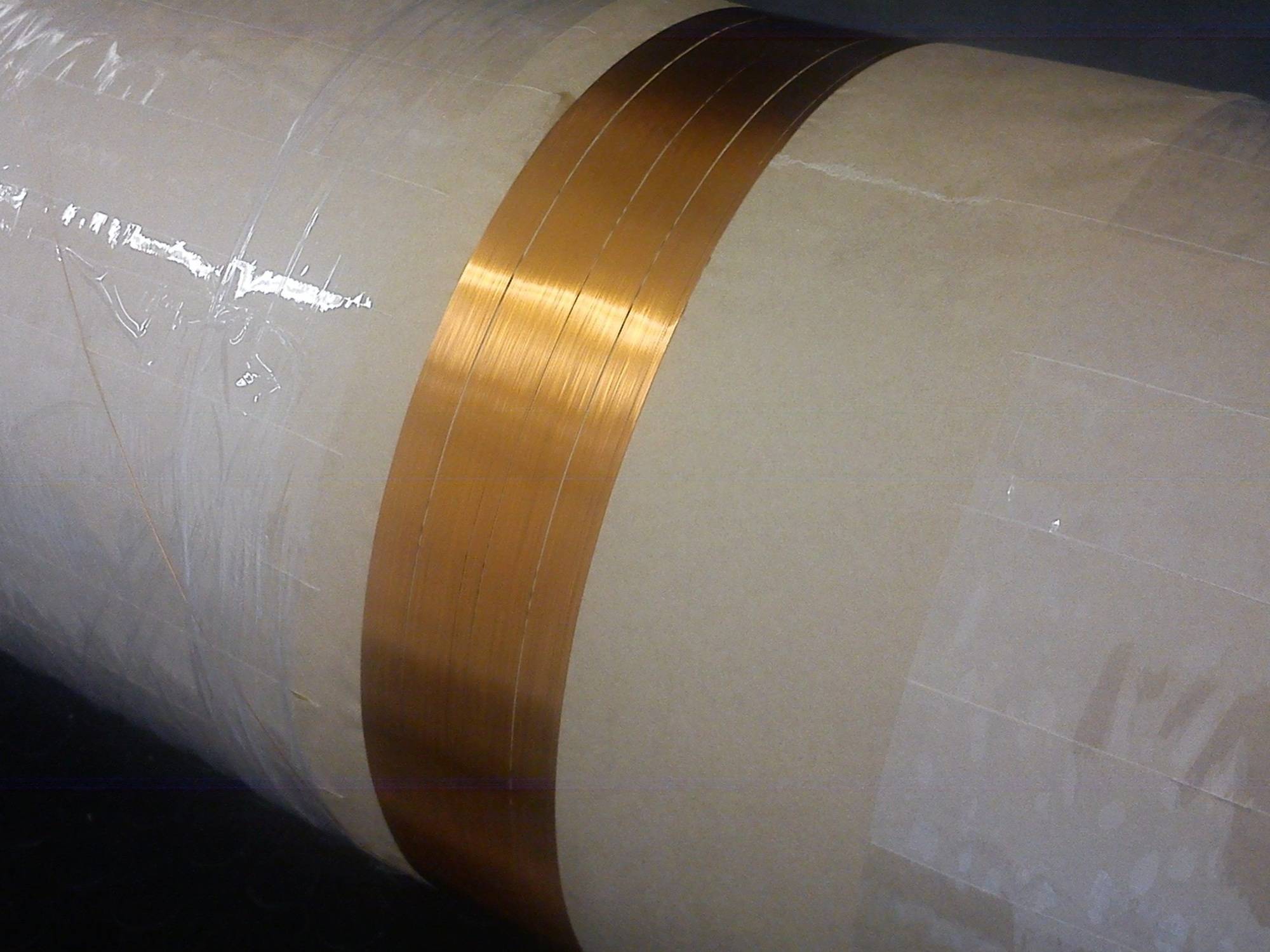

Przestrzeń dla gigantów: Zapomnij o ograniczeniach średnicy. Ta maszyna pozwala na nawijanie cewek o średnicy zewnętrznej do 450 mm, co czyni ją idealnym wyborem dla producentów dużych dławików i transformatorów.
Bezkompromisowa Stabilność: Konstrukcja o masie około 350-380 kg gwarantuje pracę bez drgań, nawet przy maksymalnych obciążeniach, zapewniając idealne ułożenie każdej warstwy drutu
Unikalna na rynku, 7-stopniowa tabela przełożeń pozwala na błyskawiczne dostosowanie maszyny do konkretnego zadania.
Potrzebujesz prędkości? Wybierz przełożenie nr 1 i osiągnij 8640 obr/min. Wymagasz siły? Przełożenie nr 7 dostarczy potężny moment obrotowy przy 965 obr/min.

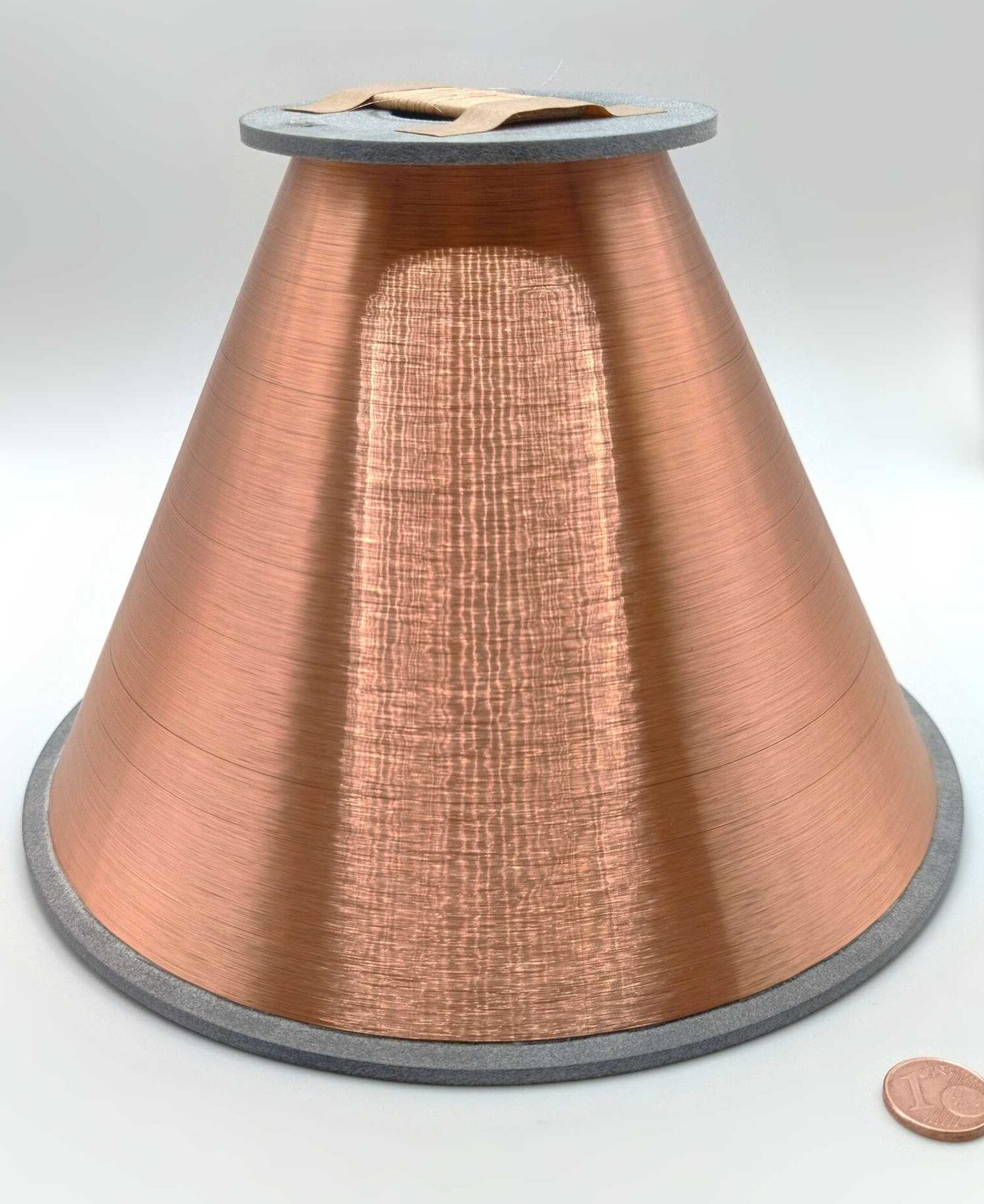

Rozdzielczość posuwu, niezależna od przełożenia i prędkości obrotowej, na poziomie 0,01 mm sprawia, że prowadnik drutu porusza się z precyzją, której nie powstydziłby się zegarmistrz! Każdy zwój trafia dokładnie tam, gdzie powinien.

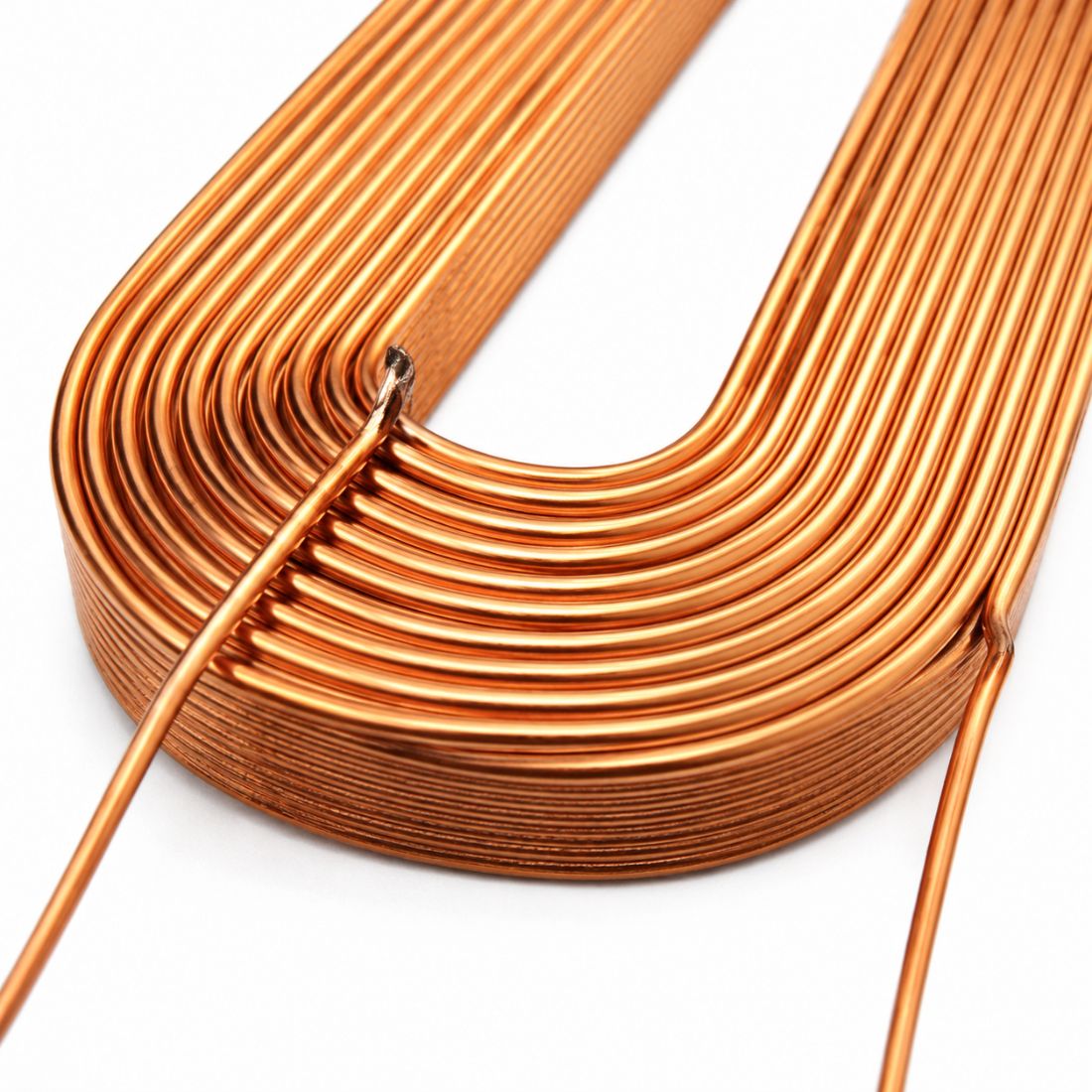

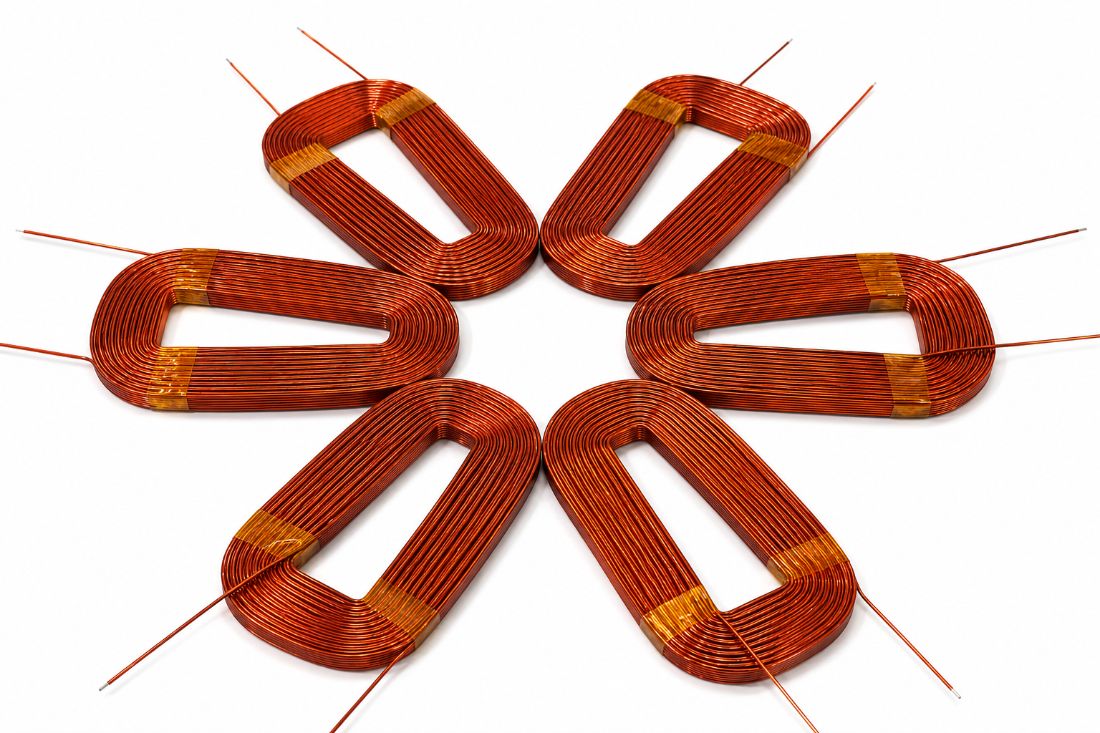

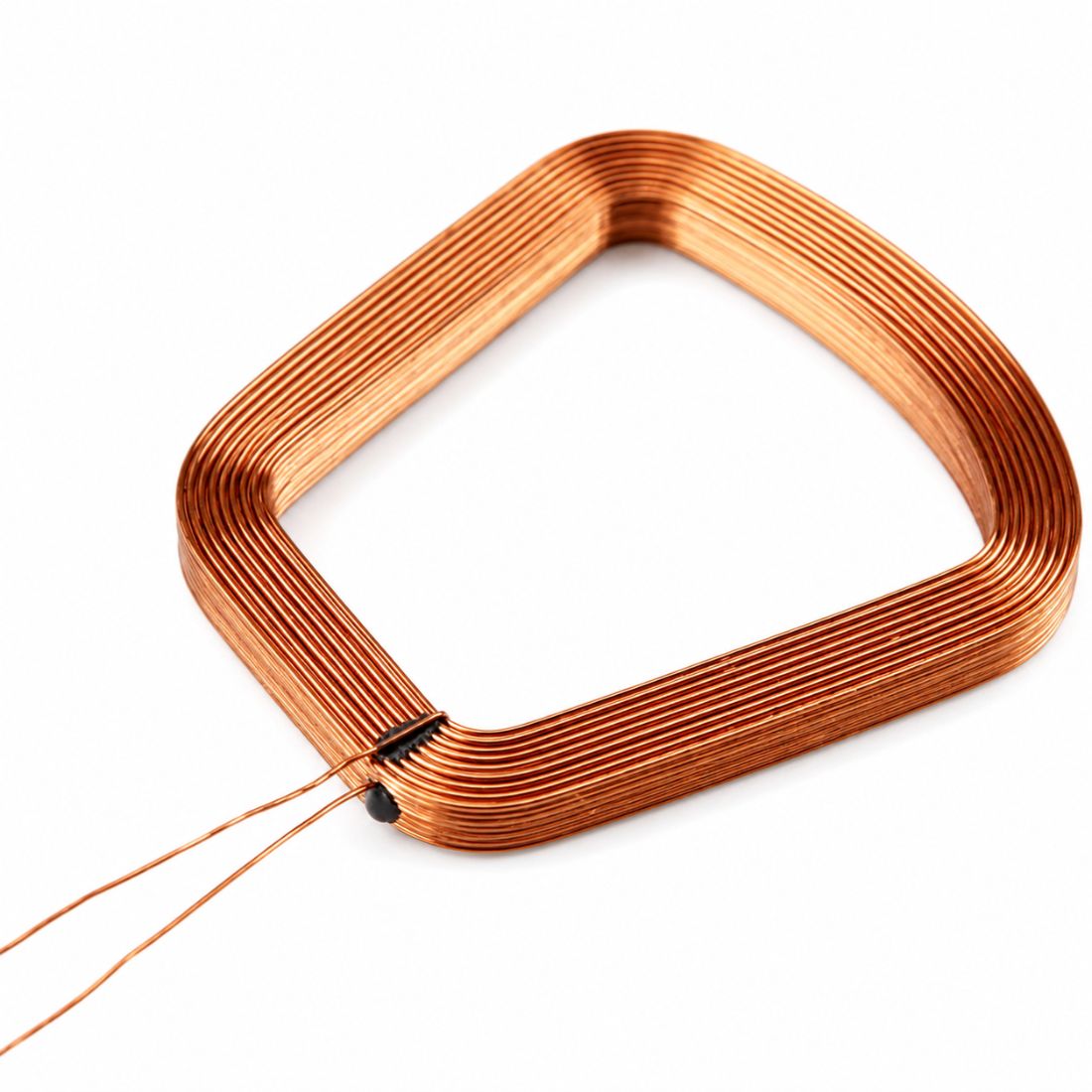

Zintegrowany zespół nagrzewnicy elektrycznej pozwala na nawijanie cewek drutem termospiekalnym. Gorące powietrze rozpuszcza warstwę spoiwa bezpośrednio podczas nawijania, tworząc monolit gotowy do pracy zaraz po zdjęciu z wrzeciona
Ergonomia i Szybkość: Zespół nagrzewnicy jest zamontowany na prowadnicy liniowej, co umożliwia jego szybkie odstawienie lub precyzyjne ustawienie kąta nadmuchu względem wrzeciona.

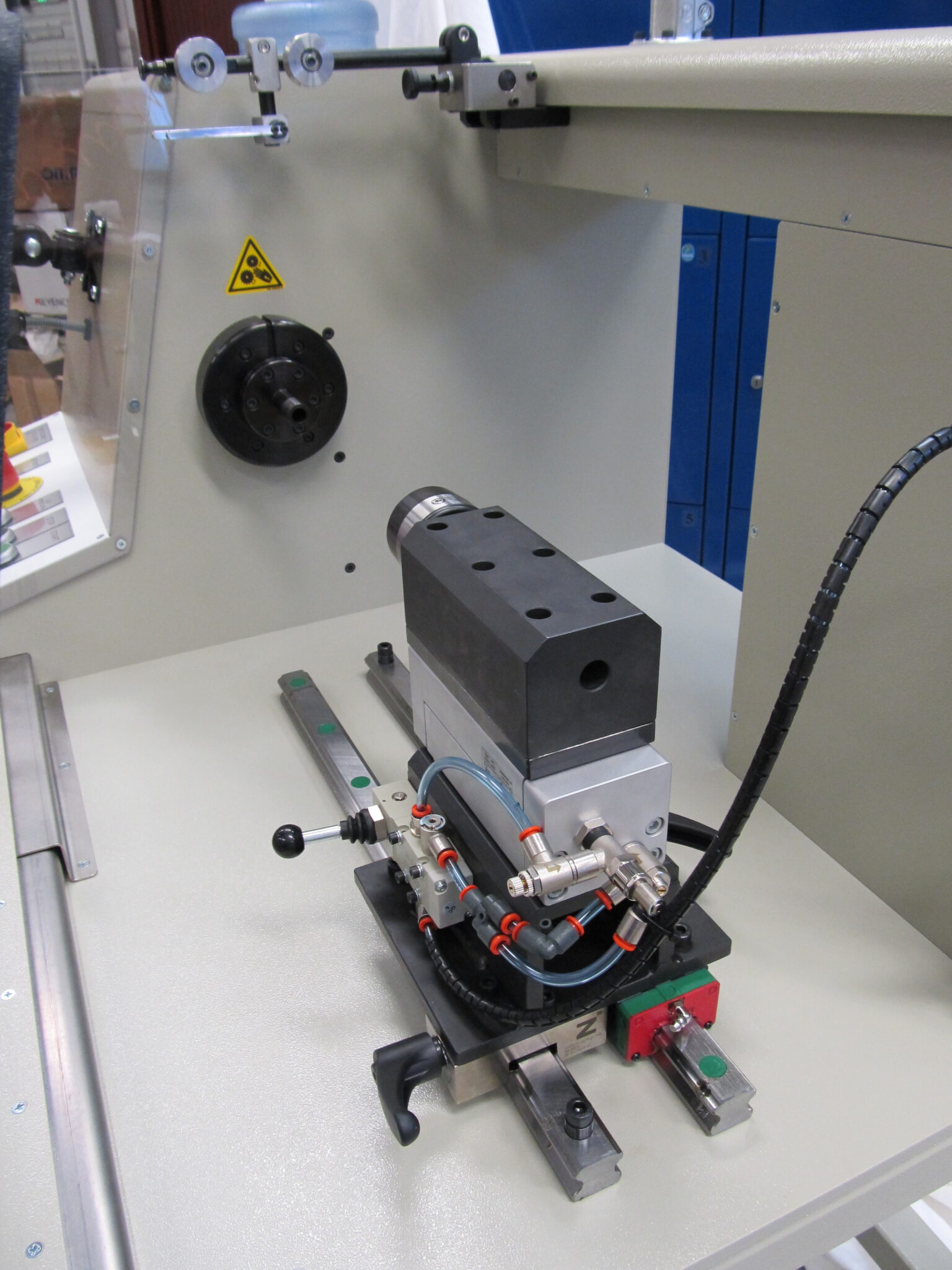

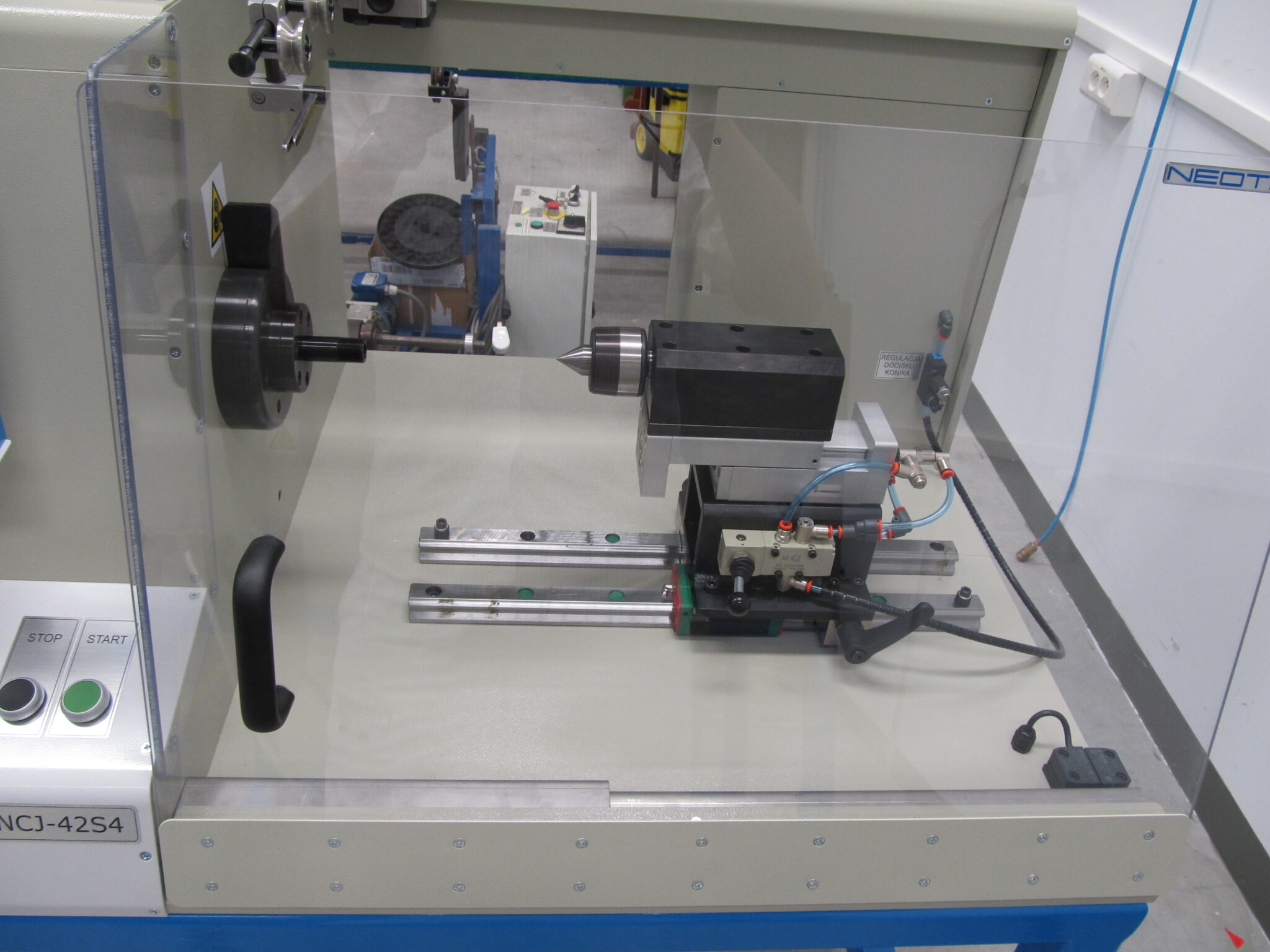

Pneumatyczny Wspornik: Wyposażenie w konik pneumatyczny z regulowaną siłą docisku (poprzez reduktor) sprawia, że wymiana karkasów trwa sekundy, a ich zamocowanie jest zawsze pewne i centryczne.
Intuicyjny Interfejs: Kolorowy panel dotykowy HMI pozwala na pełną diagnostykę i edycję parametrów w locie, czyniąc obsługę maszyny prostą i efektywną.

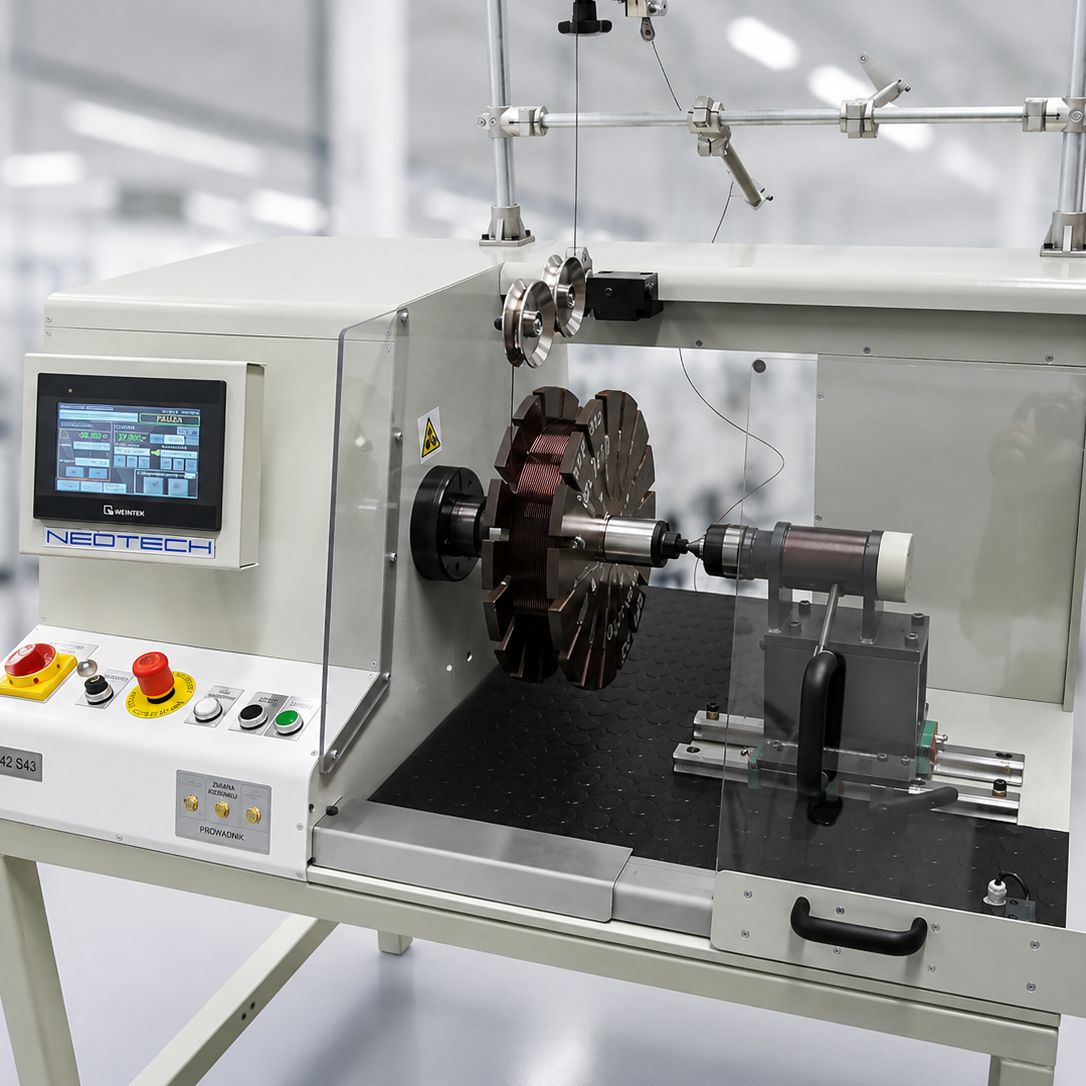

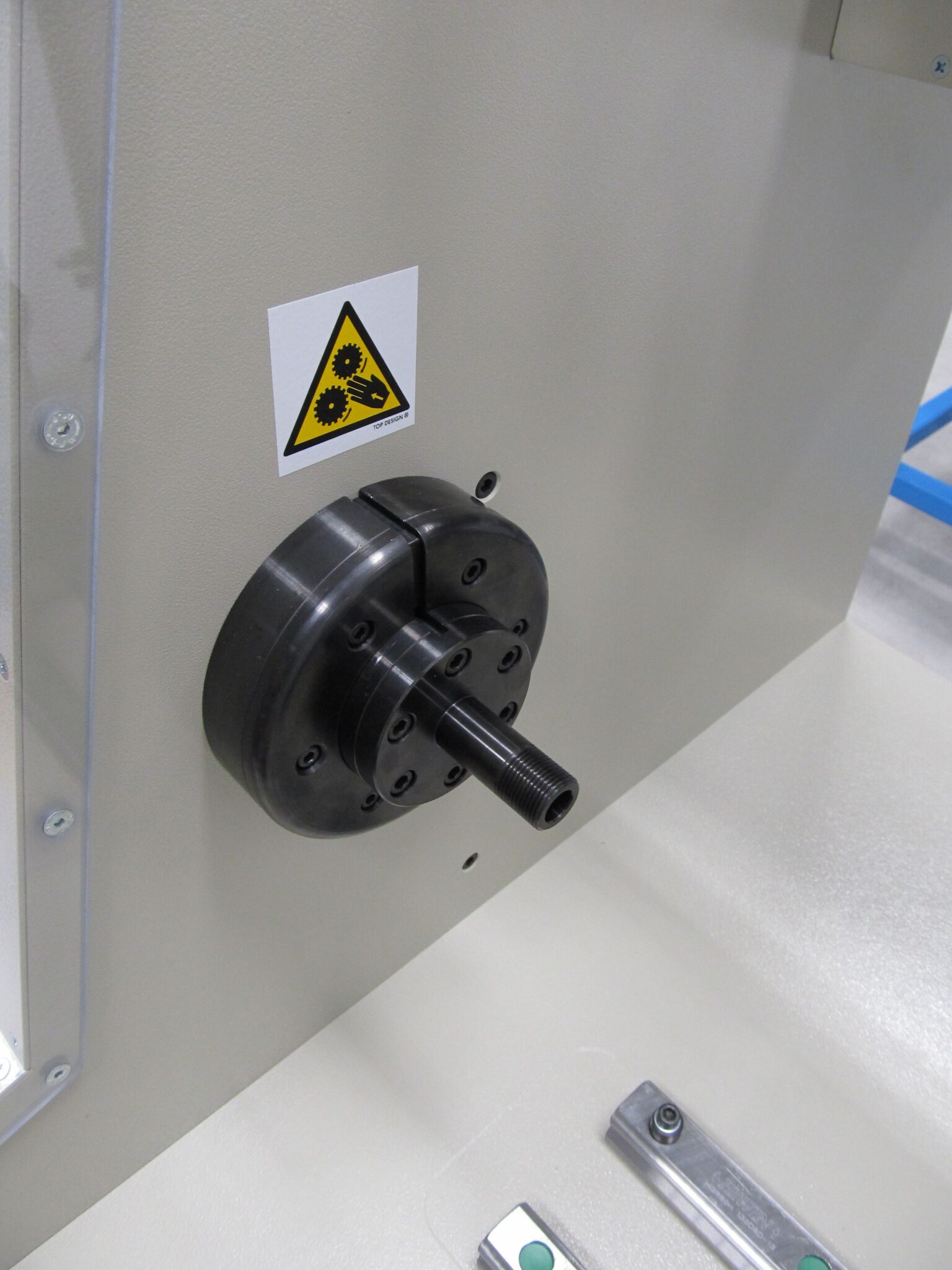

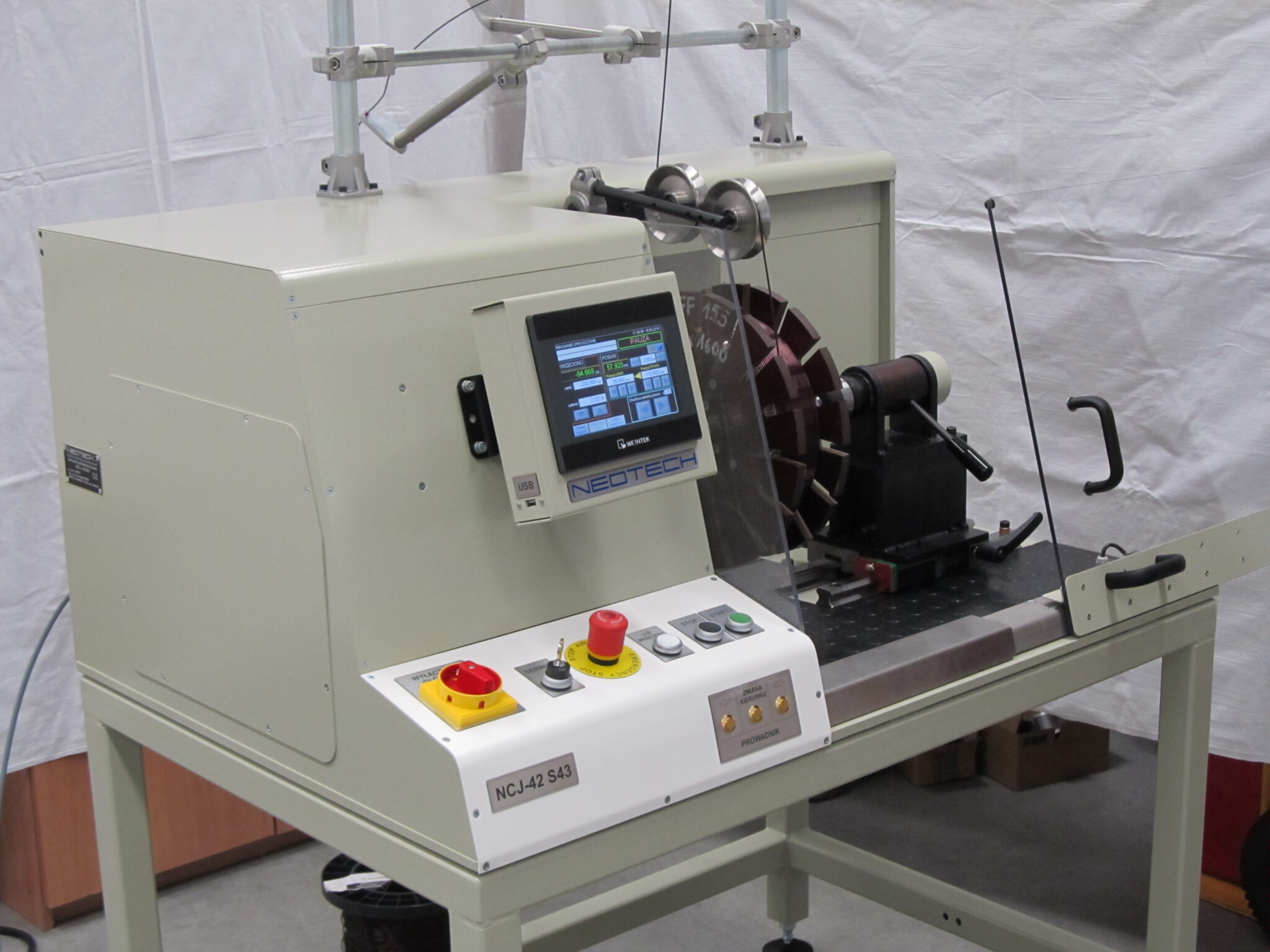

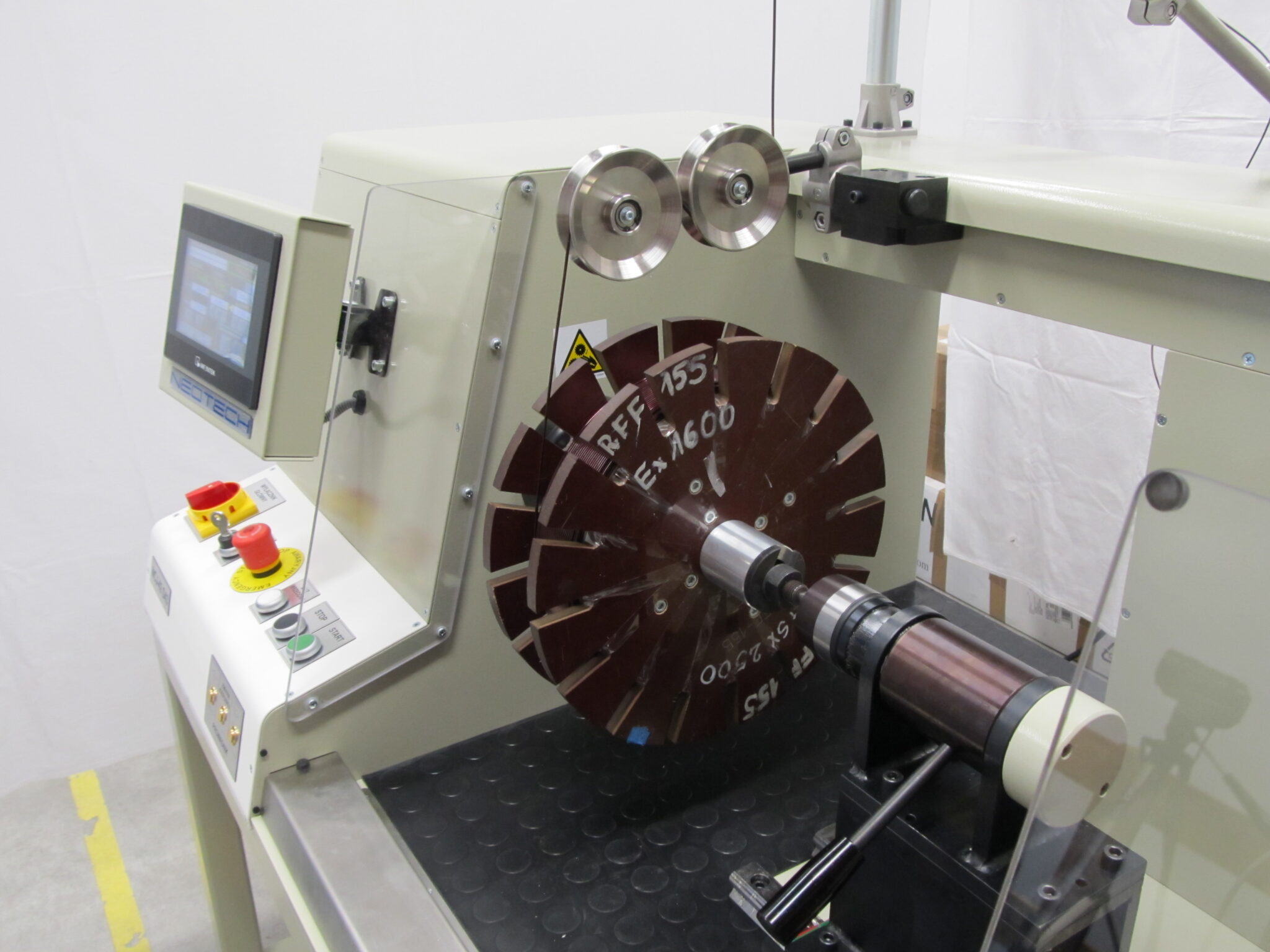

Zdjęcia nawijarki NCJ-42:
NCJ-44
NCJ-44 – uniwersalna, wszechstronna, wydajna i precyzyjna nawijarka jednowrzecionowa. Model jest wydłużony względem mniejszego kuzyna, NCJ-42, dzięki czemu umożliwia nawijanie elementów o długości do 40 cm!
Model NCJ-44 to propozycja dla zakładów, które cenią sprawdzoną konstrukcję i potrzebują maszyny do szerokiego spektrum zadań.
- Pojemność i masa: Konstrukcja o wadze 400 kg zapewnia stabilność niezbędną przy nawijaniu cewek na karkasach walcowych, prostokątnych i kształtowych.
- Ergonomia pracy: Maszyna została zoptymalizowana pod kątem pracy w trybie siedzącym, oferując operatorowi wygodny dostęp do wrzeciona i przejrzysty panel sterowniczy HMI.

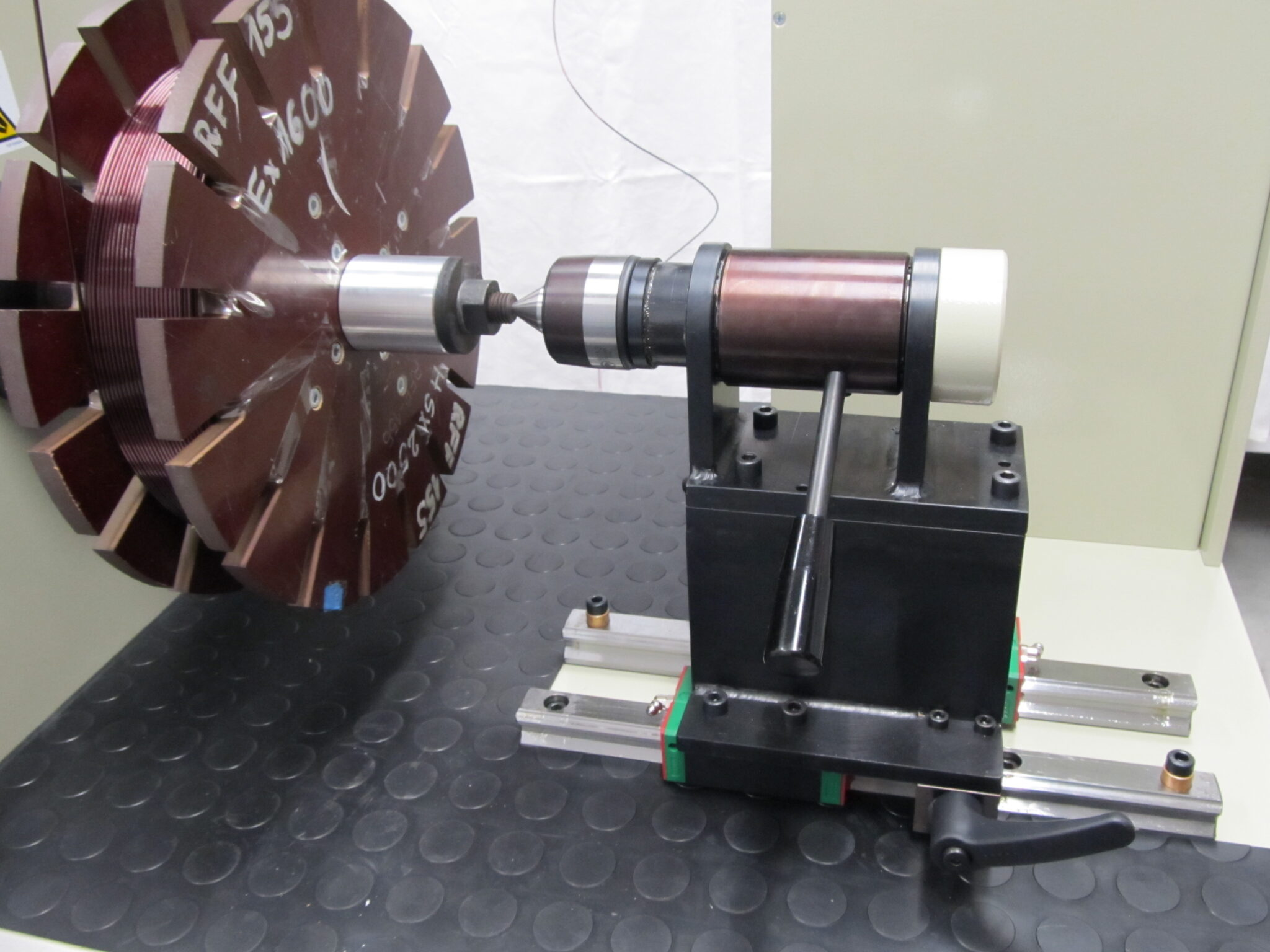

- Pewność mocowania: Wyposażona w konik z kłem obrotowym sterowany ręczną dźwignią, pozwala na szybkie i centryczne podparcie nawijanych elementów, gwarantując ich idealną geometrię.

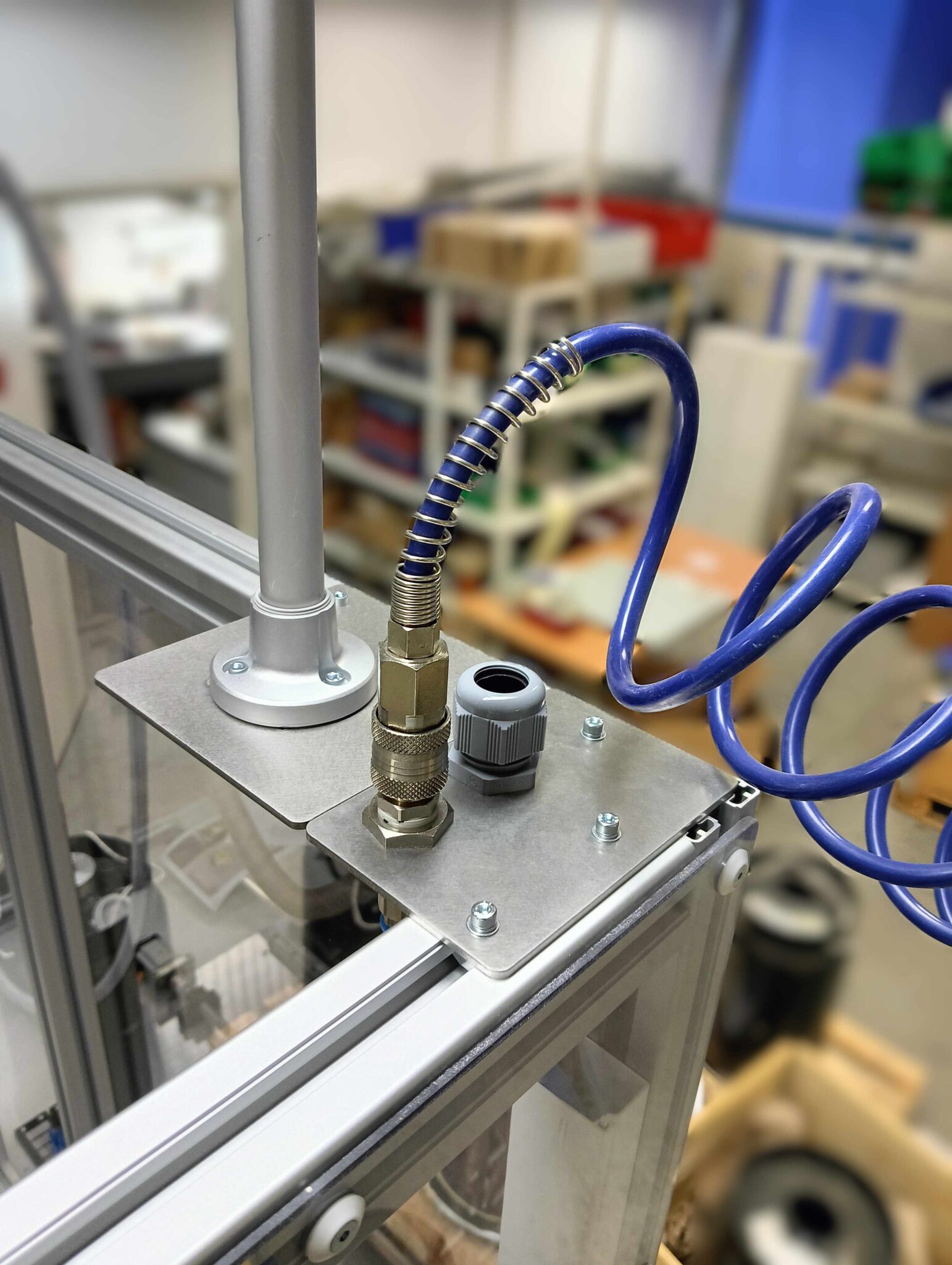

Gdy standardowe nawijanie to za mało, do gry wkracza NCJ-44N. To nie jest zwykła maszyna – to zaawansowane centrum produkcyjne dedykowane do nawijania biegunów silnika.
Sercem tego modelu jest trzyosiowy manipulator posuwu XYZ, który porusza się dzięki precyzyjnym przekładniom śrubowo-kulowym i serwonapędom.
W nawijarkach serii NCJ-44 diabeł tkwi w szczegółach. To maszyny zaprojektowane do pracy z drutem o grubości do 2,36 mm, gdzie każdy niuans ma znaczenie dla końcowej jakości uzwojenia.
- Precyzja: Głowica zaczyszczająca izolację wykorzystuje siłę odśrodkową, aby docisnąć ramionka skrawające do drutu. Regulacja głębokości skrawania odbywa się za pomocą śruby mikrometrycznej, gdzie jedna działka to zaledwie 0,01 mm, a optymalne ustawienie to tylko 5-10 μm poniżej średnicy drutu.
- Inteligentny naciąg: Automatyczny napinacz drutu jest sterowany bezpośrednio z programu nawijania. Pozwala to na płynną zmianę siły naciągu w trakcie jednego cyklu – inne parametry dla pierwszej warstwy, inne dla wyprowadzeń.
- Pełna moc, pod kontrolą: Napęd wrzeciona generuje potężne 30 Nm momentu obrotowego, co w połączeniu ze sterowaniem PLC Omron pozwala na pełną kontrolę nad rampami przyspieszania i hamowania.

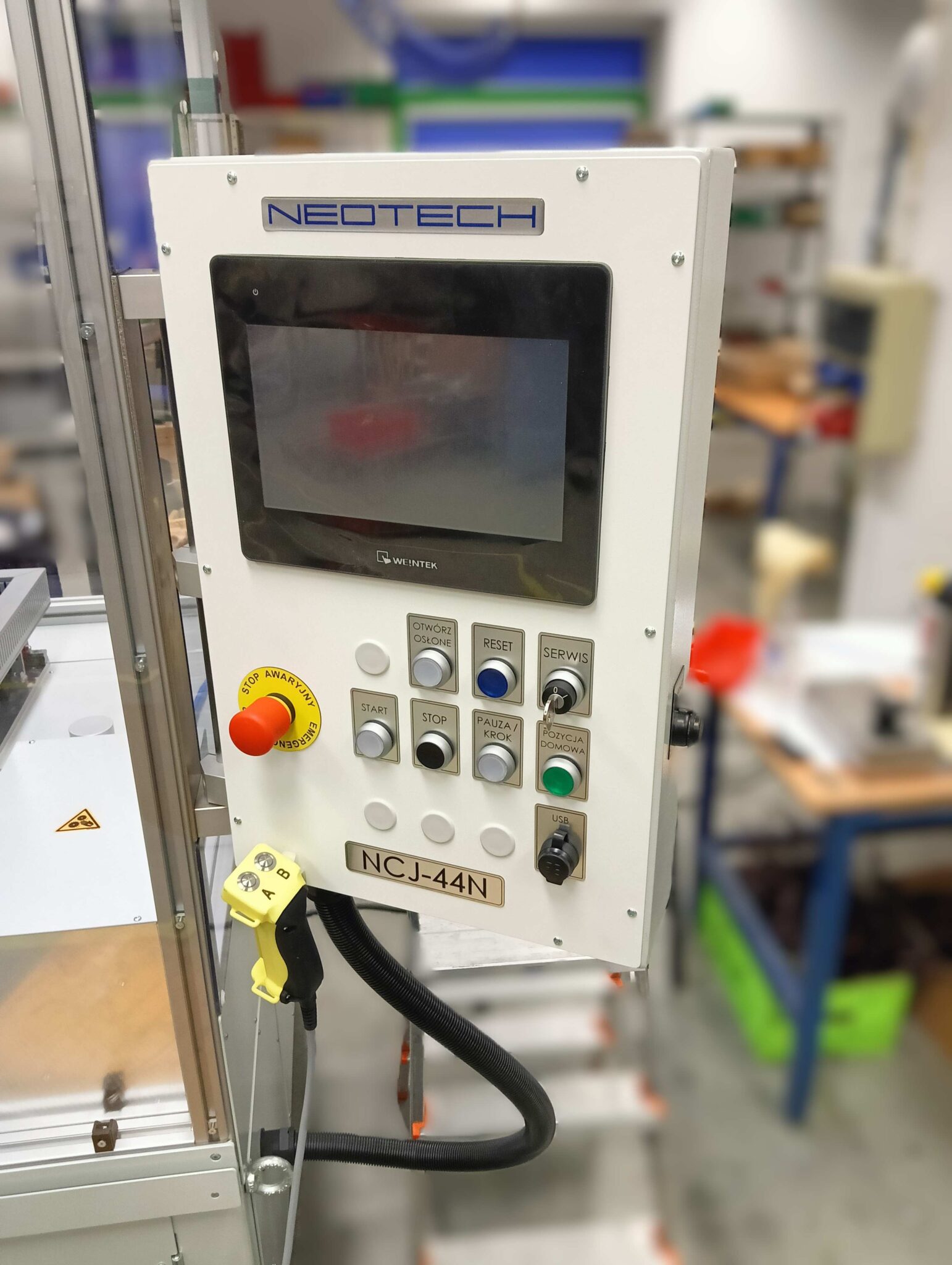

Zarządzanie maszyną odbywa się poprzez nowoczesny, kolorowy panel dotykowy HMI, który umożliwia szybką edycję programów i pełną diagnostykę pracy. Solidna konstrukcja, kurtyny świetlne oraz przyciski stopu awaryjnego zapewniają najwyższy poziom bezpieczeństwa operatora, spełniając surowe normy CE!

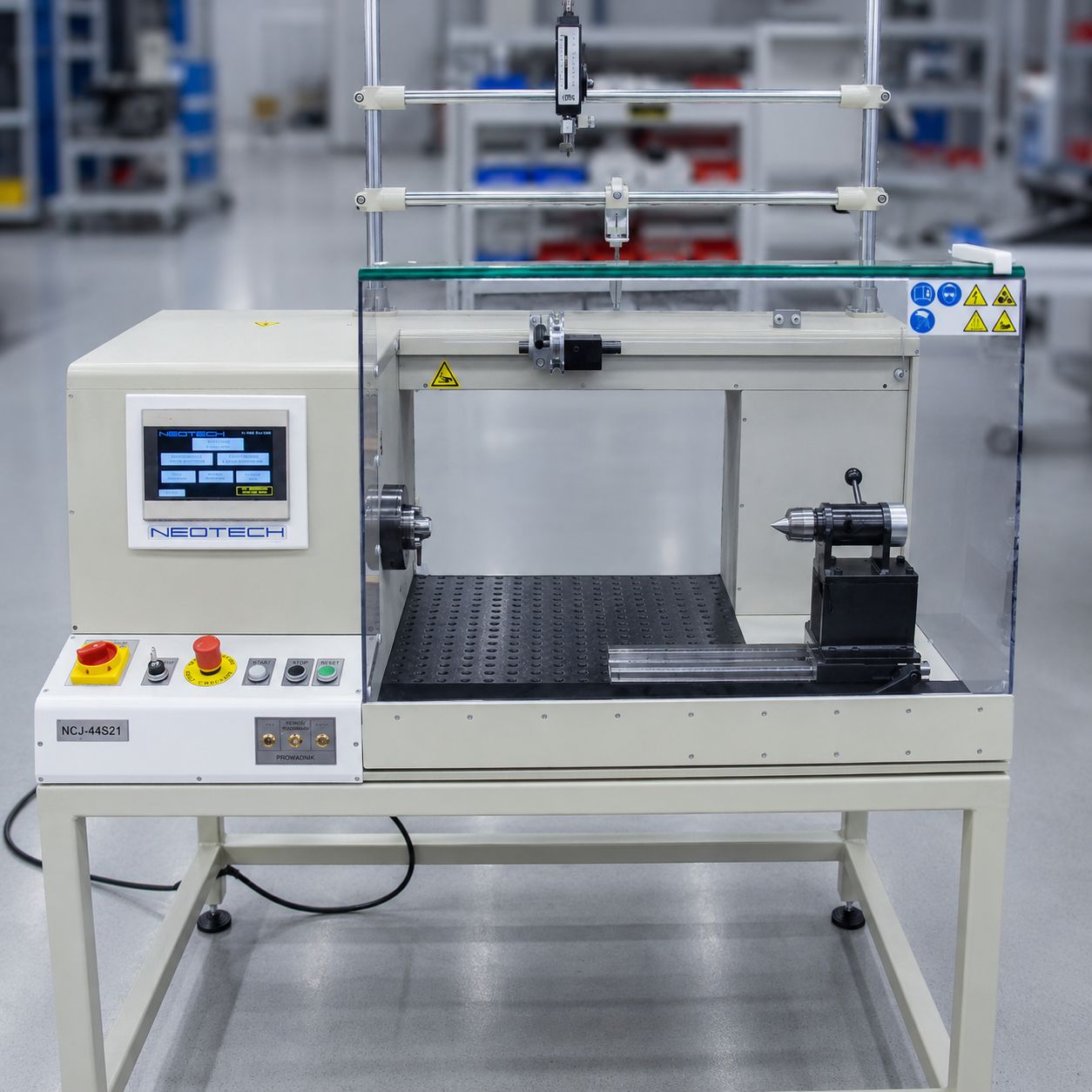

Zdjęcia nawijarki NCJ-44:
NCJ-46
NCJ-46 to rozwiązanie dla prawdziwych liderów branży energetycznej, elektrotechnicznej i napędowej. Jest to największa z nawijarek jednowrzecionowych NEOTECH oferowanych w wersji nablatowej. NCJ-46 maszynę oferujemy Klientom, którzy nie szukają kompromisów, lecz narzędzia, które zdefiniuje ich przewagę rynkową na lata.
Gdy standardowe rozwiązania przemysłowe okazują się niewystarczające, a Twoje projekty wymagają bezkompromisowej siły, do gry wchodzi NCJ-46. To nie jest tylko nawijarka – to najpotężniejszy „mięsień” w biurkowym portfolio NEOTECH, zaprojektowany do obsługi najcięższych karkasów i drutów o największych przekrojach.
- Ekstremalny Moment Obrotowy: Model NCJ-46 oferuje aż 53 Nm, co pozwala na swobodne formowanie sztywnego drutu miedzianego o średnicy nawet 4,0 mm, bez ryzyka deformacji, złego nawoju czy przeciążenia napędu.
- Przestrzeń dla Największych: Z maksymalną średnicą nawijania sięgającą 450 mm, maszyna ta staje się naturalnym wyborem dla producentów wielkogabarytowych dławików mocy oraz niewielkich transformatorów energetycznych.
- Fundament Stabilności: NCJ-46 jest tytanem stabilności. Masywna konstrukcja ramy tłumi wszelkie drgania, co przy pracy z ciężkimi, niewyważonymi karkasami jest kluczowe dla zachowania powtarzalności ułożenia zwojów.
W modelu NCJ-46 inżynierowie NEOTECH udowodnili, że ogromne gabaryty mogą iść w parze z chirurgiczną precyzją. To maszyna stworzona dla tych, którzy produkują wielkie komponenty, ale wymagają od nich najwyższych parametrów elektrycznych.
- Zegarmistrzowska Kontrola Posuwu: Mimo obsługi potężnych cewek, NCJ-46 zachowuje standardową dla serii NCJ rozdzielczość posuwu na poziomie 0,01 mm. Każdy gruby drut jest układany z matematyczną dokładnością, co eliminuje ryzyko powstawania luk lub nakładania się zwojów.
- Inteligentne Zarządzanie Mocą: Wykorzystując zaawansowane sterowniki PLC (jak w modelu 44N), NCJ-46 oferuje precyzyjne programowanie ramp przyspieszania i hamowania. Jest to kluczowe przy dużej bezwładności ciężkich szpul, gdzie gwałtowne zatrzymanie mogłoby uszkodzić drut lub mechanikę maszyny.
- Wszechstronność i wygoda Sterowania: Panel HMI pozwala na przechowywanie tysięcy programów, umożliwiając błyskawiczną zmianę profilu produkcji – od nawijania warstwowego po skomplikowane schematy z odczepami.
Nawijarka NCJ-46 manifestuje nowoczesne podejście do ciężkiej produkcji. Została zaprojektowana tak, aby zminimalizować wysiłek operatora i zmaksymalizować bezpieczeństwo przy pracy z elementami o dużej energii kinetycznej.
- Pneumatyczne Wsparcie: Podobnie jak w zaawansowanych wersjach NCJ-42, model 46 może być wyposażony w potężny konik pneumatyczny. Zapewnia on osiowy docisk o sile setek kilogramów, gwarantując, że nawet najcięższy karkas pozostanie stabilny podczas nawijania z dużą prędkością.
- Przede wszystkim: Bezpieczństwo: Przy tak dużej masie i sile, ochrona jest priorytetem. System kurtyn świetlnych (znany z naszych innych modeli) oraz zintegrowane osłony z czujnikami bezpieczeństwa sprawiają, że praca przy NCJ-46 jest całkowicie bezpieczna, mimo jej ogromnej mocy obliczeniowej i mechanicznej.
- Modułowość i rozwój: NCJ-46 może być bazą dla systemów zintegrowanych – od nagrzewnic powietrza do drutów termospiekalnych, po zaawansowane układy zaczyszczania izolacji znane z modelu 44N, co czyni ją kompletnym centrum produkcyjnym w jednym urządzeniu.
Zarządzanie maszyną odbywa się poprzez nowoczesny, kolorowy panel dotykowy HMI, który umożliwia szybką edycję programów i pełną diagnostykę pracy. Solidna konstrukcja, kurtyny świetlne oraz przyciski stopu awaryjnego zapewniają najwyższy poziom bezpieczeństwa operatora, spełniając surowe normy CE!
Oryginalnie NCJ-46 umożliwia nawijanie produktów o długości do 600 mm. Jeśli wymogi Twojego produktu wskazują na wydłużoną wersję maszyny, także możemy Ci pomóc! Oferujemy wydłużone wersje NCJ-46:
NCJ-28: z możliwością nawijania do długości aż 800 mm.
NCJ-2X: z maksymalną możliwością nawijania aż do 1200 mm!

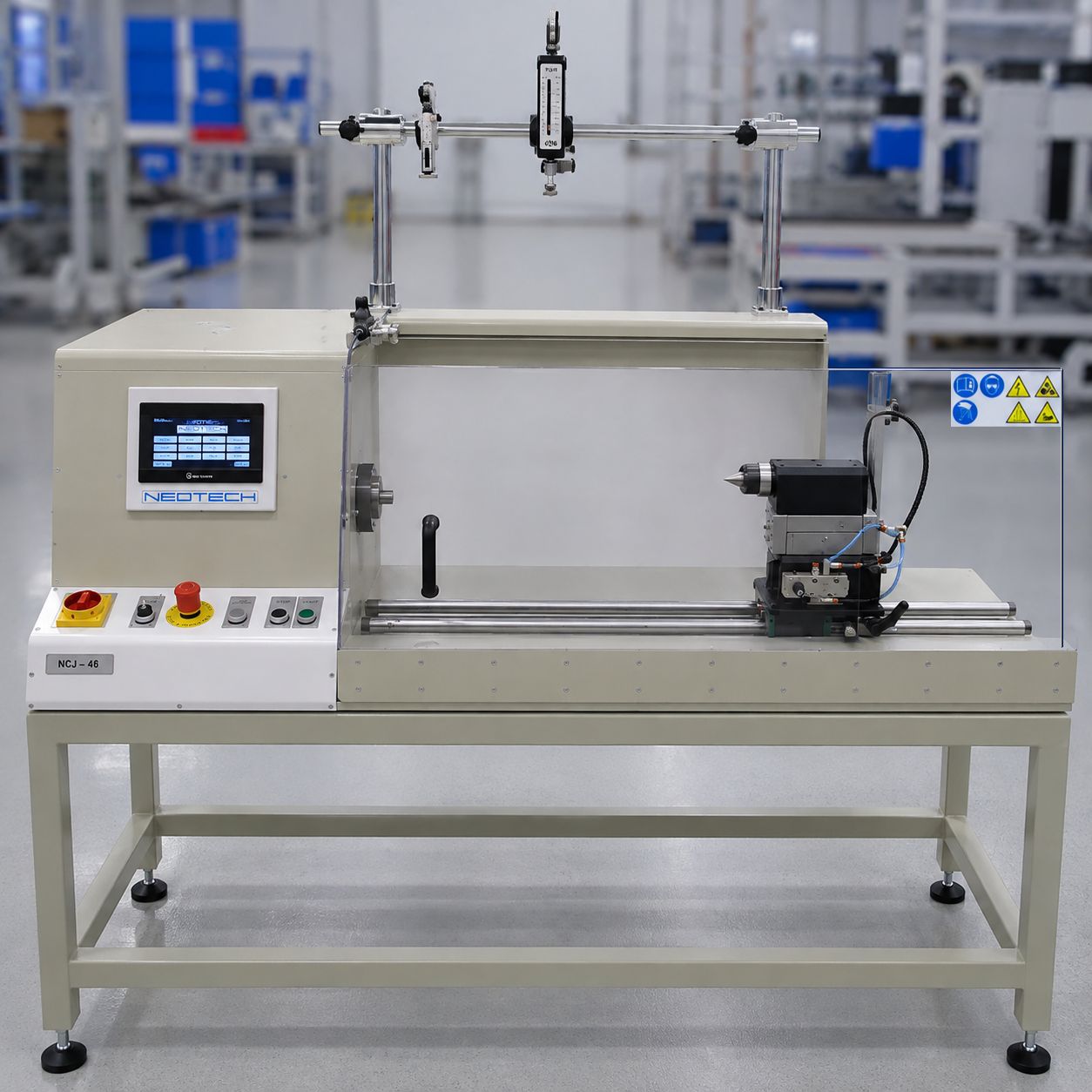

Zdjęcia nawijarki NCJ-46:
Parametry techniczne nawijarek:
| Parametr | NCJ-42 | NCJ-44 | NCJ-46 |
|---|---|---|---|
| Max. średnica cewki | 450 mm | 450 mm | 450 mm |
| Max. długość cewki | 250 mm | 450 mm | 700 mm |
| Zakres posuwu | 200 mm | 400 mm | ~650 mm |
| Rozdzielczość posuwu | 0,01 mm | 0,01 mm | 0,01 mm |
| Max. prędkość posuwu | 500 mm/s | 500 mm/s | 500 mm/s |
| Napęd wrzeciona | Serwo-napęd | Serwo-napęd | Serwo-napęd (High Torque) |
| Max. prędkość nawijania | 2 880 - 8 640 obr/min | 600 - 8 640 obr/min | 600 - 4320 obr/min |
| Wymiary ze stołem (Dł × Szer × Wys [m]) | 1,00 × 1,00 × 1,50 | 1,30 × 1,00 × 1,70 | 1,60 × 1,00 × 1,70 |
| Masa | ~350 - 380 kg | ~400 - 750 kg | ~450 - 800 kg |
| Sterowanie | PLC (Omron / Fatek) | PLC (Omron / Fatek) | PLC (Omron / Fatek) |
| Zasilanie | 3x400/230V / 50Hz | 3x400/230V / 50Hz | 3x400/230V / 50Hz |
| Moc pobierana | 4 500 VA | 5 500 VA | ~6 000 VA |
Seria NCJ-4x: Przemysłowy Tytan do Zadań Ekstremalnych
Zastosowanie w serwisie ułatwia uproszczony tryb pracy nawijarki. Wersja zaawansowana oprogramowania maszyny umożliwiająca opisanie w programie dowolnej sekwencji: ruchów wrzeciona, nawijania warstwowego, ruchów prowadnika, czasów zatrzymania maszyny.
Odpowiednie wykorzystanie oprogramowania pozwala na wykonanie początków, zakończeń i odczepów cewek, o ile pozwala na to kształt karkasu. Programować można bezpośrednio na nawijarce przy użyciu dotykowego panelu lub przy wykorzystaniu komputera PC. W nawijarce można zapamiętać do 60 programów użytkownika, a na zewnętrznym nośniku (pendrive) do 5000.

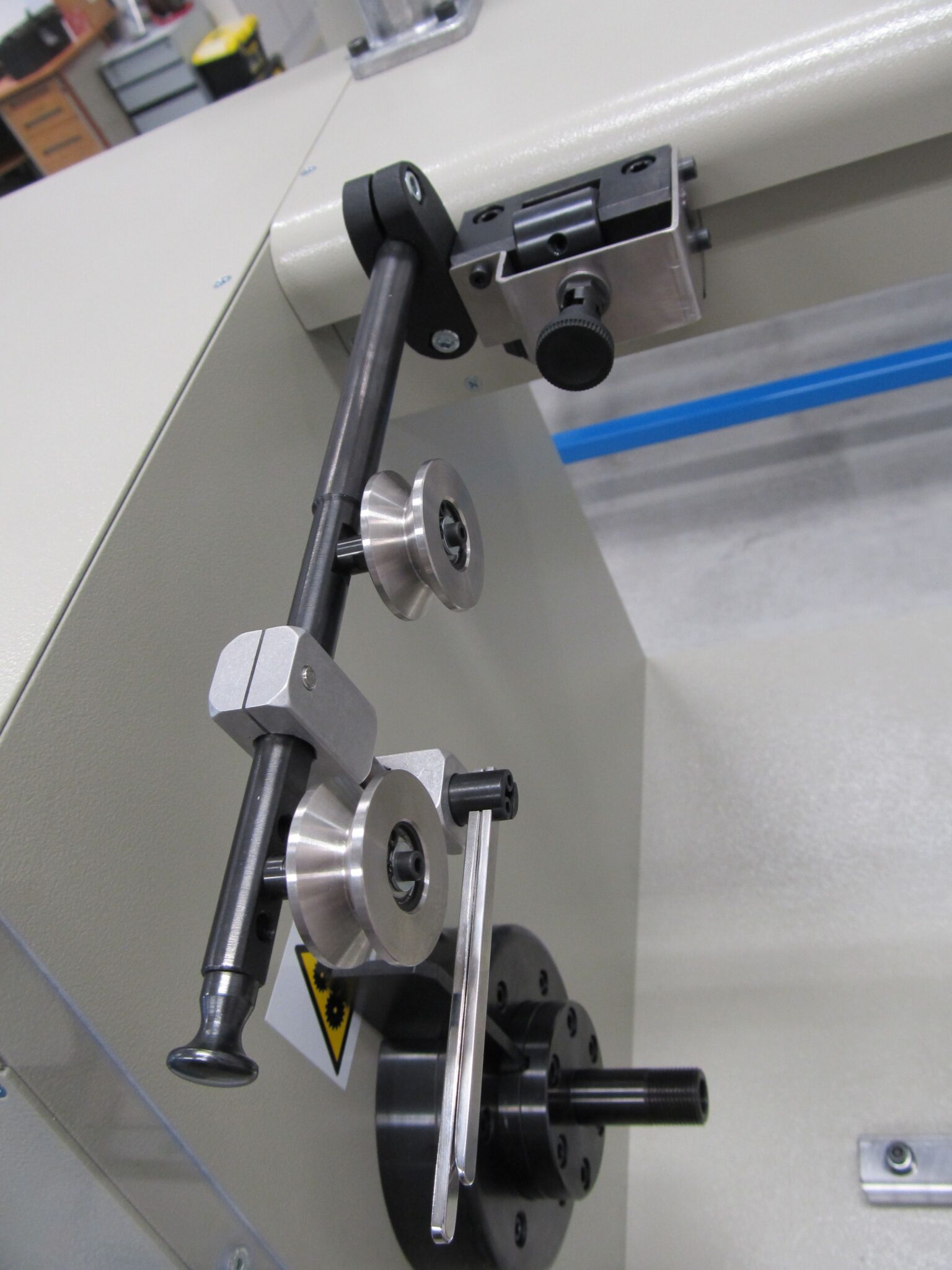

Standardowo nawijarki wyposażone są w pojedynczy prowadnik drutu. W zależności od potrzeb można urządzenie uzbroić w dodatkowe prowadniki drutu i nawijać kilka elementów jednocześnie.
Napinacze nawijarki można uzbroić w dodatkowe czujniki sygnalizujące brak drutu na szpuli lub jego zerwanie.
Przykładowe wyposażenie dodatkowe
Konik z napędem ręcznym (NCJ-4KNR), Konik z napędem pneumatycznym (NCJ-4KNP), Prowadnik drutu z precyzyjną regulacją( NCJ-PR), Standardowy prowadnik drutu (NCJ-PS), Włącznik nożny z regulacją obrotów wrzeciona (NCJ-WN).
