NBS-01 Nawijarka Biegunów Silnika

Automat NBS-01 jest 3-wrzecionową nawijarką, przewidzianą do nawijania uzwojeń silnika na określonych pakietach.

Maszyna wyposażona jest w trójosiowy manipulator posuwu XYZ prowadzący drut oraz w ramię 6-cio osiowego robota przemysłowego marki KUKA, który przenosi pakiety biegunów silnika z gniazd wymiany do wrzecion nawojowych i odwrotnie.

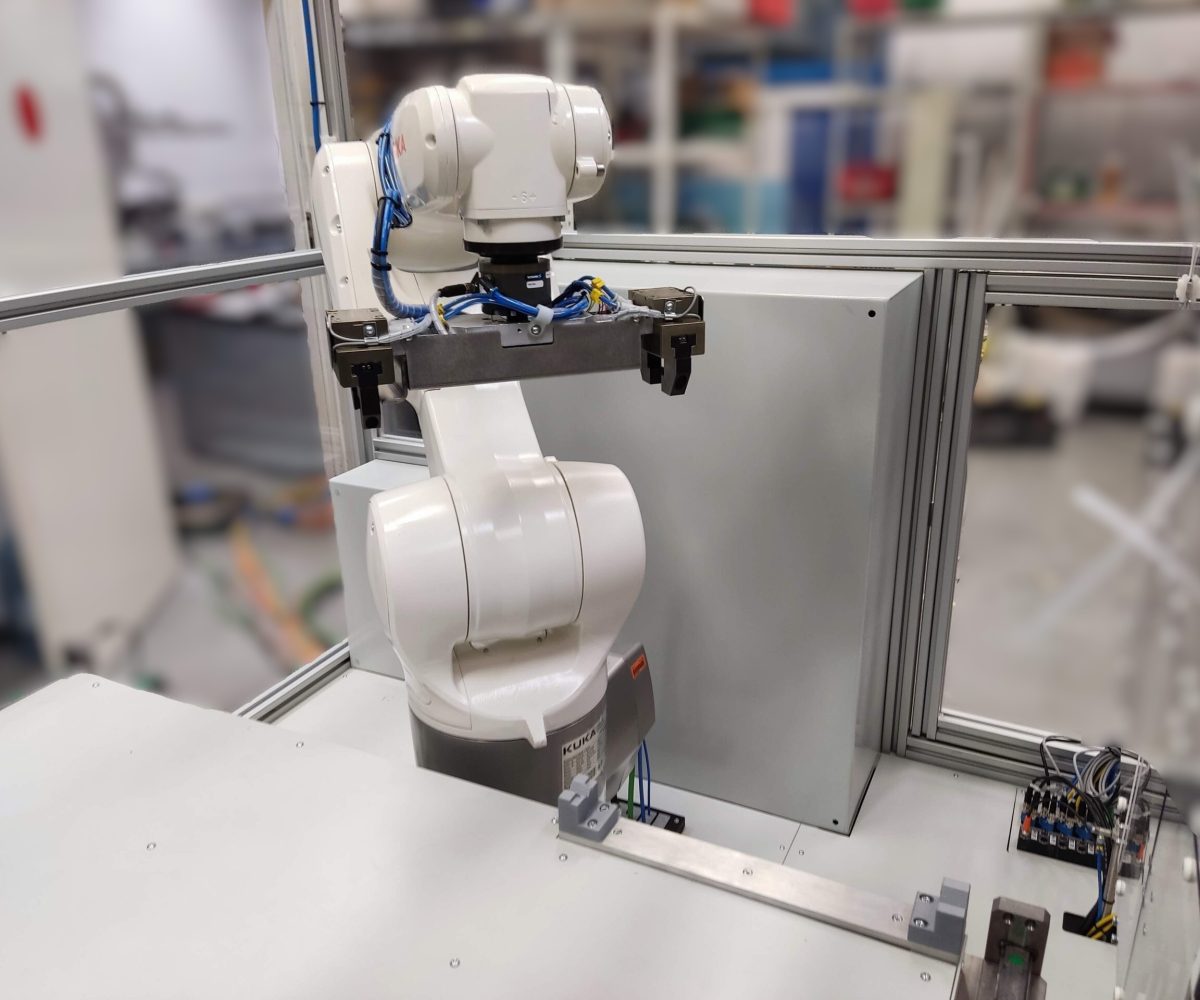

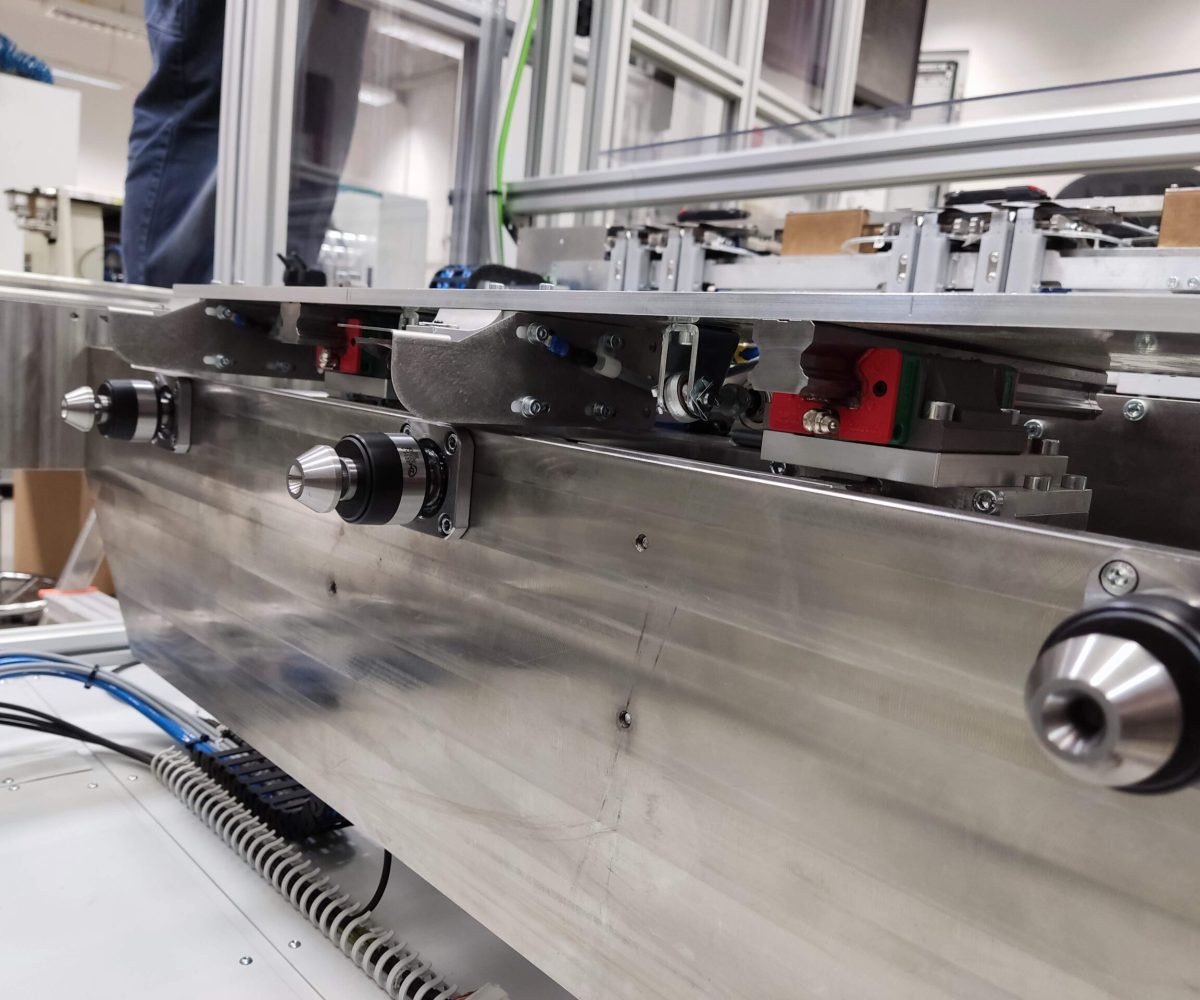

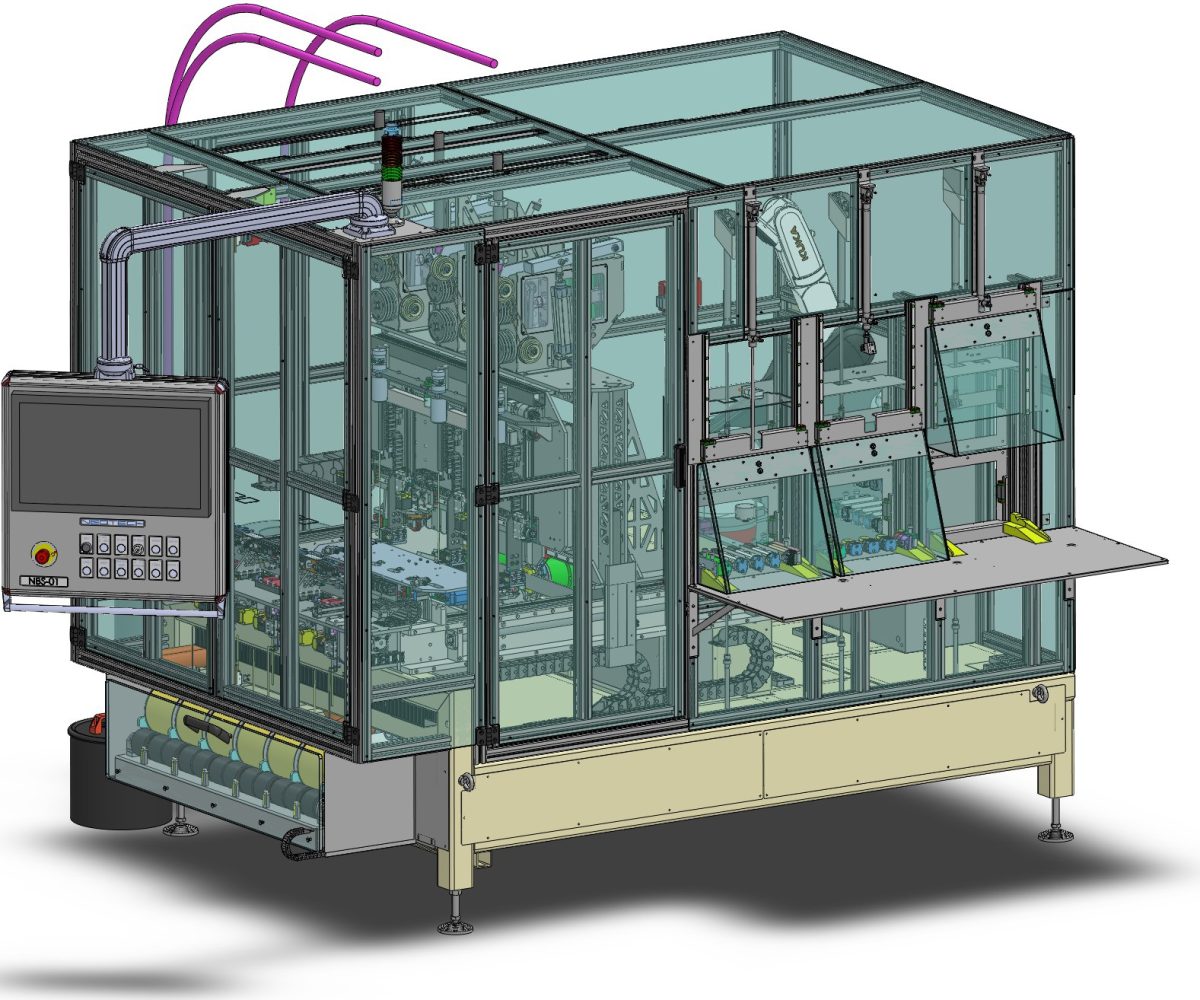

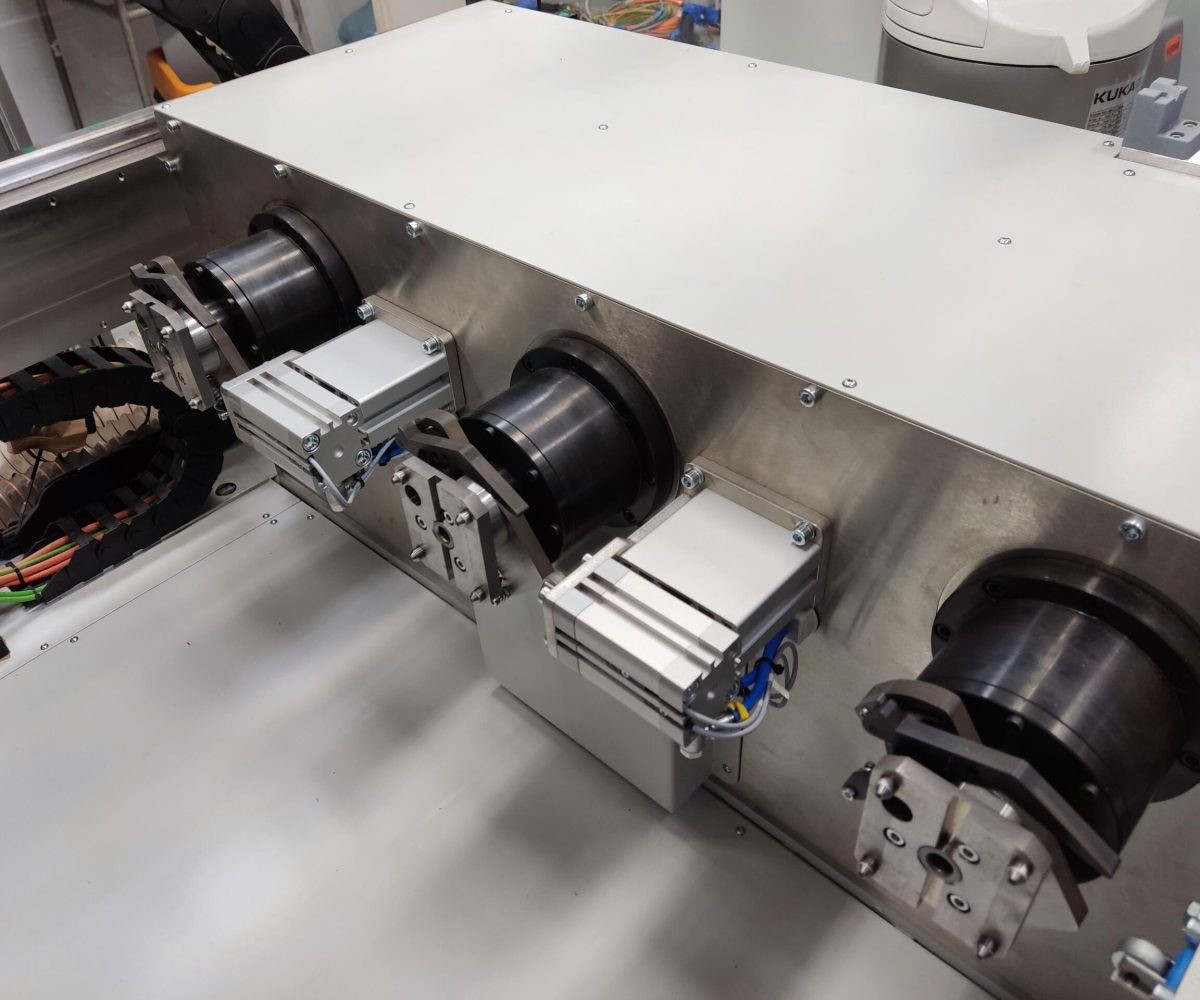

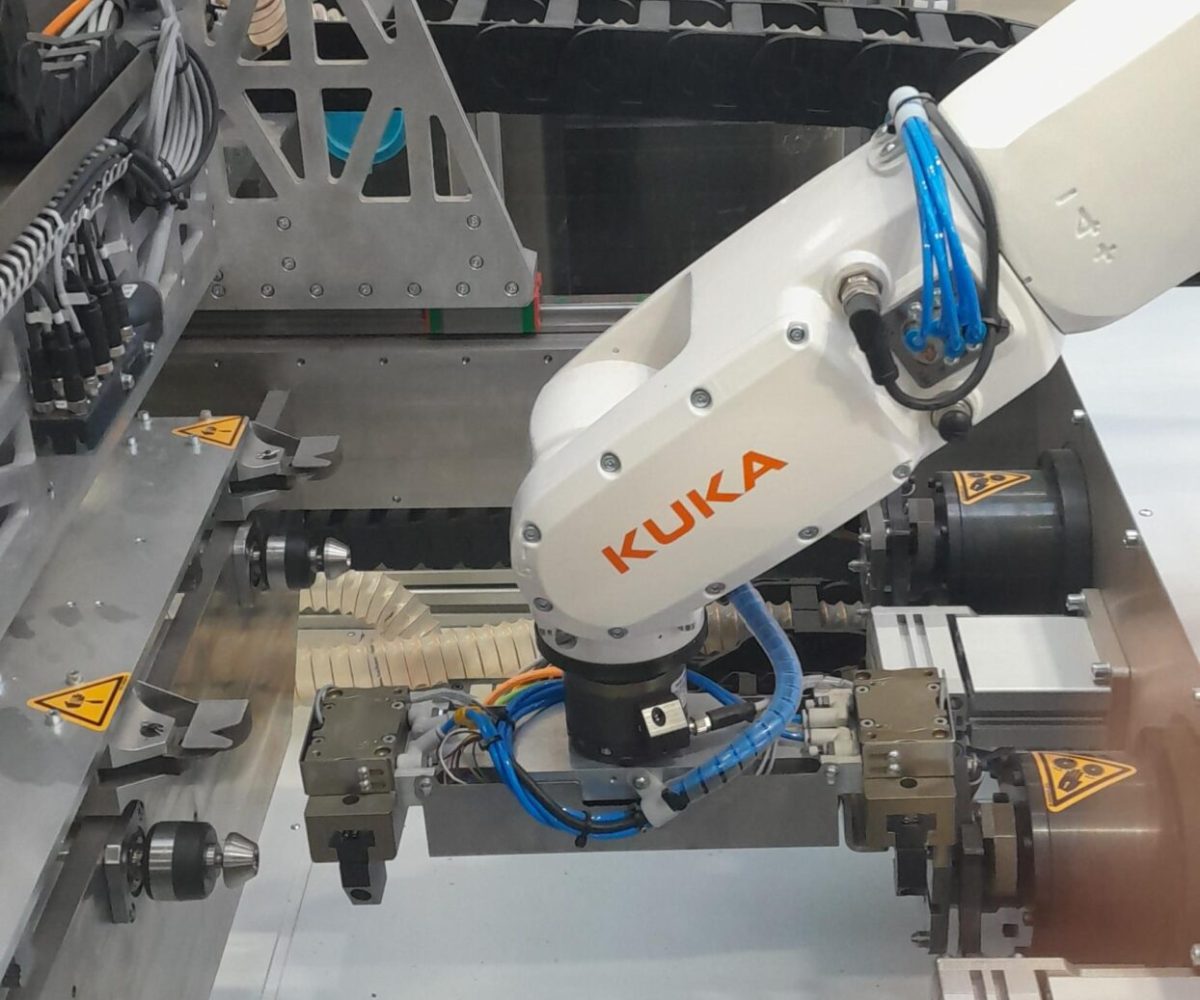

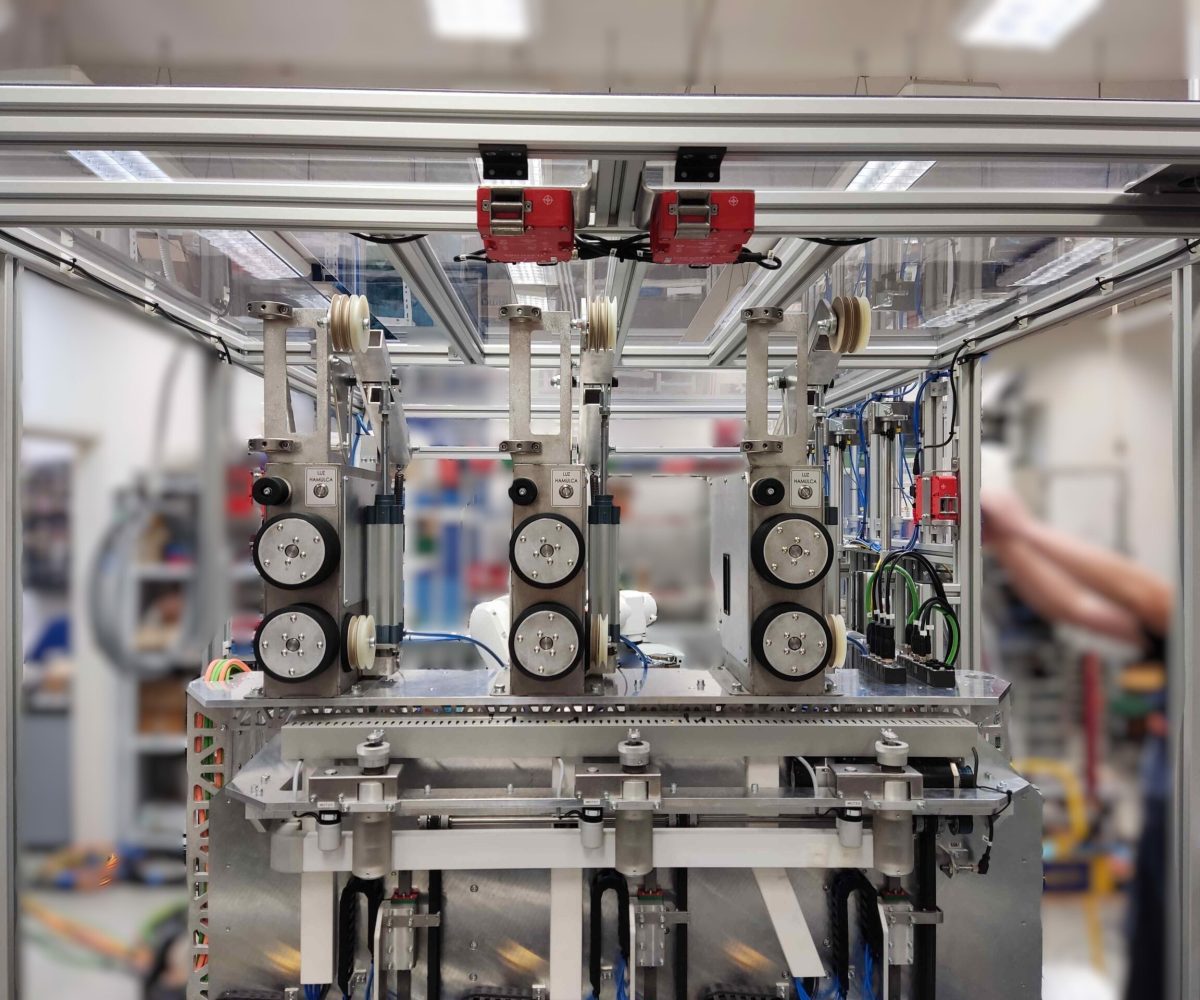

Zdjęcia maszyny:

Zobacz film i artykuł prezentujący maszynę:

     Maszyna typu NBS-01 jest 3-wrzecionową nawijarką, przewidzianą do stosowania w warunkach przemysłowych.

     W skład NBS-01 wchodzą napinacze drutu, zaczyszczarki izolacji drutu, zespół nożyc ucinających wyprowadzenia biegunów silnika, podajnik koszulek izolacyjnych oraz magazyn na szpule z koszulkami izolacyjnymi.

     Maszyna pracuje w trybie pracy cyklicznej, po inicjacji przez naciśnięcie przycisku START oraz po potwierdzeniu przyciskiem uzbrojenia gniazd załadunkowych w pakiety biegunów silnika do nawinięcia, wykonuje zaprogramowany cykl nawijania pakietów biegunów silnika po czym zwraca do gniazd załadunkowych nawinięte pakiety biegunów silnika.

Parametr
NBS-01
Liczba wrzecion
3
Rozstaw osi wrzecion
310 mm
Moment na 1 wrzeciono
10 Nm
Sterowanie
PLC Omron NJ501-1400
Zalecana średnica drutu
0,4 ÷ 1,7 mm
Max prędkość nawijania
8000 obr/min
Wymiary (D × S × W [m])
2,5 × 1,7 × 2,7
Masa
1800 kg
Zasilanie
400/230 V / 50 Hz
Moc pobierana
10 kVA
Zasilanie pneumatyczne z sieci
0,6 MPa
Pobór powietrza
8 Nl/cykl
