APG-01
Automat Pomiarowo-Pakujący
Urządzenie pomiarowo-pakujące typ APG-01 umożliwia automatyczne sprawdzanie i pakowanie do taśmy elementów elektronicznych i innych podobnych produktów.
Automat został wykonany w oparciu o moduł zamykający taśmą samoprzylepną blister z urządzenia UPG-10.

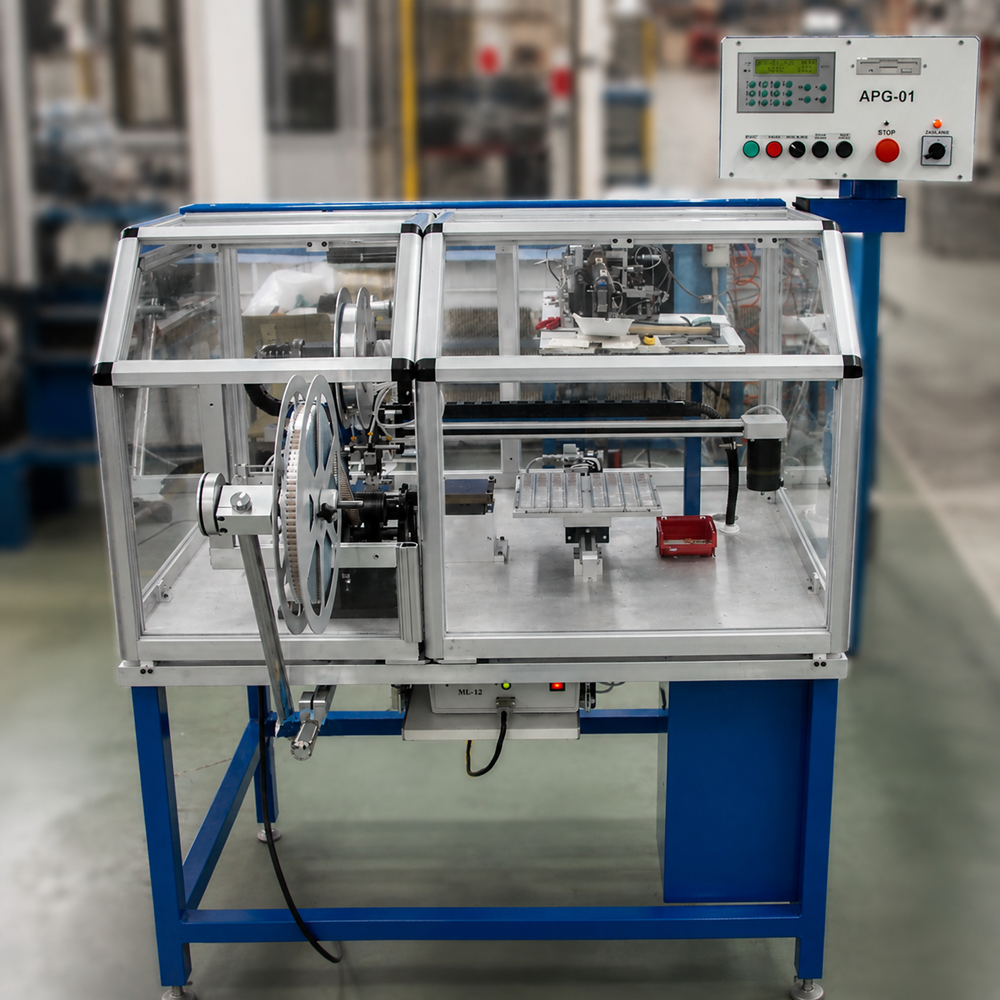

Zdjęcia maszyny:
Wyroby z maszyny:
Dzięki zastosowaniu wymiennych elementów chwytających i bazujących możliwe jest sprawdzanie i pakowanie elementów z szerokiego asortymentu. Chwytak może być wyposażony w głowicę z przyssawką lub chwytak mechaniczny.
APG-01 wyposażono w ruchomy stolik XY, na którym ustawia się palety z elementami. Urządzenie automatycznie pobiera elementy z palety, dokonuje pomiaru indukcyjności i rezystancji dławika w stacji kontroli. Stacja ta współpracuje z niezależnym układem pomiarowym, który zgłasza kontrolerowi urządzenia czy element jest dobry czy nie. Element dobry jest przenoszony do zapakowania, niewłaściwy odrzucany. Urządzenie jest programowalne, umożliwia tworzenie dowolnych algorytmów pracy.
Parametry techniczne Automatu Pakującego APG-01:
| Parametr | APG-01 |
|---|---|
| Minimalna szerokość taśmy | 8 mm |
| Maksymalna szerokość taśmy | 56 mm |
| Perforacja taśmy: Raster Średnica otworu |
4 mm Ø 1,5 mm |
| Czas cyklu | ~ 4 s |
| Wymiary (Dł. × Szer. × Wys.) [m] | 1,6 x 1,1 x 1,6 |
| Masa | 120 kg |
| Zasilanie elektryczne | 230 V, 50 Hz |
| Moc pobierana | < 0,5 kVA |
| Zasilanie pneumatyczne | Sprężone powietrze 0,6 MPa |
