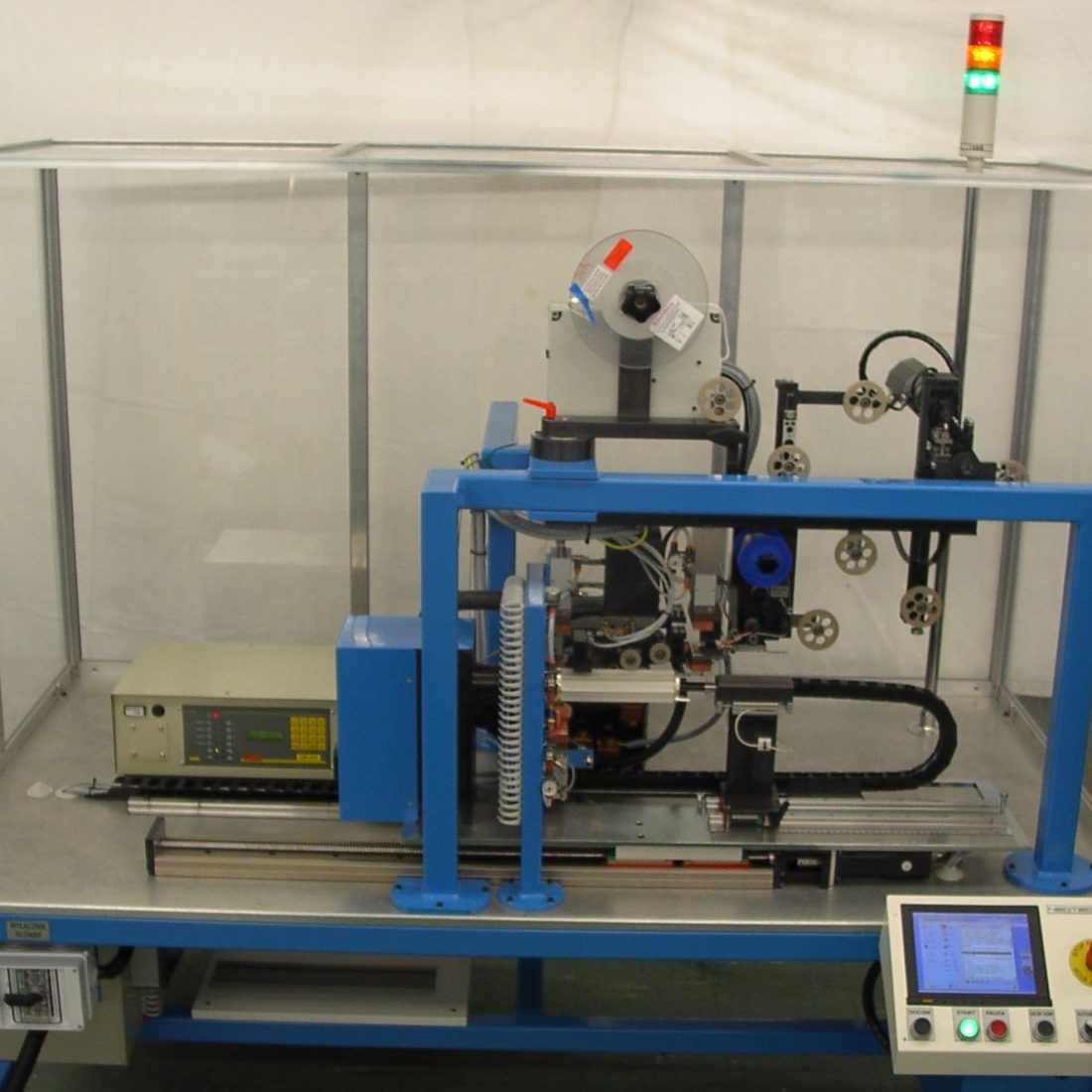

Maszyna NBW-02 służy do nawijania taśmy srebrnej na porcelanowe wsporniki bezpieczników wysokonapięciowych. Maszyna pozwala na nawijanie taśmy na wsporniki w zakresie długości od 170 do 519 mm i o czterech średnicach: 10, 25, 36 i 52 mm.

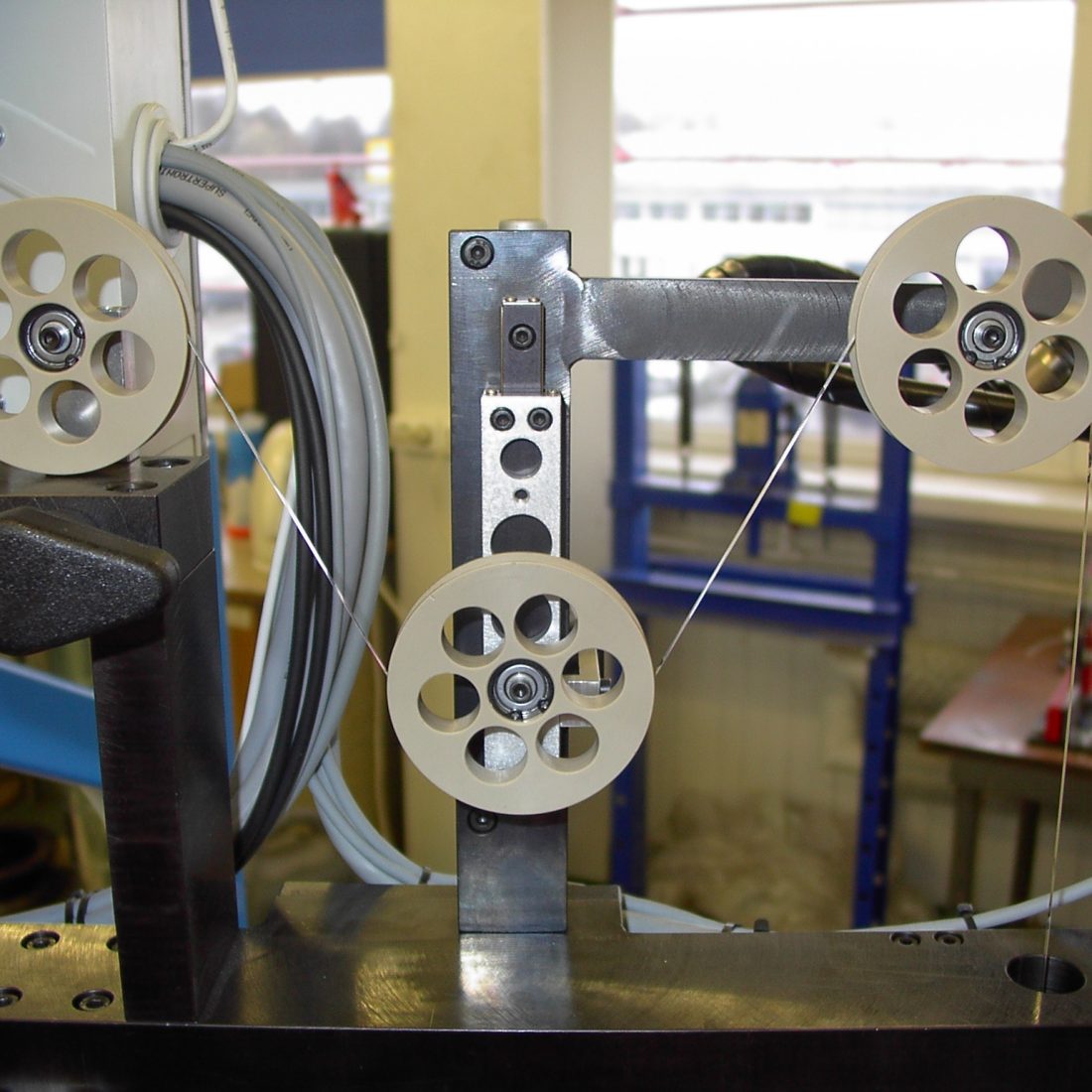

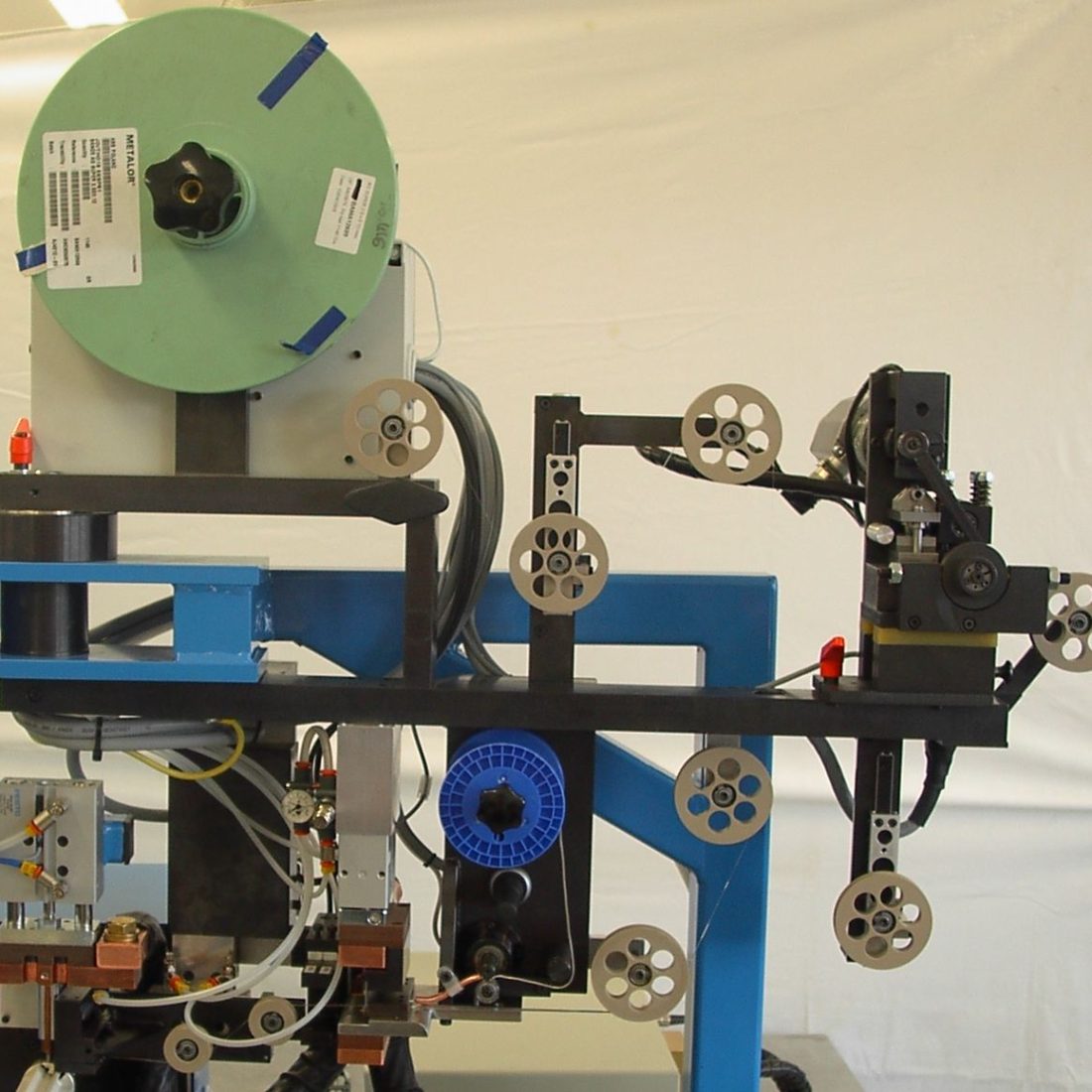

Maszyna wyposażona jest w wymienne zespoły karbujące, dla szerokości taśmy 2,5 mm i 5 mm. Taśma prowadzona jest przez wykrojnik, w którym wykrawane są przewężenia i parę kół karbujących, które wykonują na taśmie karb w środku odcinka pomiędzy przewężeniami.

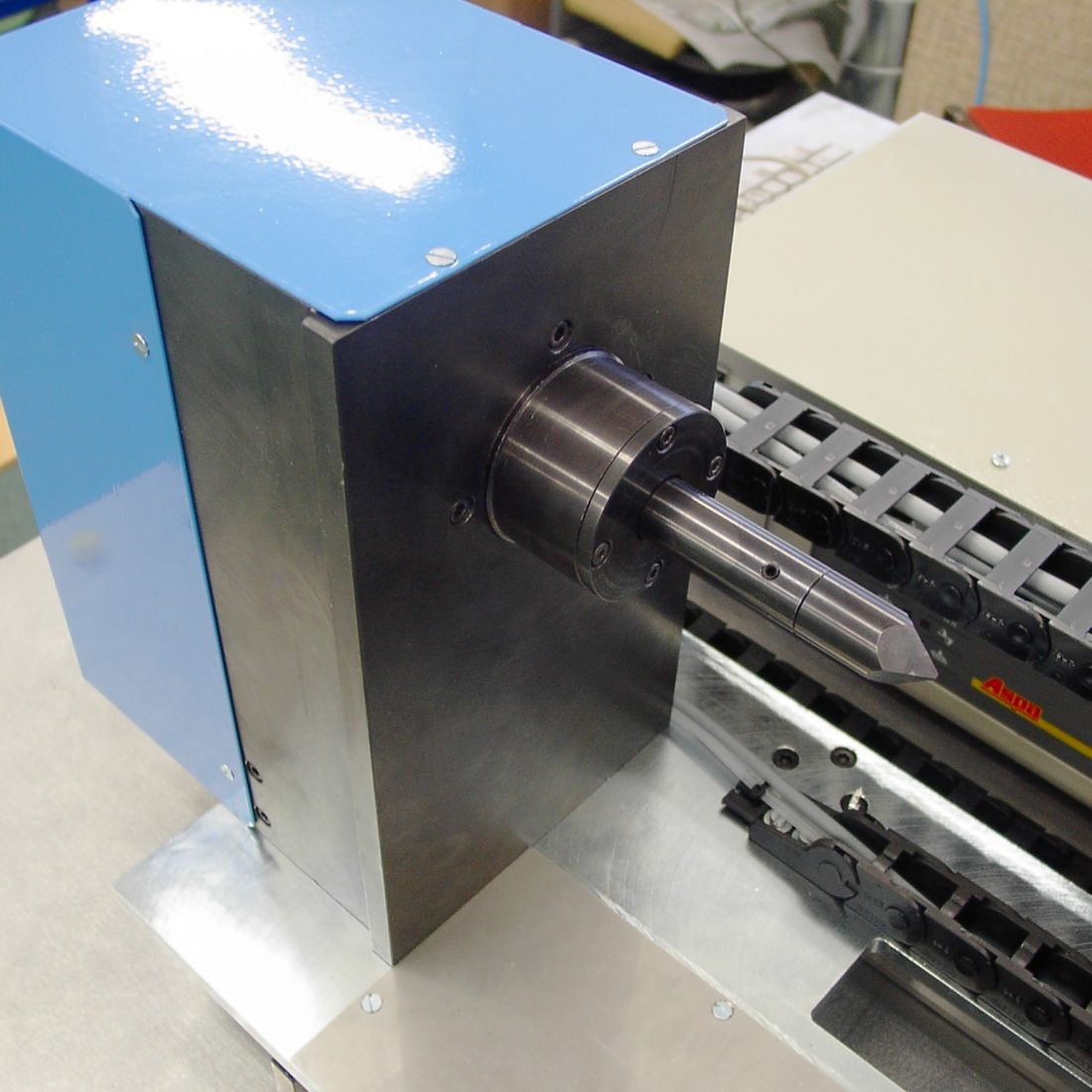

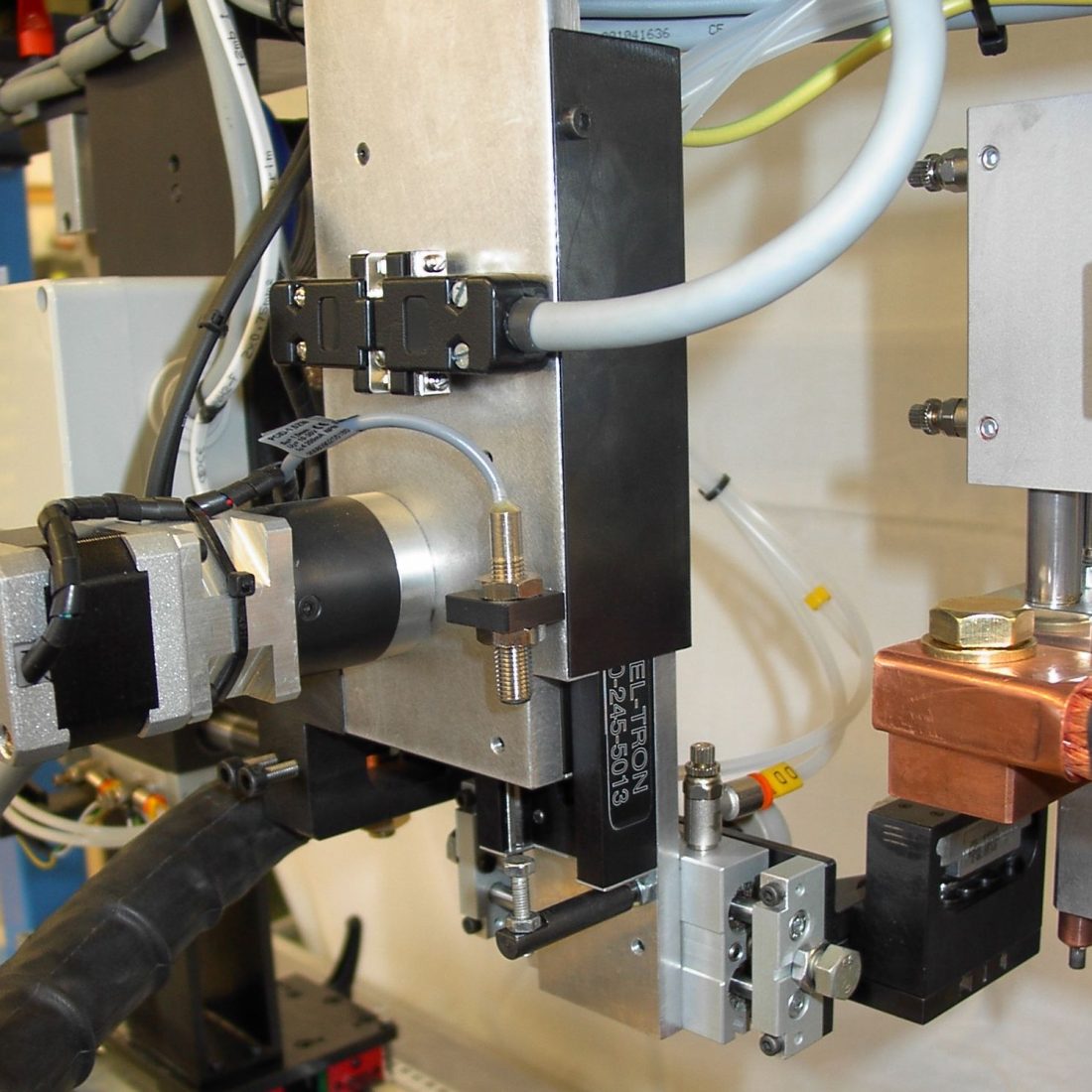

Wspornik bezpiecznika mocowany jest między trzpieniem wrzeciona a obrotowym kłem w zespole konika. Po zabazowaniu następuje zgrzanie drutu z pierwszym okuciem wspornika po czym rozpoczyna się nawijanie. Budowa urządzenia umożliwia zmianę kąta nawijania taśmy na wspornik w zakresie od 0 do 90° oraz złożony ruch zespołu wrzeciona i manipulatora zapewniającego posuw w trakcie nawijania. Gwarantuje to nawinięcie na wspornik taśmy topikowej o odpowiedniej długości i pod kątem zgodnym z wymaganiami technologicznymi. Po nawinięciu odbywa się drugie zgrzewanie, po którym drut jest urywany. Cykl nawijania może być powtarzany.
Parametr | NBW-02 | |||
Wymiary (D × S × W [m]) | 1,9 × 1 × 1,99 | |||
Masa | ~400 kg | |||
Zasilanie | 400 V / 50 Hz | |||
| Max. impulsowy pobór mocy (1 s) | 80 kVA | |||
| Max. uśredniony pobór mocy (1 min) | 1 kVA | |||
| Zasilanie pneumatyczne z sieci | 0,6 MPa | |||
| Pobór powietrza | 16 Nl/min | |||
| Emitowany hałas | 76 dB | |||
