Urządzenie NBW–01 to maszyna służąca do nawijania drutu topikowego na porcelanowe wsporniki bezpieczników wysokonapięciowych.

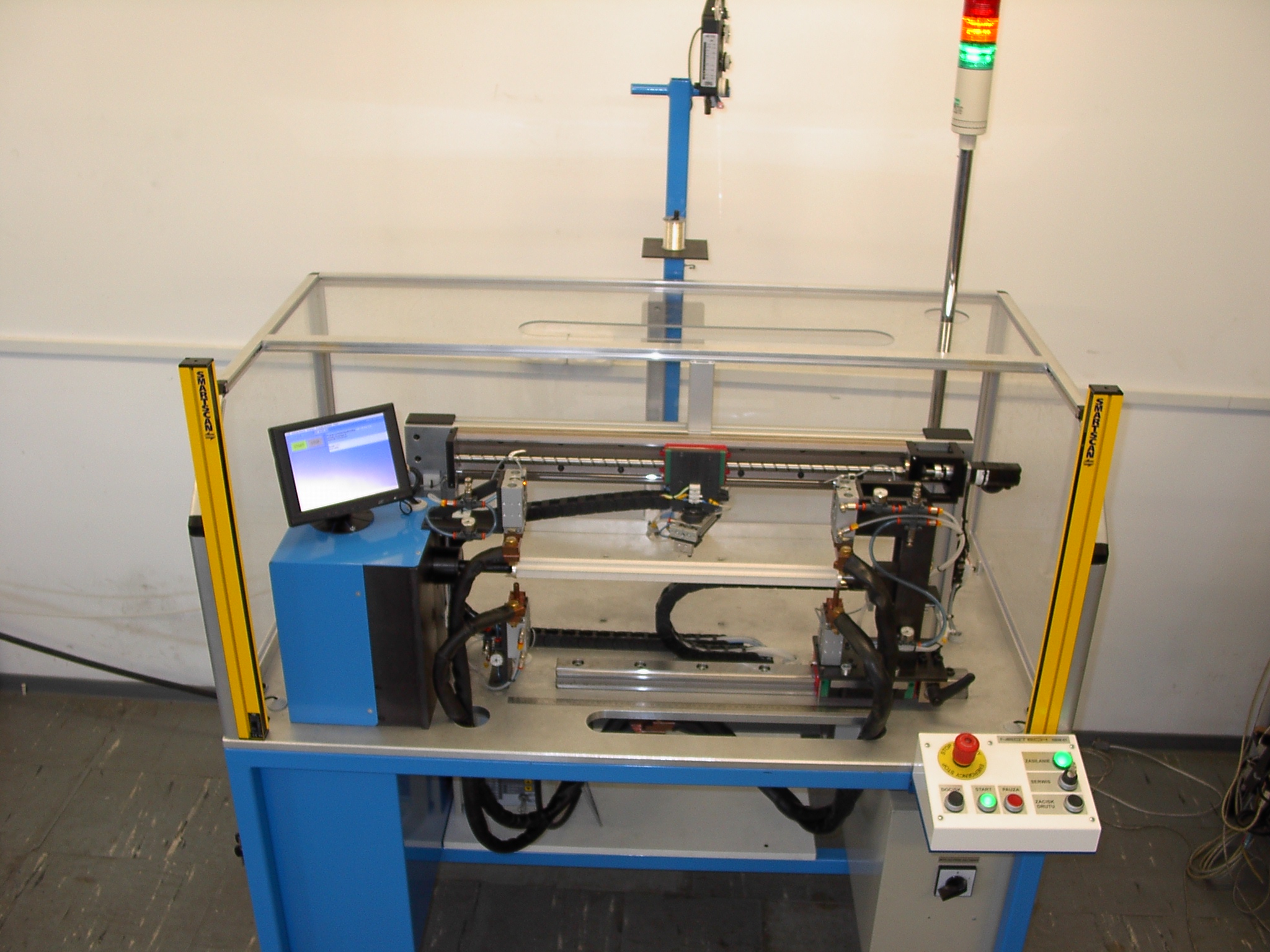

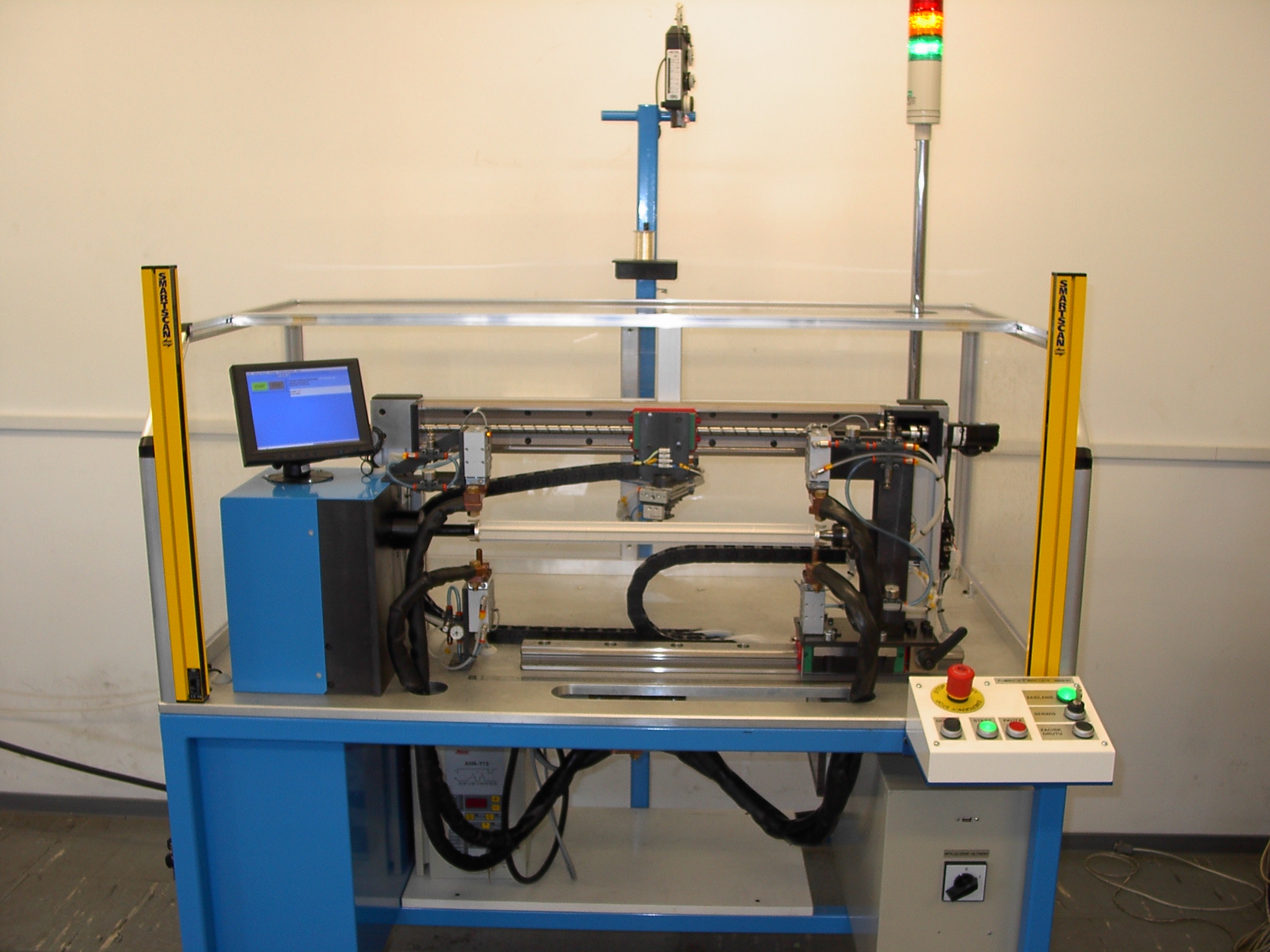

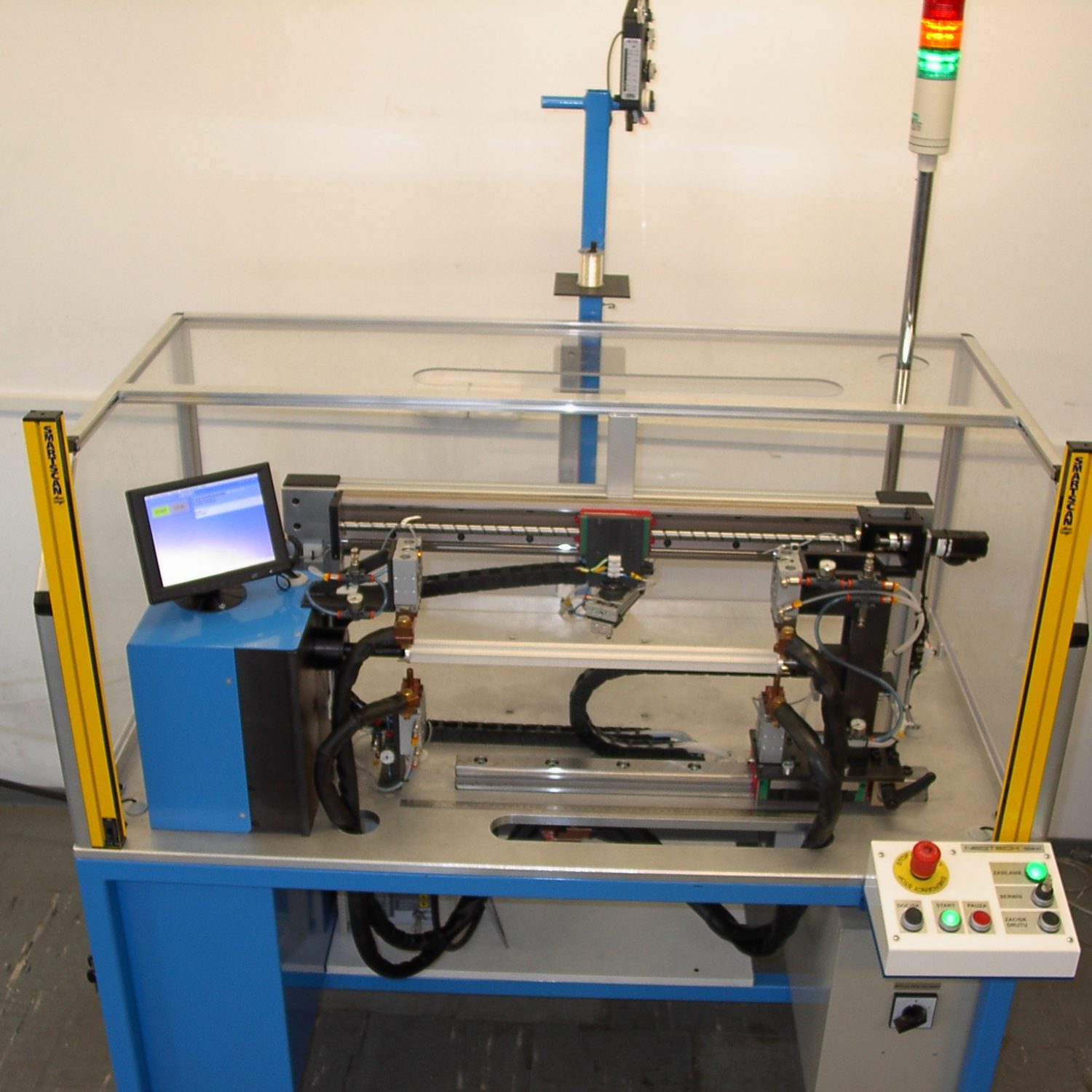

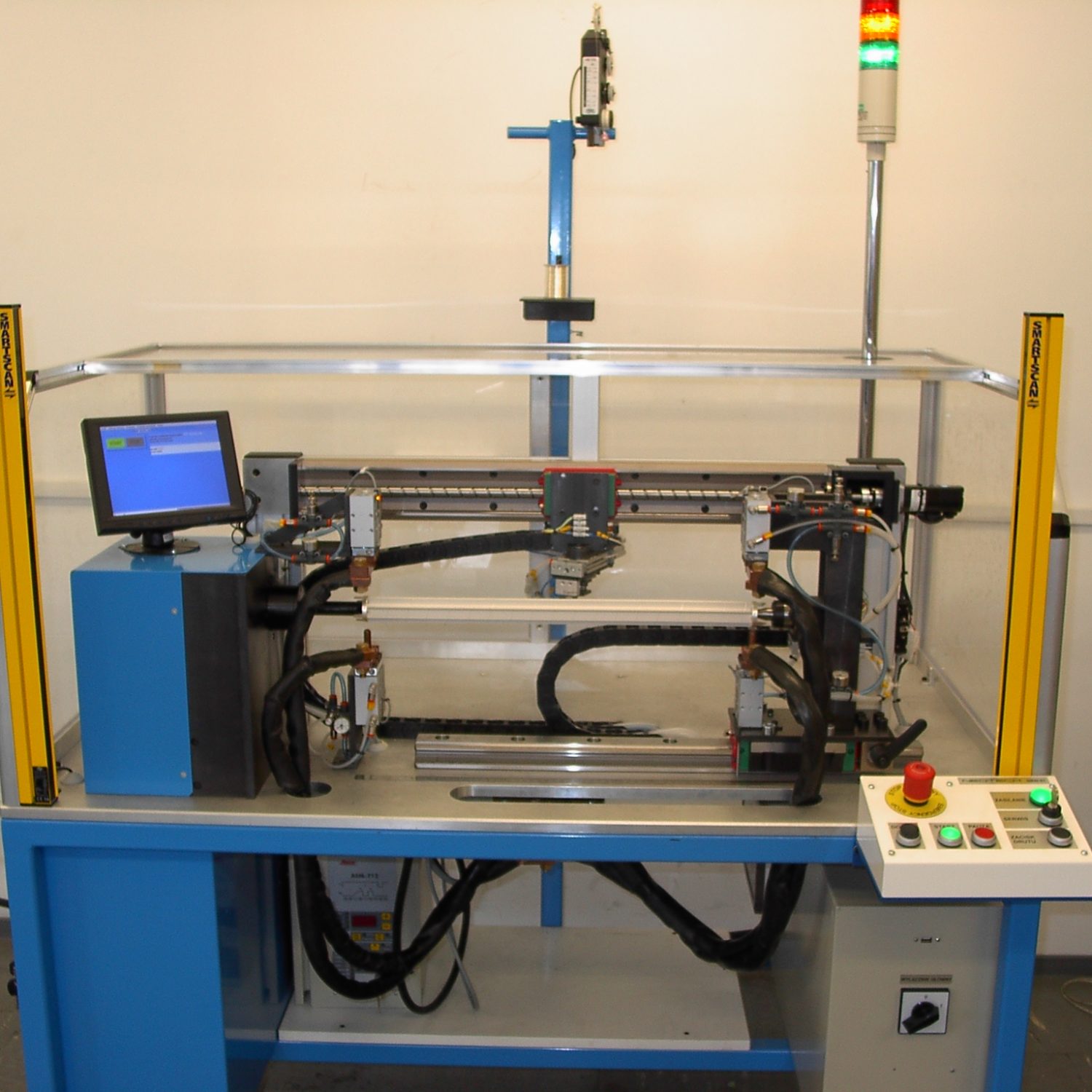

Zdjęcia maszyny:
URZĄDZENIE NBW-01
Opis
Maszyna pozwala na nawijanie drutu na wsporniki w zakresie długości od 170 do 515 mm i o dwóch średnicach: 25 i 36 mm.
Wspornik bezpiecznika mocowany jest między trzpieniem wrzeciona a obrotowym kłem w zespole konika. Po zabazowaniu następuje zgrzanie drutu z pierwszym okuciem wspornika po czym rozpoczyna się nawijanie.

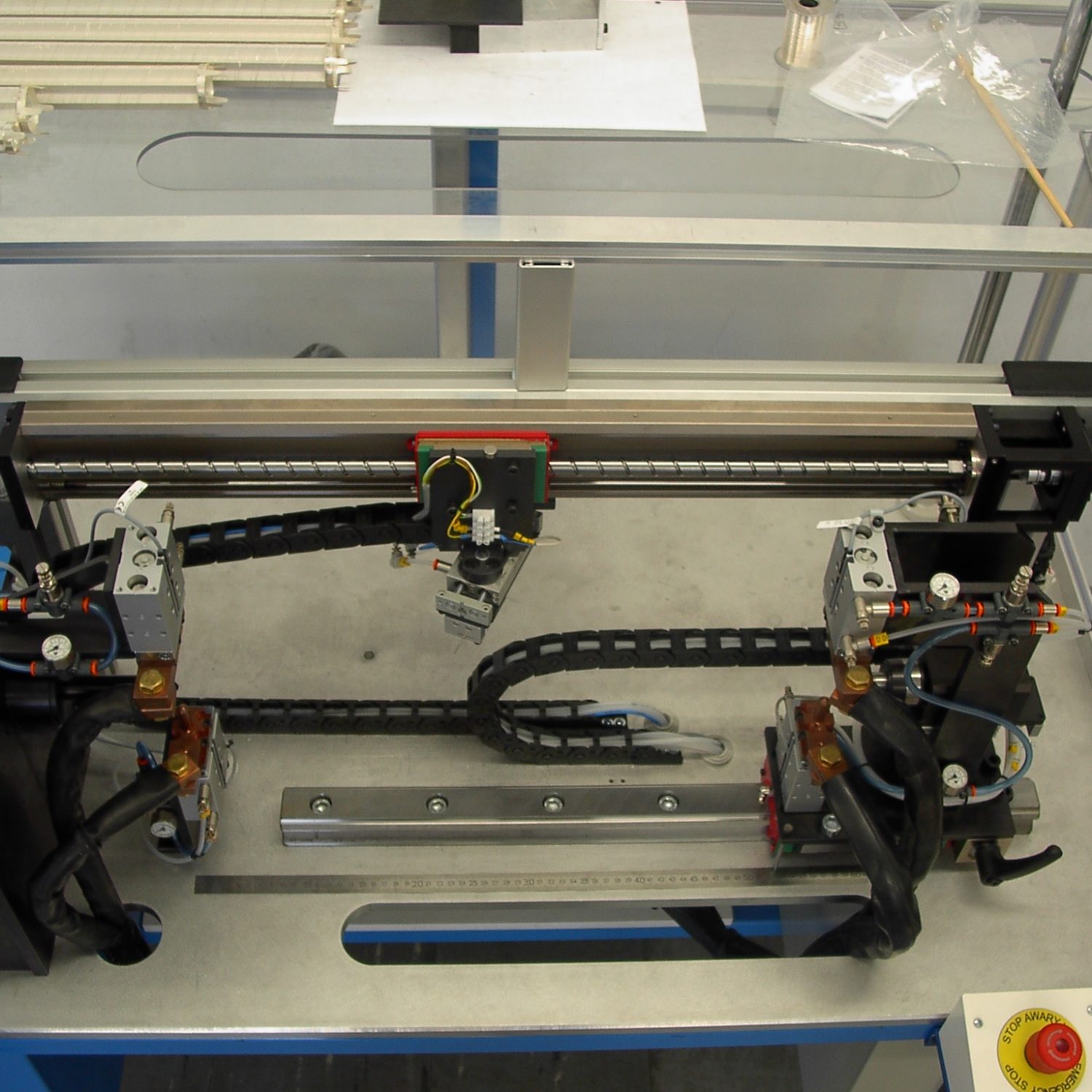

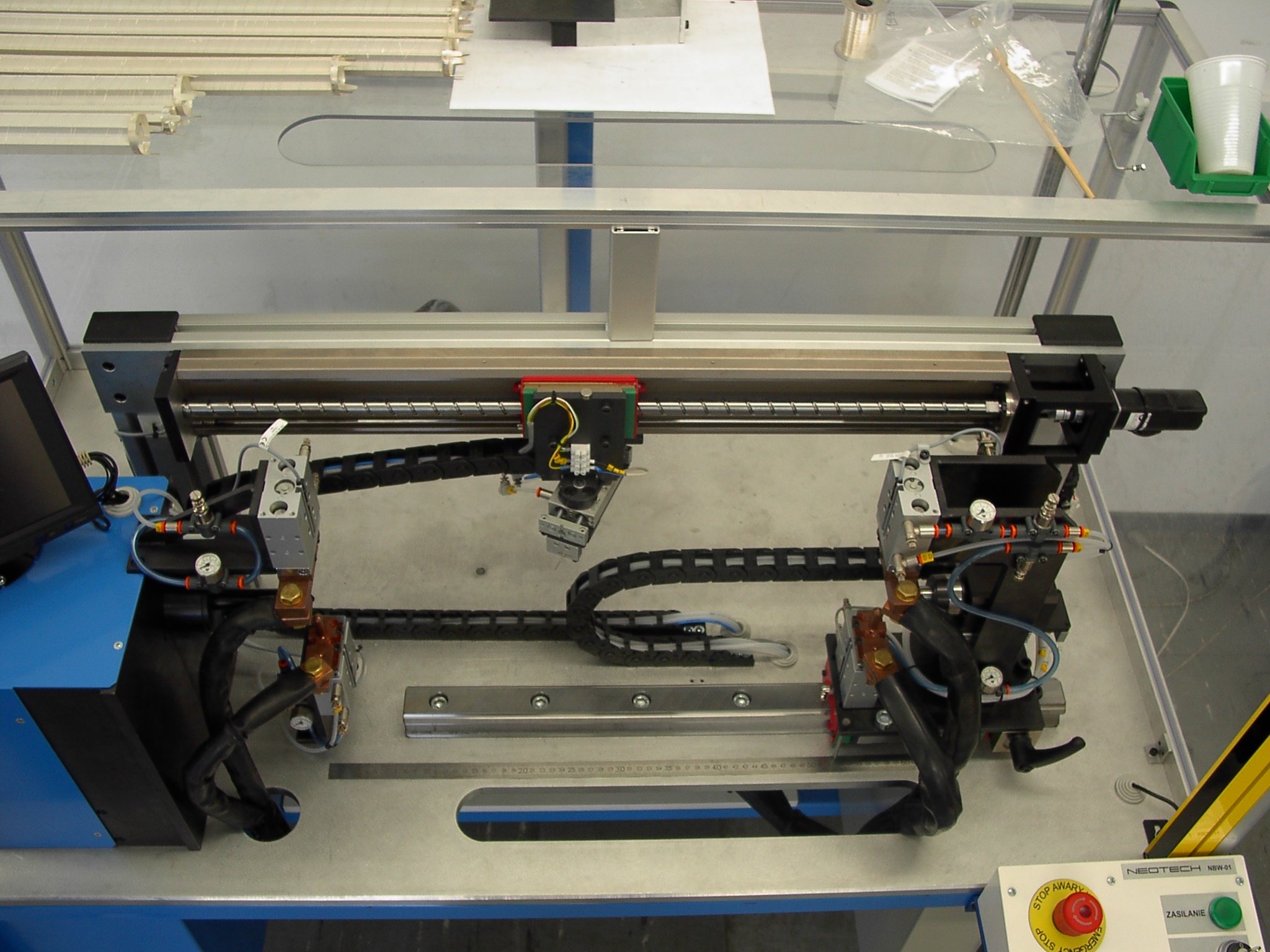

Budowa urządzenie umożliwia złożony ruch zespołu wrzeciona i manipulatora zapewniającego posuw w trakcie nawijania. Gwarantuje to nawinięcie na wspornik drutu topikowego o odpowiedniej długości zgodnej z wymaganiami technologicznymi. Po nawinięciu odbywa się drugie zgrzewanie, po którym drut jest urywany. Cykl nawijania może być powtarzany.

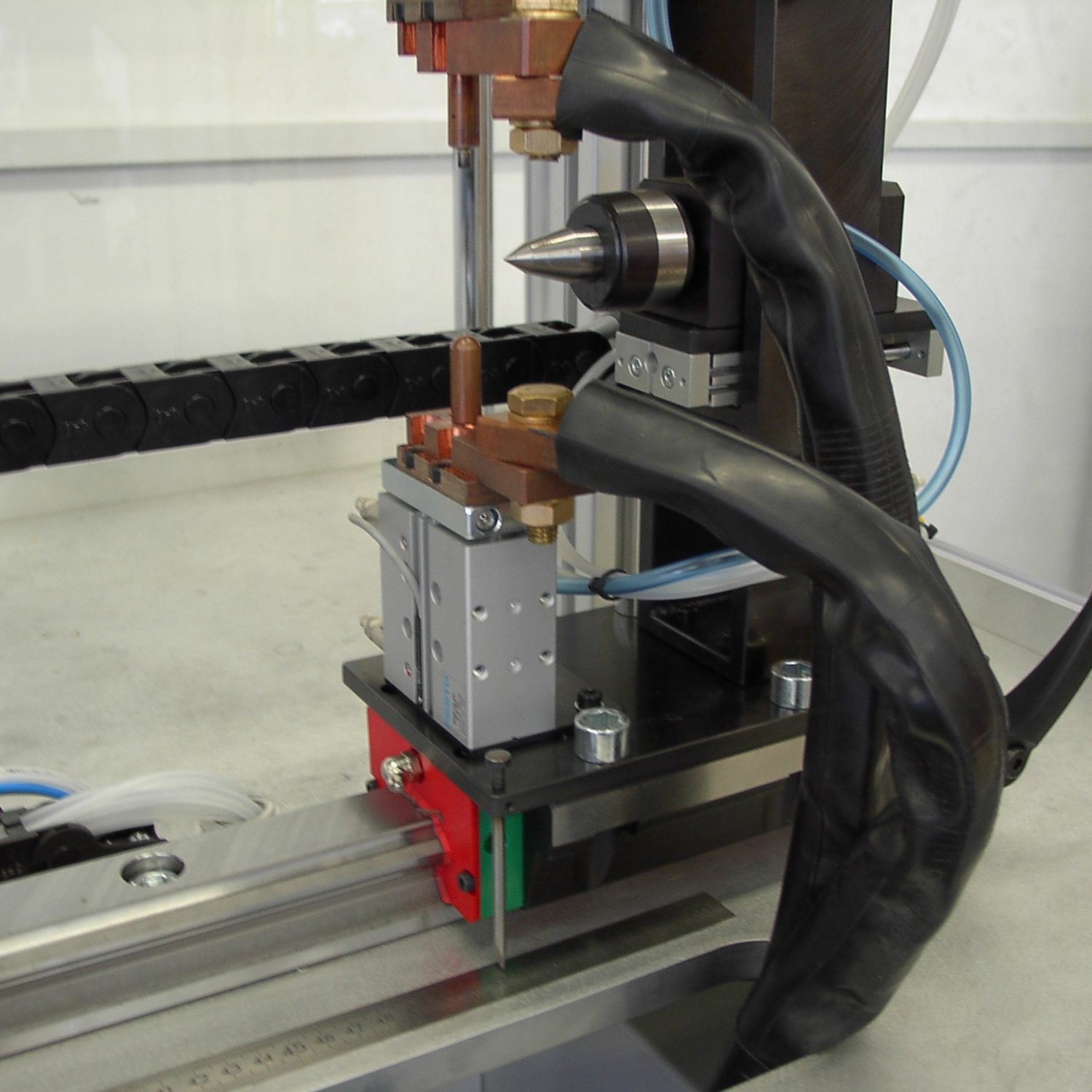

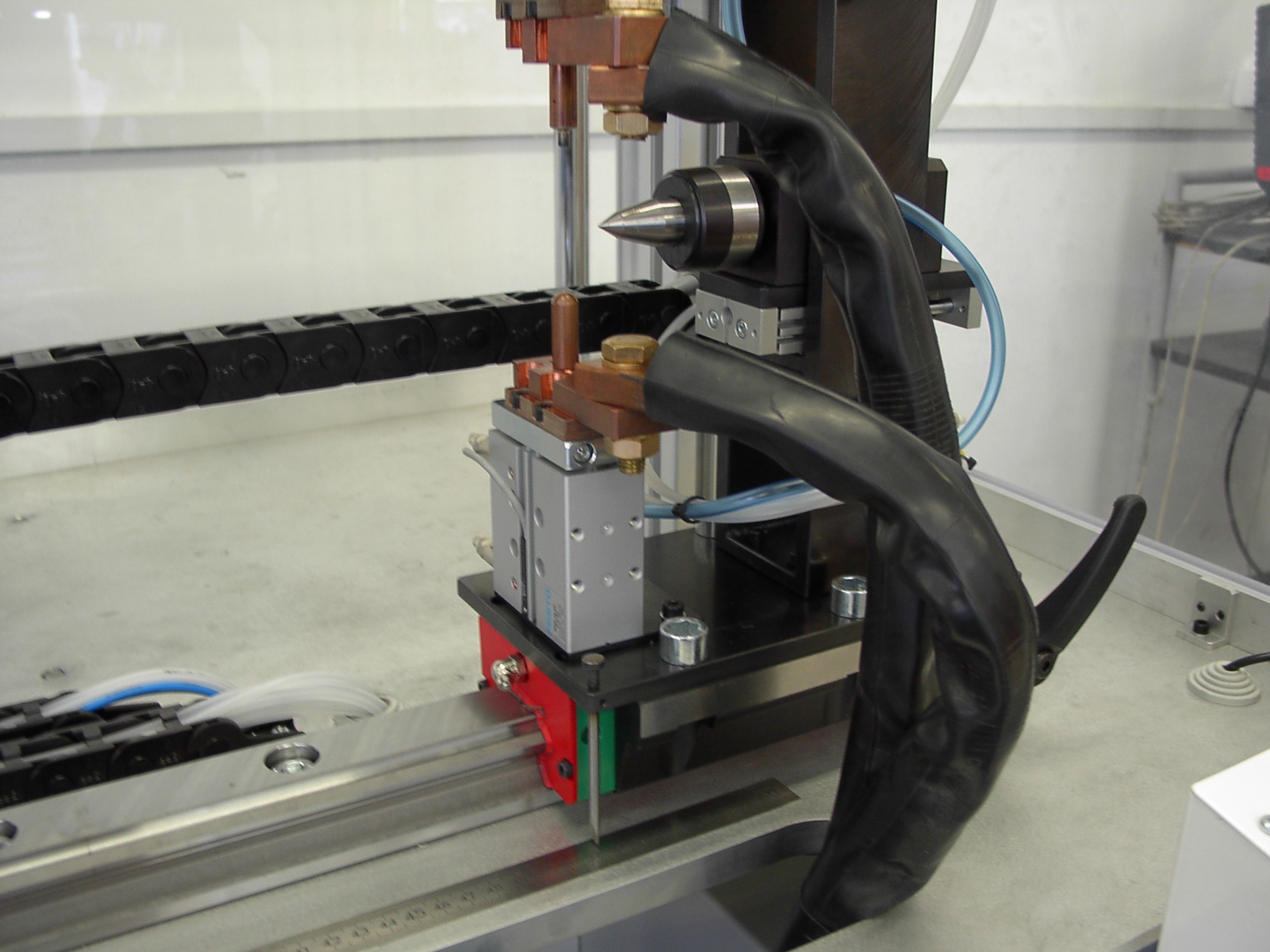

Maszyna wyposażona jest w zgrzewarkę rezystancyjną i dwie pary elektrod. Jedna z par jest stała, druga zaś jest umieszczona na zespole konika. Dzięki temu możliwe jest nawijanie wielu długości wsporników zmieniając tylko położenie konika.
Parametry techniczne
Parametr | Jednostka miary | Wartość |
Długość x szerokość x wysokość | [mm] | ~1350 x ~1000 x ~2000 |
Masa | [kg] | ~200 |
Sterowanie | PC/104; Windows XP Embedded | |
Napięcie zasilania/częstotliwość prądu | [V/Hz] | 400/50 |
Maksymalny pobór mocy | [kVA] | 6 |
Zasilanie pneumatyczne z sieci | [MPa] | 0,6 |
Pobór powietrza | [Nl/min] | ~15 |
Zabezpieczenie przed porażeniem | Samoczynne wyłączenie zasilania | |
Emitowany hałas | [dB] | <70 |
