Nawijarki jednowrzecionowe typu NCJ-2X są uniwersalnymi maszynami do nawijania elementów na jednym wrzecionie.
Przystosowane są do przemysłowej produkcji detali w ilościach od pojedynczych sztuk (produkcja prototypowa) do wielu-dziesięciu tysięcy (produkcja krótko- i średnioseryjna).

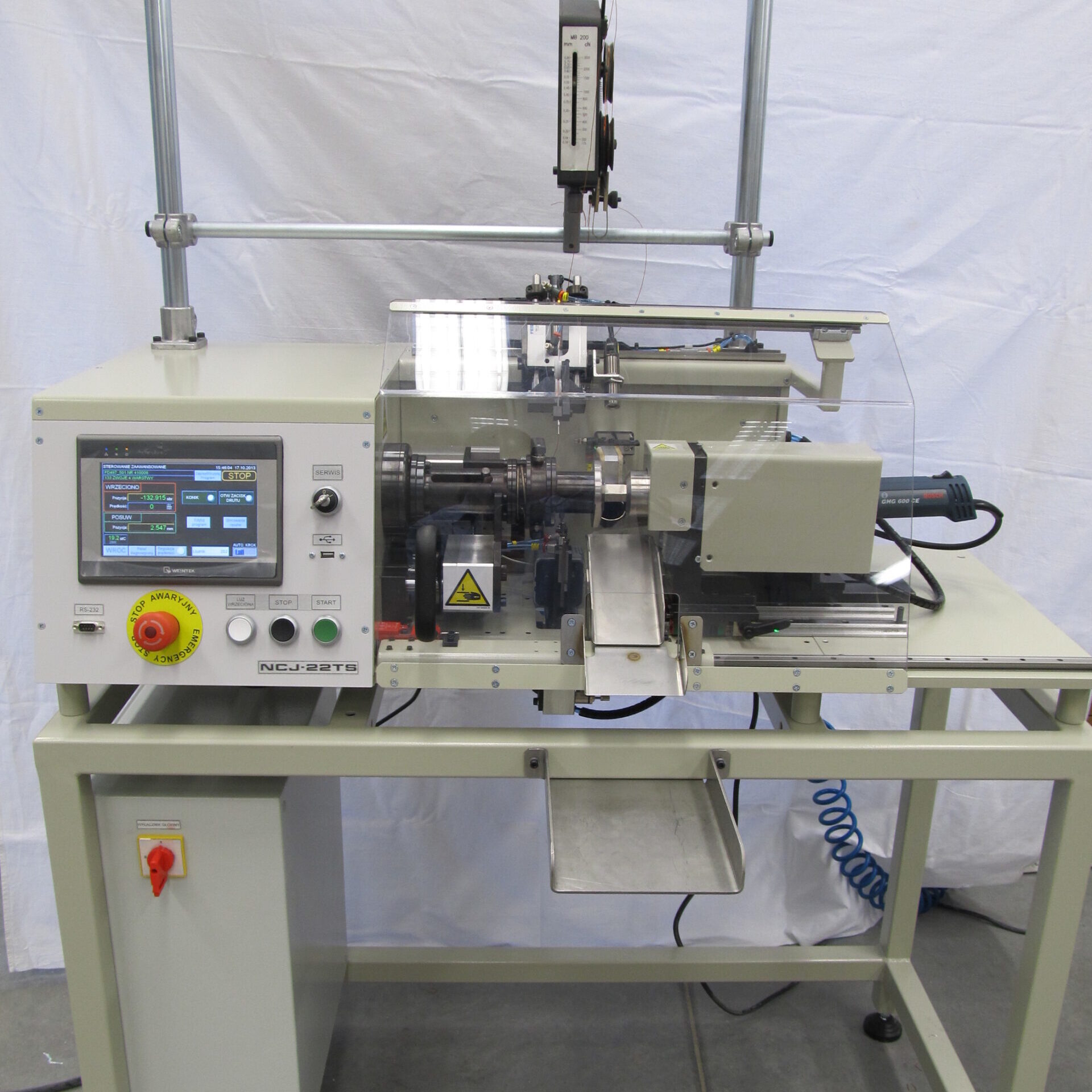

Zdjęcia maszyny:

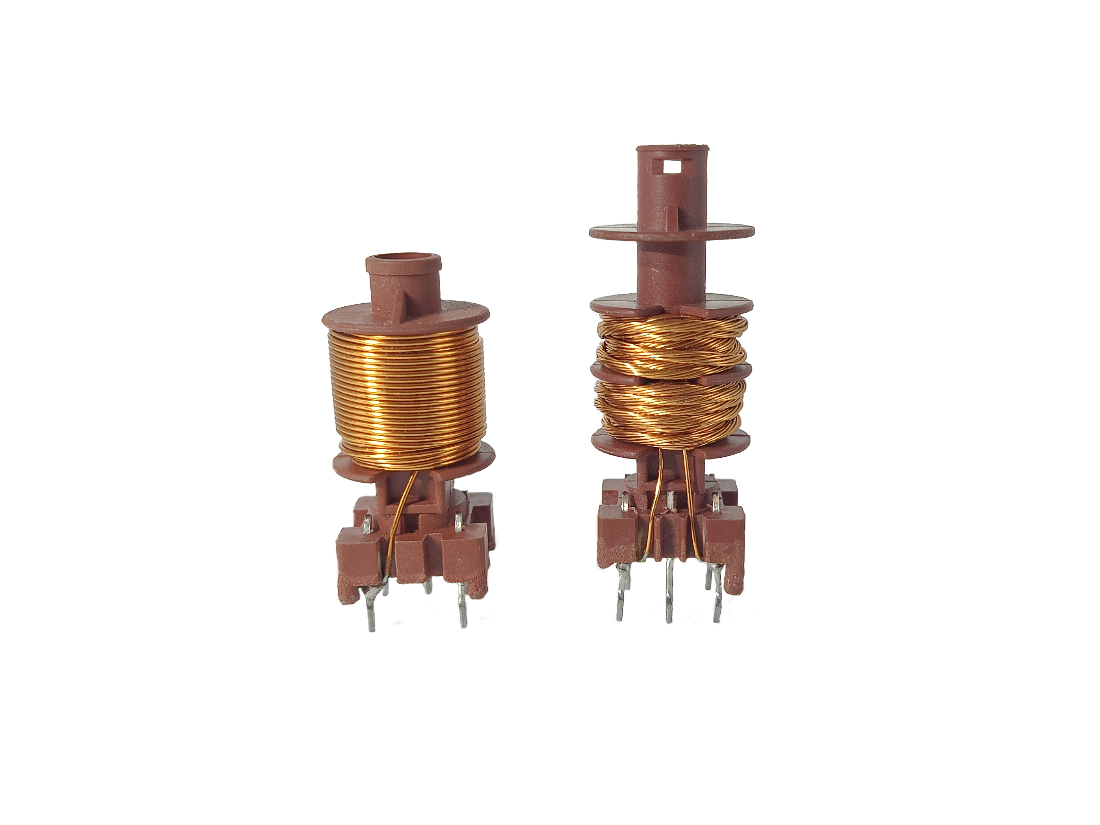

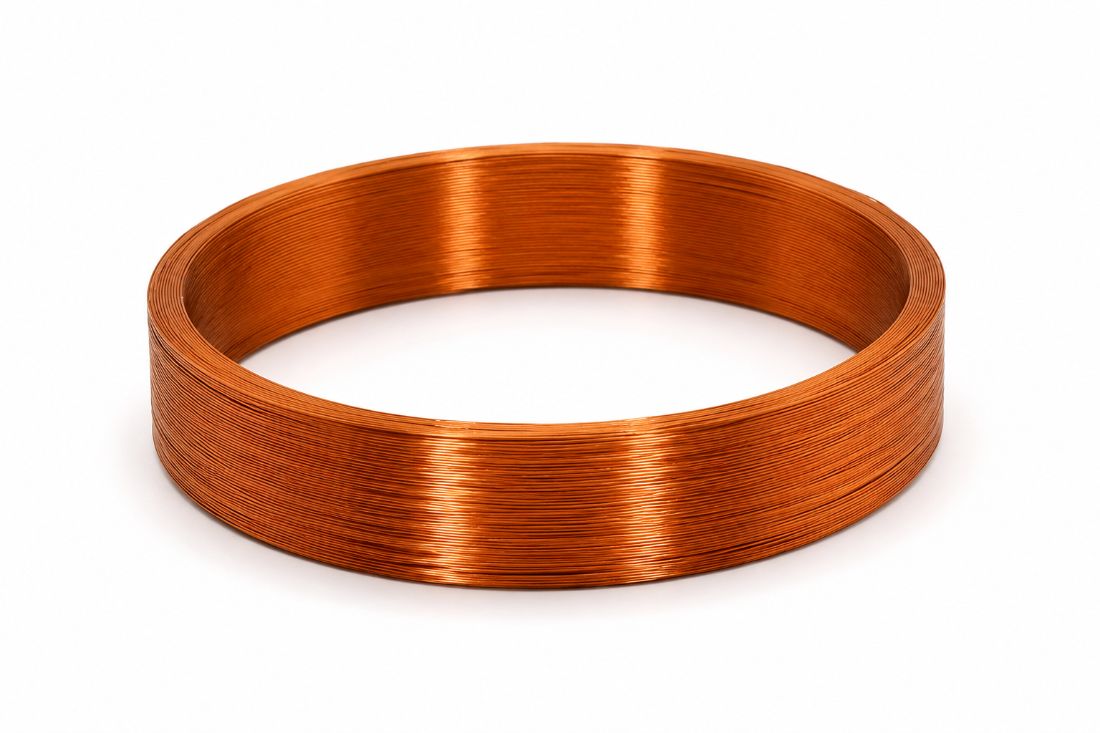

Wyroby z maszyny:
Opis
Nawijarki NCJ-2X mogą znaleźć zastosowanie jako maszyny podstawowe w zakładach produkcyjnych lub w serwisie. Urządzenia te są sterowane mikroprocesorowo i wyposażone w kolorowy dotykowy panel do komunikacji z użytkownikiem.
Zastosowanie w serwisie ułatwia uproszczony tryb pracy nawijarki. Wersja zaawansowana oprogramowania maszyny umożliwia opisanie w programie dowolnej sekwencji: ruchów wrzeciona, nawijania warstwowego, ruchów prowadnika, czasów zatrzymania maszyny. Odpowiednie wykorzystanie oprogramowania pozwala na wykonanie początków, zakończeń i odczepów cewek. Do programowania nawijarki można wykorzystać komputer PC. Nawijarka komunikuje się z PC poprzez łącze RS232. (Ponieważ łącze RS232 nie jest standardem we współczesnych komputerach można wykorzystać konwerter USB/RS232).
Parametry techniczne
Parametr | NCJ-22 | NCJ-24 | ||
Max. średnica cewki | 150 mm | 150 mm | ||
Max. długość cewki | 250 mm | 450 mm | ||
Zakres posuwu | 200 mm | 400 mm | ||
Rozdzielczość posuwu | 0,005 mm | |||
Max. prędkość posuwu | 500 mm/s | |||
Napęd wrzeciona | 3500 obr/min (2,4Nm) | |||
Max. prędkość nawijania | 12000 obr/min | |||
Wymiary (D × S × W [m]) | 0,75 × 0,5 × 0,4 | 0,95 × 0,5 × 0,4 | ||
Masa | 80 kg | 100 kg | ||
Sterowanie | Sterownik PLC | |||
Zasilanie | 230 V / 50 Hz | |||
Moc pobierana | <1,2 kVA | |||
Wyposażenie dodatkowe
Standardowo nawijarki wyposażone są w pojedynczy prowadnik drutu. Dodatkowo można zakupić konik podpierający karkas. Konik może być zamykany ręcznie lub pneumatycznie. Odpowiednio NCJ-xKNR i NCJ-xKNP. Nawijarka umożliwia nawijanie kilku karkasów jednocześnie na wspólnym trzpieniu. Do takiego nawijania może okazać się potrzeba precyzyjnego ustawiania prowadnika drutu do każdego karkasu indywidualnie. Umożliwia to prowadnik z regulacją precyzyjną położenia typ NCJ-PR.
Wyposażenie dodatkowe | Opis |
NCJ-2KNR | Konik napęd ręczny |
NCJ-2KNP | Konik napęd pneumatyczny |
NCJ-PR | Prowadnik drutu z precyzyjną regulacją |
NCJ-PS | Prowadnik drutu standardowy |
NCJ-WN | Włącznik nożny z regulacją obrotów wrzeciona |
NCJ-ST22 lub 24 | Stolik pod nawijarkę |
Kontakt
Jeśli masz pytania, potrzebujesz więcej informacji lub chciałbyś złożyć zamówienie – zapraszamy do kontaktu.
