Induktory sygnałowe RF (RF Signal Inductors) - produkcja dedykowanych cewek W.Cz. (wysokiej częstotliwości) dla telekomunikacji, IoT i elektroniki RF
Rozwój technologii 5G, IoT, Wi-Fi 6/7, radarów motoryzacyjnych oraz systemów komunikacji bezprzewodowej powoduje wzrost zapotrzebowania na cewki sygnałowe RF oraz cewki indukcyjne wysokiej częstotliwości. Dedykowane induktory RF są elementami torów radiowych, filtrów sygnałowych, układów dopasowania impedancji oraz rozwiązań mikrofalowych.
Produkcja niestandardowych cewek RF umożliwia optymalizację:
- dobroci Q,
- częstotliwość rezonansowej SRF,
- parametrów S,
- impedancji,
- strat wtrąceniowych,
- stabilności temperaturowej,
Dodatkowo umożliwia miniaturyzację płytek PCB i układu RF oraz – zależnie od projektu – poprawia parametry kompatybilności EMC / EMI.
Nowoczesne induktory sygnałowe RF produkowane są dla aplikacji GHz. Typowo charakteryzują się bardzo niskimi stratami oraz wysoką stabilnością parametrów w środowiskach wysokiej częstotliwości.
Czym są induktory sygnałowe RF?
Dławiki i cewki sygnałowe RF do specjalistycznych zastosowań telekomunikacyjnych i przemysłowych przeznaczone są do pracy w układach o wysokiej częstotliwości. Najczęściej można je spotkać w obwodach radiowych, elektronika mikrofalowej, układach komunikacji bezprzewodowej, filtracji sygnałów, układach pomiarowych, wzmacniaczach i obwodach PLL.
W przeciwieństwie do klasycznych induktorów mocy, induktory RF projektowane są przede wszystkim pod kątem: współczynnika Q, wysokiej częstotliwości SRF, minimalnych strat AC, niskich pojemności pasożytniczych i zachowywania parametrów przede wszystkim przy bardzo konkretnej, zadanej częstotliwości (często w GHz).
Dławiki mocy - Najważniejsze parametry techniczne
Precyzyjne parametry elektryczne dławików sygnałowych mają kluczowe znaczenie dla dopasowania impedancji, strojenia filtrów, pracy rezonansowej i stabilności sygnału RF. Za powyższe odpowiada przede wszystkim precyzyjna wartość indukcyjności. Równie ważna jest dobroć dławika (Quality Factor, Q), która zapewnia niższe straty, wyższą sprawność RF, lepszą selektywność filtrów i wyższą jakość sygnału.
Poniżej przedstawiamy orientacyjne zakresy parametrów elektrycznych i mechanicznych:
| PARAMETR | Induktory Sygnałowe RF | |
| Rodzaj drutu | Lutowne i nielutowne: CuL 155 – 200, Gr.1 – 2 (typowo) Termospiekalne: FSP 18, STP 18, PSP 15 i inne | |
| Druty srebrzone CuAg do zastosowań HF | ||
| Inne rodzaje drutów są możliwe na zapytanie. | ||
| Średnica drutu | Minimum | 0,04 mm |
| Maksimum | 2,10 mm | |
| Inne średnice drutu są możliwe na zapytanie. | ||
| Kierunek nawijania uzwojenia | Lewy, Prawy | |
| Ilość warstw uzwojenia | Minimum | 1 |
| Maksimum | Do ustalenia | |
Kształt cewki | Zależny od kształtu rdzenia ferrytowego. Walcowy, szpulkowy, sztabkowy i inne. | |
| Możliwość stawiania punktu klejowego UV do montażu automatycznego (maszyny Pick & Place). | ||
| Nietypowe kształty lub wymagania – Możliwość ustalana indywidualnie na zapytanie. | ||
Rodzaje stosowanych rdzeni | Rdzenie Ferrytowe, Proszkowe (powder core), Metal Composite | |
| Typowe zakresy prądu nasycenia (Isat) |
| |
| Typowa rezystancja stałoprądowa (RDC) |
| |
| Typowa częstotliwość pracy | Zależna od zastosowania i od doboru materiałów (zwłaszcza od histerezy rdzenia ferrytowego)
| |
| Wyprowadzenia | Typowo – cynowane do rdzenia. | |
| Zgrzewane termokompresyjnie. | ||
| Metalizowane srebrnym drutem w celu wzmocnienia. | ||
| Inne wykonania są możliwe na zapytanie. | ||
| Położenie i kształt wyprowadzeń | Typowo – owijanie wokół określonych punktów rdzenia. | |
| Zależny od kształtu rdzenia – układ wyprowadzeń według rdzenia i wymagań klienta. | ||
Cynowanie | Bezołowiowe Pb Free | |
| Ołowiowe Pb (na życzenie klienta) | ||

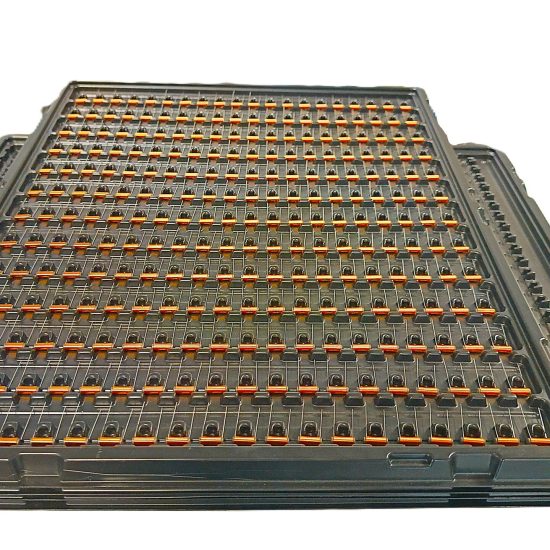

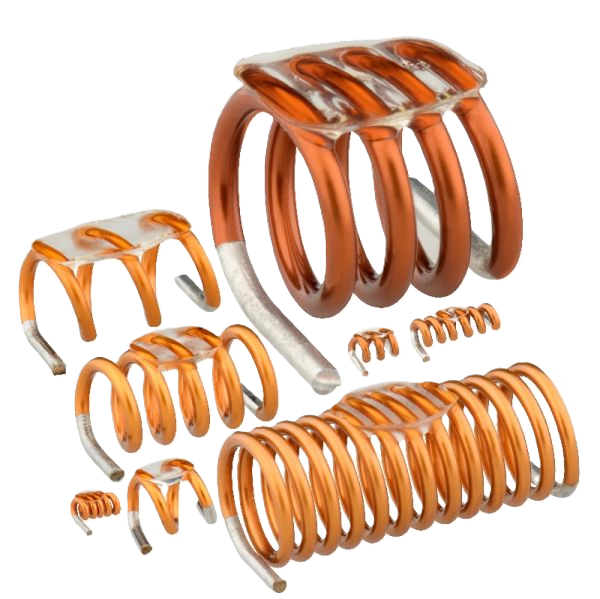

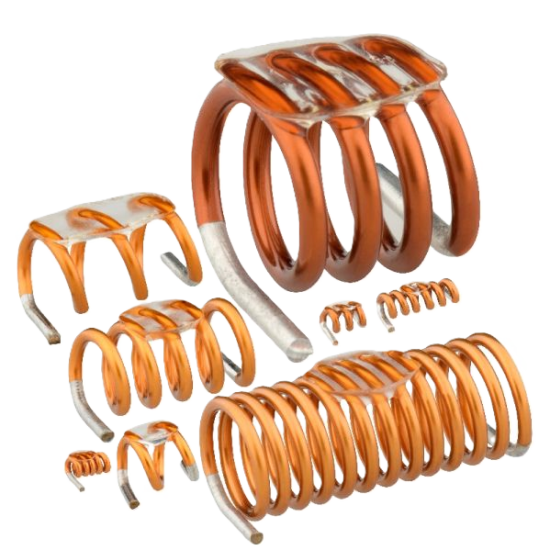

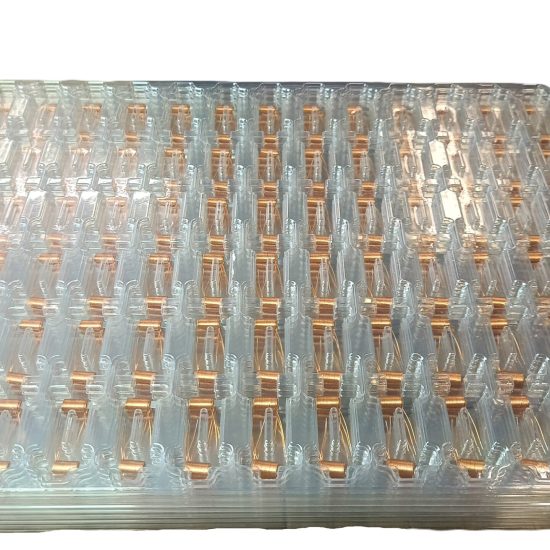

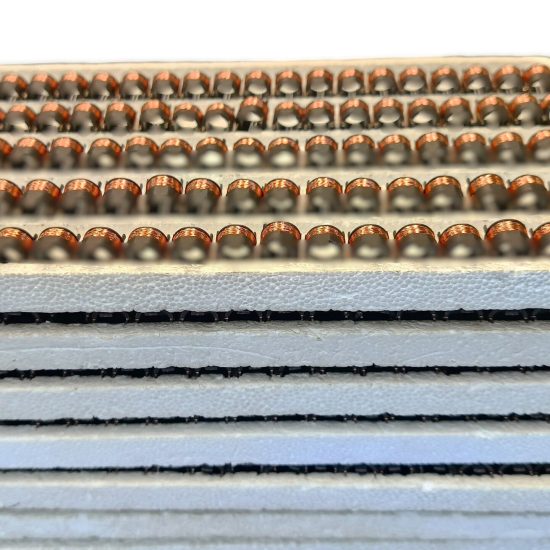

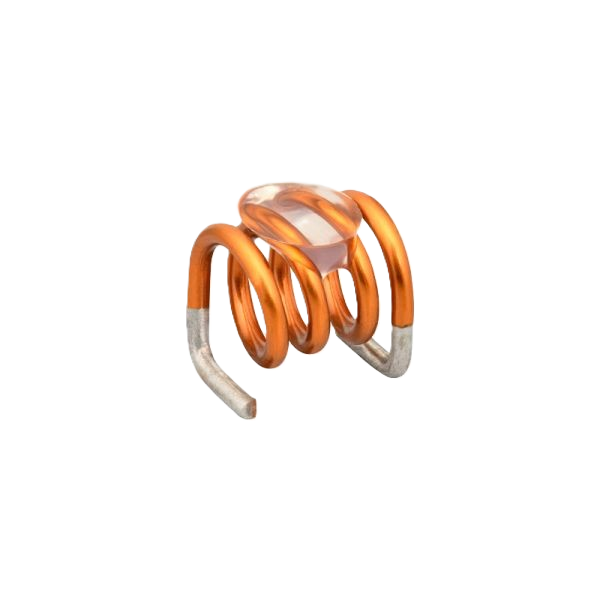

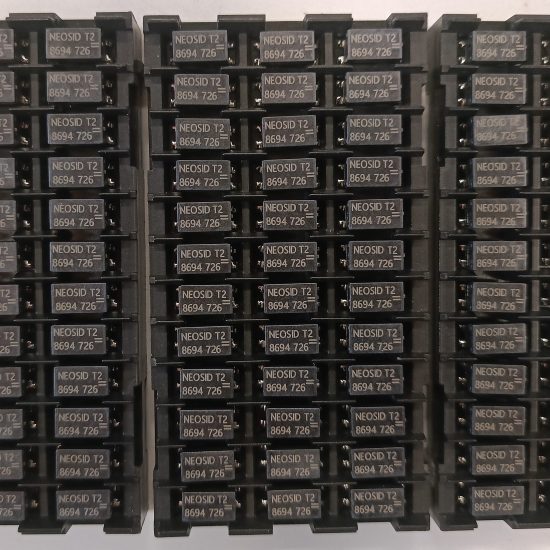

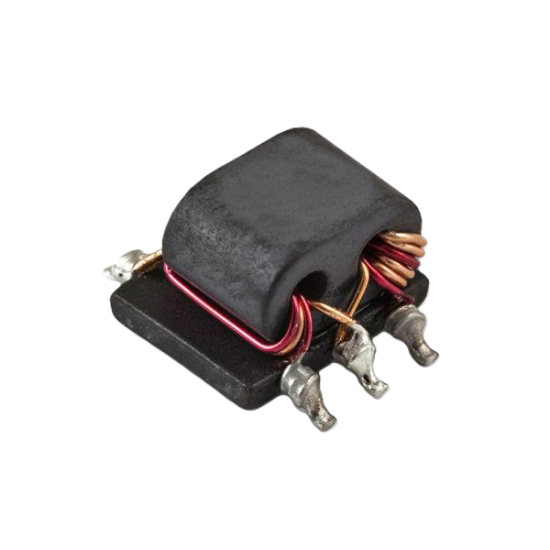

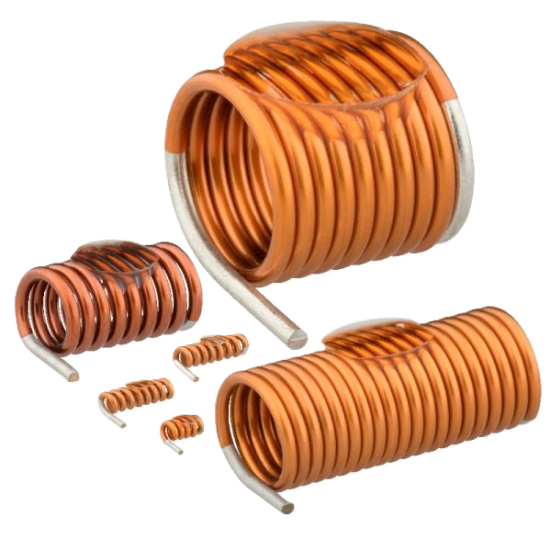

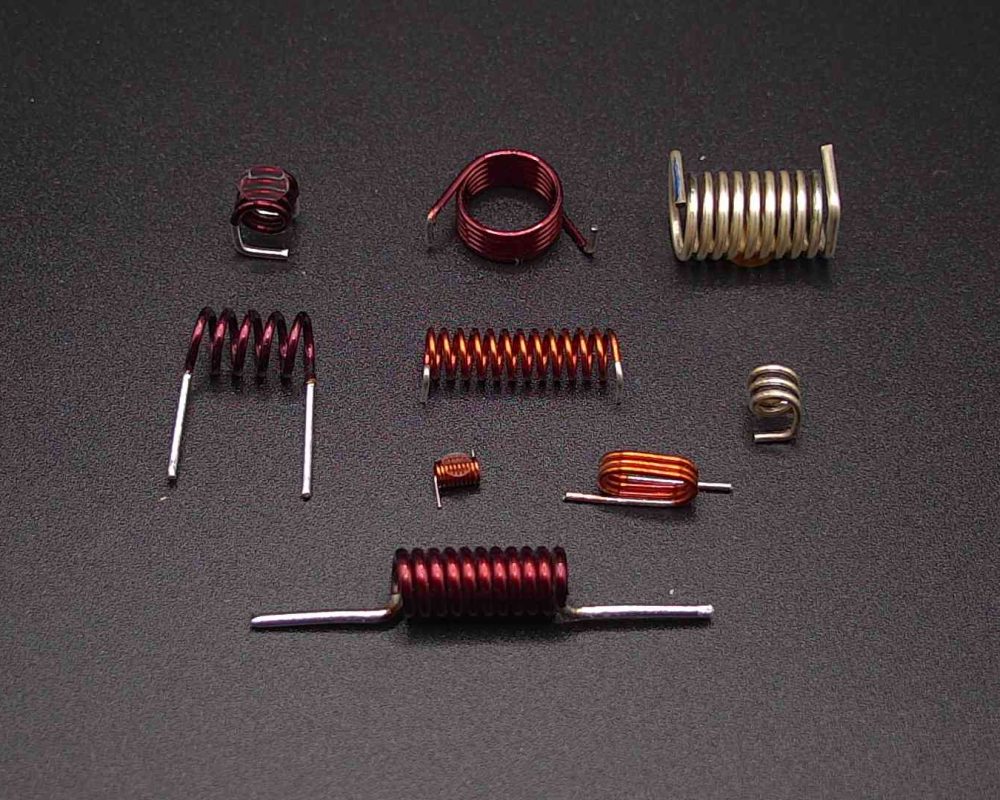

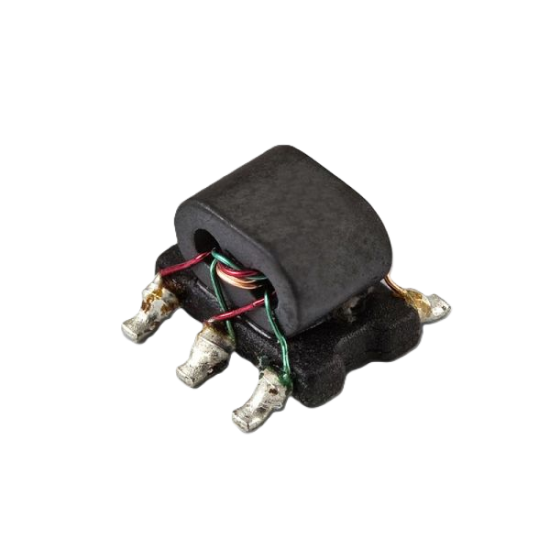

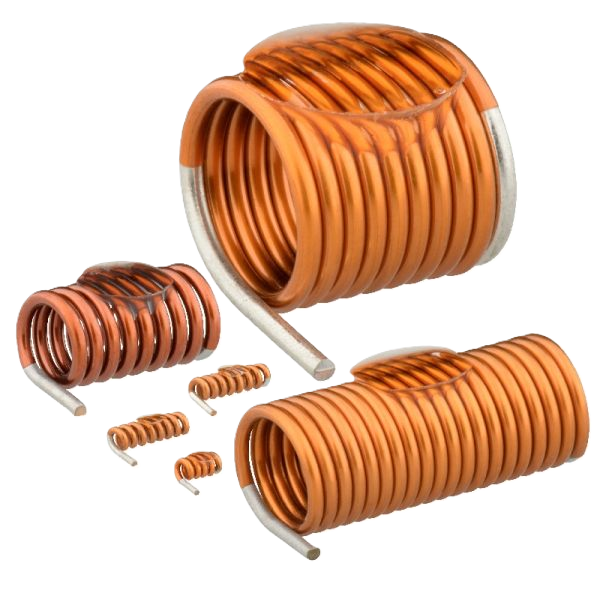

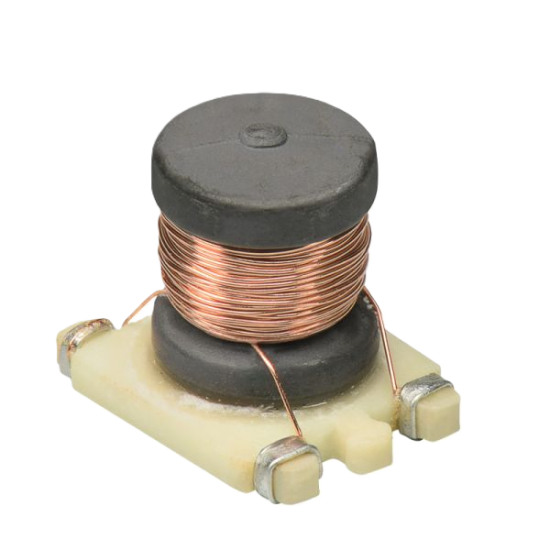

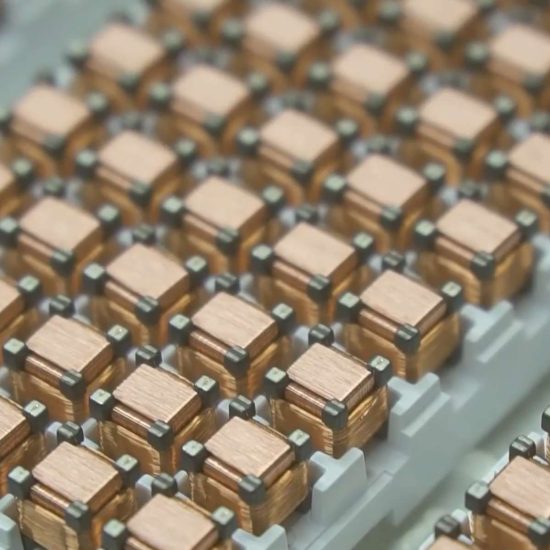

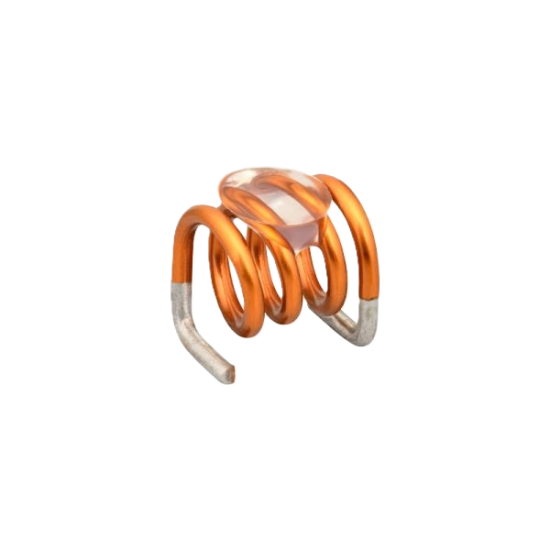

Zdjęcia wyrobów:
