Dedykowane dławiki ekranowane - produkcja niestandardowych dławików "Low EMI" dla nowoczesnej elektroniki
Współczesna mikroelektronika wymaga komponentów o coraz wyższej sprawności, większej gęstości mocy oraz – co bardzo istotne, minimalnej emisji zakłóceń elektromagnetycznych oraz wysokiej odporności na zakłócenia. Dlatego induktory ekranowane (shielded inductors) stały się codziennością w nowoczesnych układach zasilania, przetwornicach DC/DC, elektronice automotive oraz wielu systemach wysokoczęstotliwościowych, na przykład w branży telekomunikacyjnej.
Produkcja dedykowanych ekranowanych dławików umożliwia optymalizację:
- parametrów EMI/EMC,
- sprawności energetycznej,
- temperatury pracy,
- prądu nasycenia,
- rozmiaru komponentu,
- charakterystyki częstotliwościowej,
- strat rdzenia i uzwojeń.
Niestandardowe induktory ekranowane SMD i THT są projektowane dokładnie pod wymagania konkretnej aplikacji, zapewniając wysoką niezawodność i stabilność parametrów.
Czym są induktory ekranowane?

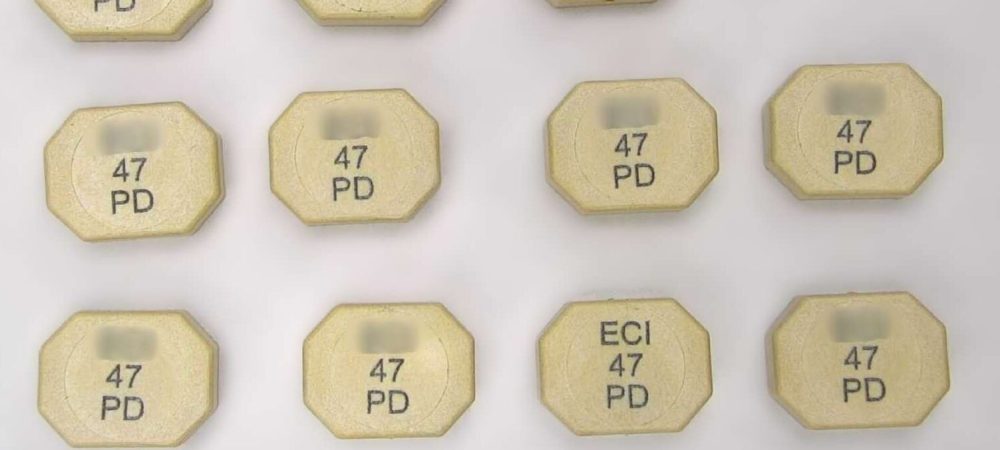

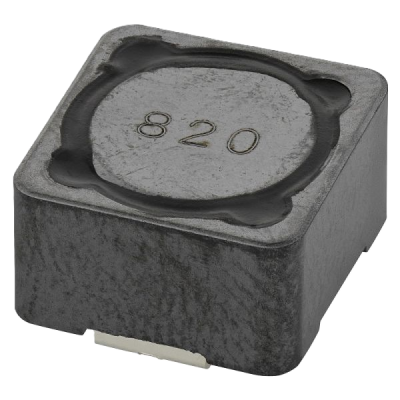

Dzisiejsze, nowoczesne induktory ekranowane to dławiki indukcyjne wyposażone w „ekran magnetyczny” – w praktyce jest to ferrytowa obudow czy nakładka – najczęściej zatrzaskiwana lub wklejana na korpus czy rdzeń nawojowy. Alternatywnie jako ekran może służyć specjalna stalowa obudowa w której jest umieszczany dławik i – na przykład – zalewany klejem, żywicą, silikonem lub inną zalewą sztywną lub elastyczną.
Zastosowanie ekranowania (ekranu) ma na celu ograniczenie emisję pola elektromagnetycznego poza obszar komponentu lub ograniczenie wpływu zewnętrznego pola elektromagnetycznego (najczęściej szumów i zakłóceń) na działanie komponentu. Dzięki temu dławiki ekranowane zmniejszają poziom EMI, zwiększają odporność na niesprzyjające warunki otoczenia, poprawiają kompatybilność elektromagnetyczną EMC, umożliwiają gęstsze rozmieszczenie elementów na PCB (ma to znaczenie na przykład w układach zasilania VRM na płytach głównych komputerów) i ograniczają zakłócenia między sąsiednimi układami.
Nowoczesne ekranowane dławiki mocy są szeroko stosowane w przetwornicach napięcia buck i boost, układach VRM, branży elektroniki automotive, telekomunikacji, systemach wbudowanych (embedded), urządzeniach medycznych, serwerach, elektronice przemysłowej czy aplikacjach RF i 5G.
Dławiki ekranowane - Najważniejsze parametry techniczne
W nowoczesnej elektronice odpowiednio zaprojektowany ekranowany dławik mocy ma kluczowe znaczenie dla sprawności energetycznej, kompatybilności elektromagnetycznej oraz niezawodności całego systemu elektronicznego.
Poniżej przedstawiamy orientacyjne zakresy parametrów elektrycznych i mechanicznych:
| PARAMETR | DŁAWIKI MOCY | |
| Rodzaj drutu | Lutowne i nielutowne: CuL 155 – 200, Gr.1 – 2 (typowo) | |
| Inne rodzaje drutów są możliwe na zapytanie. | ||
| Średnica drutu | Minimum | 0,04 mm |
| Maksimum | 2,00 mm | |
| Inne średnice drutu są możliwe na zapytanie. | ||
| Kierunek nawijania uzwojenia | Lewy, Prawy | |
| Ilość warstw uzwojenia | Typowo | Do ustalenia |
| Minimum | 1 | |
Kształt cewki | Zależny od kształtu rdzenia ferrytowego. Szpulkowy, sztabkowy i inne. | |
| Kształt i materiał obudowy do ustalenia. | ||
| Nietypowe kształty lub wymagania – Możliwość ustalana indywidualnie na zapytanie. | ||
Rodzaje stosowanych rdzeni | Rdzenie Ferrytowe, Proszkowe (powder core), Metal Composite | |
| Typowe zakresy prądu nasycenia (Isat) |
| |
| Typowa rezystancja stałoprądowa (RDC) |
| |
| Typowa częstotliwość pracy | Zależna od zastosowania i od doboru materiałów (zwłaszcza od histerezy rdzenia ferrytowego)
| |
| Wyprowadzenia | Typowo – cynowane do rdzenia. | |
| Zgrzewane termokompresyjnie. | ||
| Metalizowane srebrnym drutem w celu wzmocnienia. | ||
| Inne wykonania są możliwe na zapytanie. | ||
| Położenie i kształt wyprowadzeń | Typowo – owijanie wokół określonych punktów rdzenia. | |
| Zależny od kształtu rdzenia – układ wyprowadzeń według rdzenia i wymagań klienta. | ||
Cynowanie | Bezołowiowe Pb Free | |
| Ołowiowe Pb (na życzenie klienta) | ||
