W wielu zakładach nawijanie cewek sprowadza się do prostego zadania: dobrać średnicę drutu a następnie kręcić i liczyć do osiągnięcia odpowiedniej liczby zwojów. To jednak myślenie zwodnicze.
Delikatna i złożona czynność jaką jest nawijanie cewek, na wielki wpływ na końcową jakość produktu. Już niewielkie odchyłki mogą prowadzić do kosztownych konsekwencji. Chińczycy mawiają: „drobną wadę szybko zamienia się w straty, podwyższony poziom odpadów lub pracochłonne poprawki”.
Prostota operacji nawijania (liczba zwojów, średnica drutu) jest myląca – to ciąg konkretnych decyzji technologicznych, technologii i precyzji wykonania oraz wielu niewidocznych parametrów procesu decyduje o elektrycznych i mechanicznych właściwościach cewki! Jak zauważyliśmy w NEOTECH już ponad 25 lat temu, projektowanie elementów indukcyjnych to proces wymagający precyzji i wiedzy. Każdy szczegół, od wyboru materiału po kwestie mechaniczne, wpływa na jakość końcową.
Co się składa na nawijanie cewek?
1. Przygotowanie do nawijania:
- Dobór drutu – materiał (miedź, srebro itp.), średnica i izolacja. Przekrój drutu warunkuje rezystancję uzwojenia. Rodzaj izolacji (klasa izolacji) też jest bardzo istotny, bo determinuje maksymalną temperaturę pracy oraz odporność gotowej cewki na warunki środowiskowe.

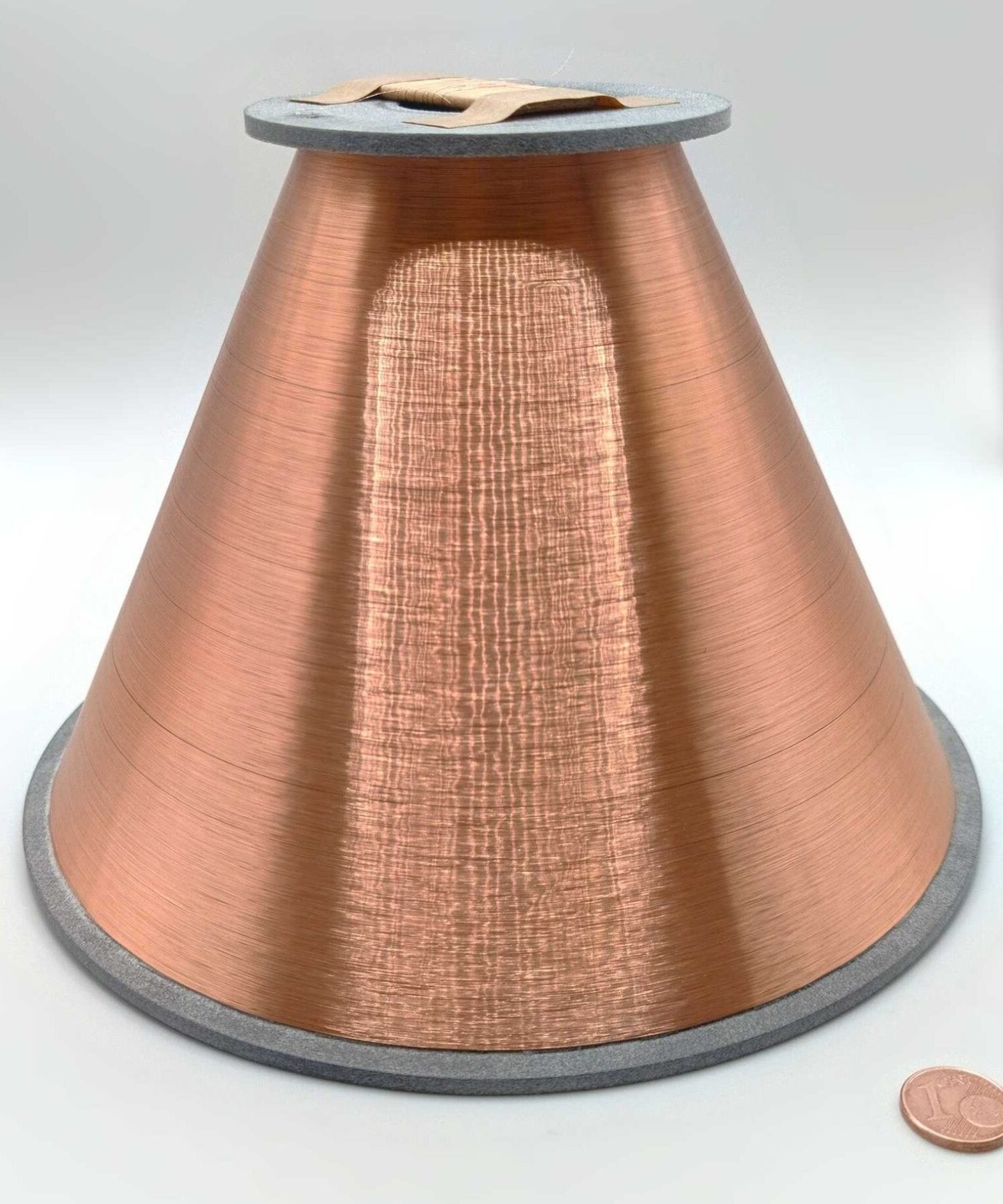

- Geometria karkasu cewki (rdzenia) – kształt i wymiary formy nawijania. Parametry elektryczne, na czele z indukcyjnością cewki zależą nieliniowo od liczby zwojów i wymiarów korpusu. Użycie różnych rdzeni (ferrytowy, stalowy, magnetyczny, niemagnetyczny) wpływa na maksymalny prąd nasycenia, straty czy częstotliwość.
- Strategia prowadzenia drutu – uzwojenie nie zawsze musi być ładnie ułożone warstwowo. Cewki elektromagnesów podnoszących często są nawijane w sposób „chaotyczny”. Z drugiej strony jednak cewki elektrozaworów wymagają precyzyjnej kontroli podczas nawijania i warstwowego układania zwojów. Dostosowane i prawidłowe prowadzenie drutu zapobiega splątaniom i nierównomiernemu rozmieszczeniu zwojów. Jednocześnie zapewnia optymalne wykorzystanie przestrzeni nawojowej (wysoki współczynnik wypełnienia) i zapewnia powtarzalność parametrów elektrycznych i geometrii.
2. Podczas nawijania:
- Napięcie drutu (naciąg) i stabilność nawijania – utrzymanie stałej siły naciągu to fundament wysokiej jakości uzwojenia. Zbyt niskie naprężenie drutu podczas nawijania powoduje luźne, przesuwające się i nierówne warstwy (efekt „bzyczenia”), a zbyt wysokie – przerwania drutu lub uszkodzenie izolacji. Nowoczesne systemy (hamulce proszkowe, rolki, czujniki) utrzymują zadane napięcie niezależnie od prędkości czy zmieniającego się średnicy szpuli.

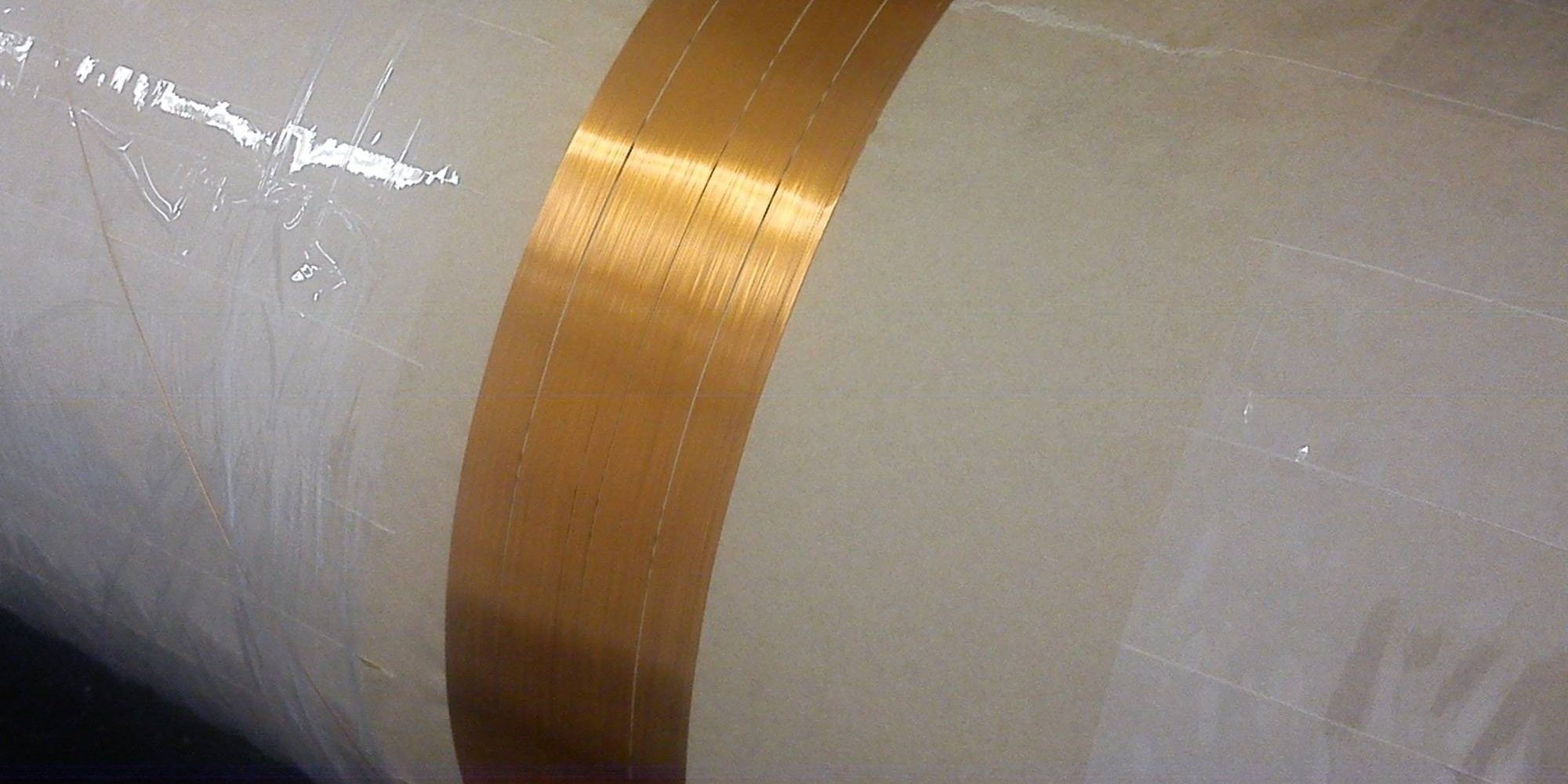

- Kontrola warstw i przejść – odwzorowanie zaplanowanej ścieżki drutu. Niedokładne prowadzenie może powodować nakładanie się zwojów lub powstawanie pustych przestrzeni, co obniża współczynnik wypełnienia i zwiększa straty cieplne. Precyzyjny mechanizm prowadników pozwala uniknąć efektu „teleskopowania” i zapewnić jednolitą grubość pakietu uzwojenia.
- Zakończenia i zabezpieczenia uzwojenia – wyprowadzenia, obudowa, impregnacja. Odpowiednie zamocowanie końcówek i izolacja chronią cewkę przed czynnikami zewnętrznymi (wibracjami, wilgocią, wysoką temperaturą). Każdy szczegół – od kształtu odgiętych nóżek po rodzaj żywicy – wpływa na trwałość i odporność elementu.
# nawijanie cewek
Dużo parametrów? No dużo. Ale to tylko pokazuje, że nawijanie to sieć zależności technologicznych, a nie prosta i pojedyncza operacja! W NEOTECH uważamy, że tworzenie niestandardowych, złożonych czy precyzyjnych uzwojeń wymaga kompleksowego podejścia. Tylko całościowa optymalizacja zapewnia naszym Klientom powtarzalne wyniki.
Główne czynniki wpływające na jakość i powtarzalność (aka: Dlaczego nawijanie mi nie wychodzi?)
W praktyce najczęściej to nie materiały „psują” produkt a właśnie czynniki procesowe. Bardzo dużo elementów wpływa na jakość, ale naturalnie nie wszystkie w tym samym stopniu. Do najważniejszych należą:
Zmienne naprężenie to jedna z głównych przyczyn defektów. Nasze doświadczenie pokazuje, że stabilny i skalibrowany naciąg jest fundamentem dobrego nawinięcia. Jeśli naprężenie drutu zmienia się (np. wraz ze zmniejszającą się średnicą szpuli czy zużyciem hamulców) i nie jest kontrolowane i kompensowane, kolejne zwoje cewek mogą układać się nierówno, zaburzać uzwojenia lub nawet dochodzić do splątań i przerwania drutu. Utrzymanie właściwej siły naciągu chroni także emaliowaną izolację przed uszkodzeniami i pęknięciami.

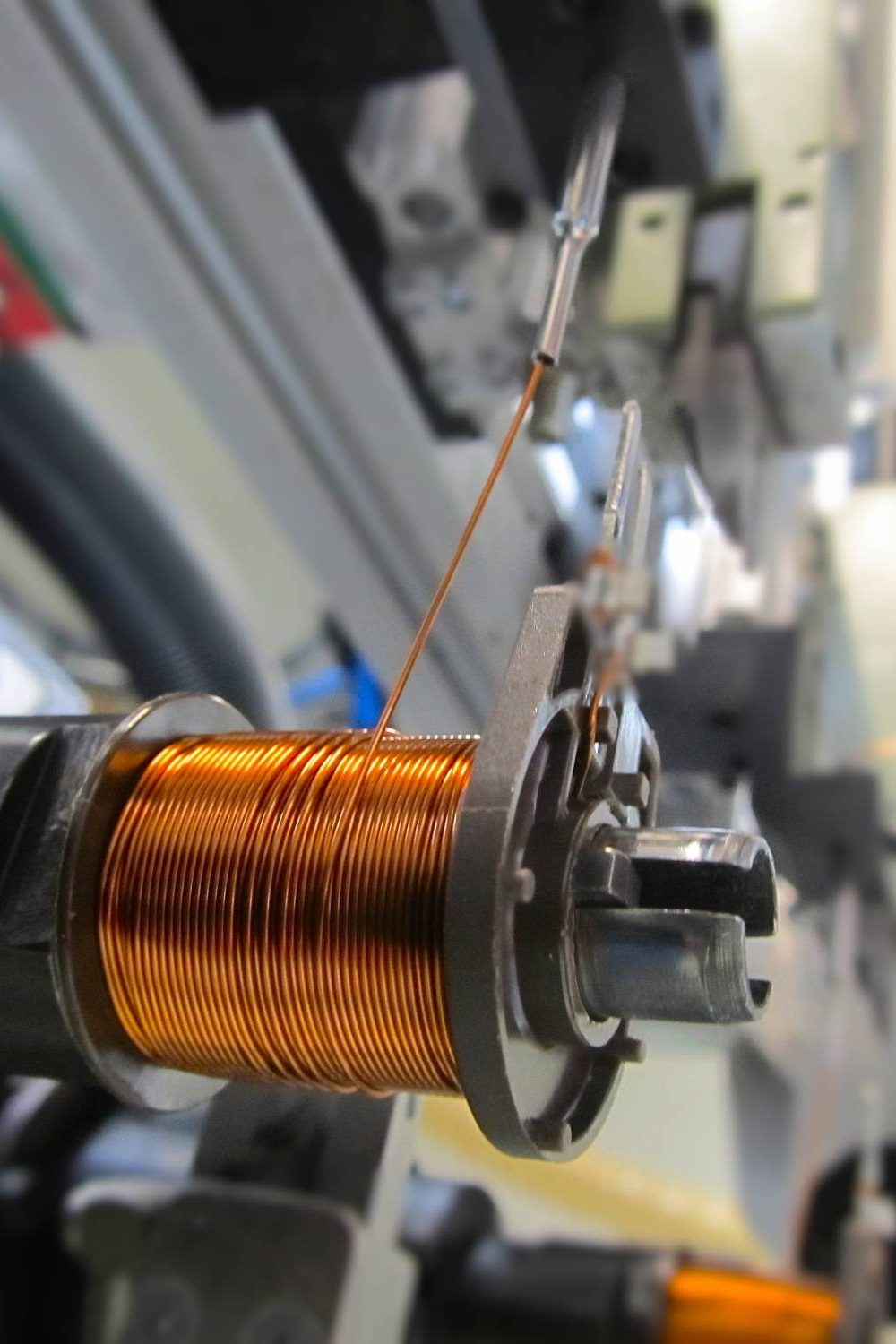

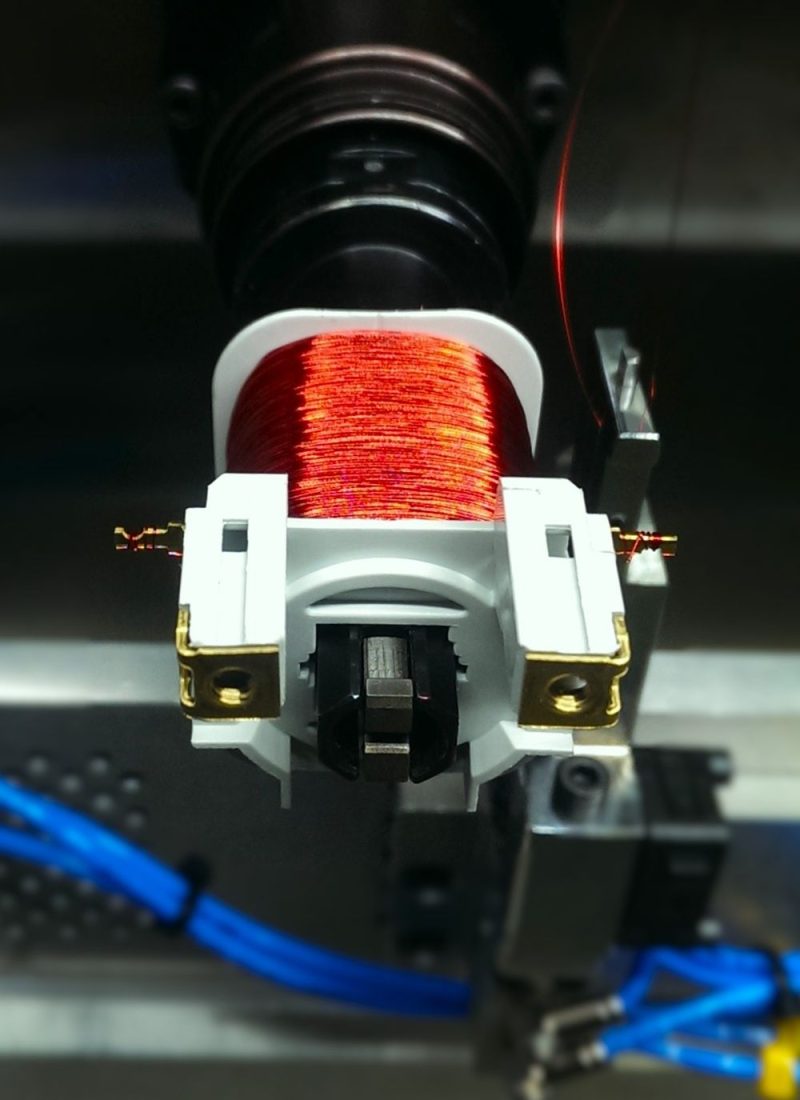

Nawet niewielkie przesunięcie prowadnika drutu (czasem potocznie i zależnie od konstrukcji zwanego igłą lub rolką) powoduje zmiany. Zła trajektoria i posuw prowadzenia drutu skutkuje nakładaniem zwojów albo powstawaniem szczelin, „dziur” w uzwojeniu. Przy produkcji ręcznej często trzeba liczyć się z ograniczoną powtarzalnością, ale gdy mowa o automacie nawijającym, liczy się stabilność. Ruchy maszyny muszą być powtarzalne w setkach cykli; każda zmiana prędkości lub przyspieszenia generują ryzyko błędu, zwłaszcza gdy mowa o dużych wolumenach i prędkościach. Bez stabilnego systemu prowadzenia trudno uzyskać jednakowe uzwojenia w kolejnych seriach.
Praca człowieka daje elastyczność przy prototypach i małych seriach, ale kosztem powtarzalności i wydajności. Nawijarki manualne wymagają wprawnego operatora i są wolniejsze. Natomiast automatyczne systemy sterowane komputerowo zapewniają stałą kontrolę parametrów (np. precyzję ilości zwojów, powtarzalność posuwu – przemieszczenia prowadnika) oraz eliminują część błędów ludzkich. Zgodnie z praktyką branżową, w produkcji masowej automatyka nie zawsze podnosi jakość, ale na pewno zapewnia utrzymanie i stabilność parametrów.
Wyższe obroty pozwalają na szybszą produkcję, ale narzucają surowe wymagania kontroli. Nagłe przyspieszenia czy hamowanie bez precyzyjnej regulacji naprężenia mogą wprowadzać niestabilność uzwojenia. Dlatego projektując proces, dobiera się optymalne profile ruchu, uwzględniając charakterystykę drutu i danej cewki – tak, by przyśpieszenie nie zaburzyło wypracowanej powtarzalności.
Podsumowując, największe problemy wynikają zazwyczaj nie z drutu, lecz z zawiłości procesu nawijania. Nawet doskonały materiał nie zagwarantuje jakości, jeśli zawiodą kontrola naprężenia czy precyzja maszyny.
# nawijanie cewek
Konsekwencje traktowania nawijania jako operacji
Bagatelizowanie procesu skutkuje realnymi stratami biznesowymi. W praktyce oznacza to najczęściej:
Niewielkie różnice w nawinięciu drutu powodują zmiany inductance, rezystancji czy innych krytycznych własności. Seria cewek może mieć szerokie rozpiętości wyników zamiast jednorodnych wartości.
Odchyłki w uzwojeniu przekładają się na niską powtarzalność wyników, a co za tym idzie – większą ilość odrzuconych sztuk i korekt jakości. Jak stwierdza raport z branży, już luźna warstwa lub przerwany drut może natychmiast generować wyższe koszty odpadów i poprawek.
Proces nieopisany w dokumentacji trudno odwzorować na dużą skalę. Próbując zwiększyć produkcję, napotykamy na rosnące wady, bo ręczne dostrajanie lub nieudokumentowane praktyki nie skaluje się.
Nieunikniony rozwój ku maszynom i robotyzacji wymaga zdefiniowanych i stabilnych procesów. Nieprzygotowany proces trzeba poprawiać ręcznie podczas produkcji, co paradoksalnie podnosi koszty automatyzacji. Jak to podsumowują eksperci: bez solidnie zbudowanego procesu żadna nawet najbardziej zaawansowana maszyna nie zapewni oczekiwanej jakości.
Każde przewinięcie cewki czy naprawa wadliwego uzwojenia to dodatkowy czas i pieniądze. Im więcej niedoskonałości wychwyci QC, tym więcej jest przerw w produkcji i ponoszonych strat. Takie naprawy kumulują się, obniżając ogólną rentowność projektu.
Ostatecznie słaby proces uniemożliwia planowany rozwój. Staje się wąskim gardłem przy zwiększonych zamówieniach i skomplikowanych nowych projektach.
Mentalne upraszczanie nawijania do jednej operacji prowadzi do realnych zagrożeń: rozrzutu wyników, obniżenia jakości końcowych urządzeń oraz wzrostu kosztów produkcji i serwisu.
# nawijanie cewek
Nawijanie a automatyzacja – dlaczego proces musi być zaprojektowany
Lubimy automatyzację. Obserwowanie jak proces z ręcznego „dorasta” do automatycznej produkcji to sama przyjemność, ale dostosowanie produktu i procesu do automatyzacji często nie jest trywialne – w NEOTECH się w tym specjalizujemy. Automatyzacja to klucz do zwiększenia wydajności, ale nie rozwiąże fundamentalnych błędów procesu. Przeciwnie, nawet najlepsza maszyna nie „nadgoni” złej technologii – bez stabilnej baz procesu nie da się uzyskać powtarzalnych rezultatów. Dlatego priorytetem jest zaprojektowanie i zweryfikowanie procesu zanim wprowadzi się automaty.
Oryginalnie, maszyna powinna być dobierana do specyfiki produktu, a nie odwrotnie. Nowoczesne nawijarki będące w naszym parku maszynowym są wyposażone w sterowniki PLC i oprogramowanie potrafiące realizować skomplikowane wzory i profile nawijania. W praktyce oznacza to, że system sterowania dba o to, by każdy produkt był identyczny, eliminując najczęstsze źródła błędów. Dzięki temu operator może skupić się na nadzorze całości procesu, a nie na doraźnym korygowaniu parametrów.
W NEOTECH, lokalnie w Białymstoku produkujemy i maszyny, i elementy indukcyjne – oznacza to, że mamy unikalną perspektywę: wiemy, że im bardziej wymagająca cewka (na przykład o ciasnych tolerancjach, trudnej konstrukcji lub pracująca w wymagających warunkach), tym większe znaczenie ma staranny proces nawijania. Dlatego przy każdym wdrożeniu dokładamy starań, by proces był precyzyjnie zaplanowany i zoptymalizowany – zanim włączymy automatyczne linie produkcyjne.
# nawijanie cewek
Cewka, maszyna i proces – jeden ekosystem
Dzięki podejściu kompleksowemu nasi Klienci mogą liczyć na realne, wymierne korzyści. Współpracując z nami – pojedynczym partnerem technologicznym (który zna zarówno produkt, jak i potrzebne narzędzia) Klient znacznie upraszcza wdrożenie i produkcję. Mamy wtedy pewność, że nawijarka zostanie zaprojektowana pod konkretne parametry cewki, a cały proces (z drutem, przez maszynę, po kontrolę jakości) będzie spójny. Jeśli ilość produkcyjna jest mniejsza i nie uzasadnia inwestycji w maszynę, także nie będziemy jej „wciskać na siłę” – doskonale wiemy, że nie zawsze można zainwestować w nowe specjalistyczne wyposażenie. Zamiast tego zaproponujemy nawijanie w NEOTECH – na naszym sprzęcie, przez naszych pracowników. Dzięki temu oszczędzasz na inwestycji w park maszynowy a dostajesz produkty o niezrównanej jakości!
Nawijanie cewek to zdecydowanie więcej niż ruch wirnika czy operacja montażu – to inwestycja w jakość i przyszły rozwój produktu. Dobrze zaprojektowany proces nawijania oznacza uzyskane parametry „za pierwszym razem”, minimalizację odpadów oraz podstawę pod dalszy rozwój (np. automatyzację i większe serie). Pamiętajmy więc: traktowanie nawijania jak operacji na końcu linii grozi stratami i problemami z jakością.
